CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung
  • Name
  • Name
  • Name
  • Name
  • Name

CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung

MOQ: 100 Stück
Preis: 0.19USD-0.72USD

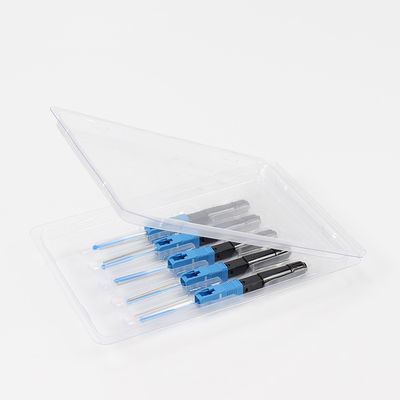

Standardverpackung: 5 Stücke oder 10pcs/Blasenkasten
Delivery Period: 5 Werktage nach erhaltener Zahlung
Zahlungs-Methode: T / T oder Western Union
Lieferkapazität: 500.000 Stück pro Monat
Einzelheiten
Beschreibung des Produkts
Bewertungen & Rezensionen
Einzelheiten
Herkunftsort
China
Markenname
YINGDA
Zertifizierung
ISO
Modellnummer
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Anwendung:
FTTH, CATV, LAN
Typ des Steckers:
SC/UPC
Art der Faser:
SMF-28e
Typ des Kabels:
Monomode- 9/125um
Kabeldurchmesser:
00,9 mm,2.0mm, 3,0mm, 2x3mm
Farbe des Verbindungshäuses:
Blau
Einsetzungsverlust:
max. < 0,5 dB, typisch < 0,3 dB
Rückkehrverlust:
≥ 50 dB
Produktbezeichnung:
Anschlüsse aus Glasfaser, Anschlüsse aus Glasfaser, Anschlüsse aus Glasfaserkabeln, Anschlüsse, die
Hervorheben:

Schnelle Anschluss

,

FTTH-Verbindungsstück

Beschreibung des Produkts

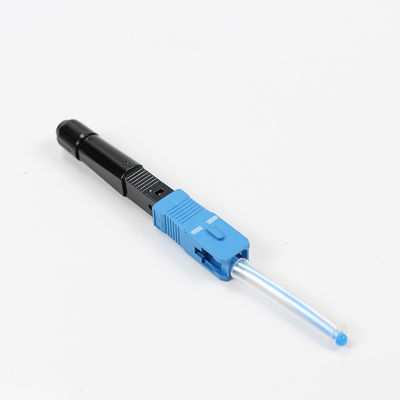

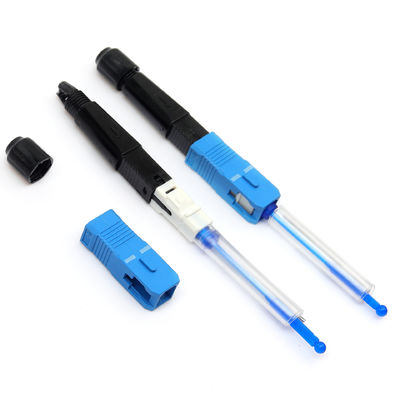

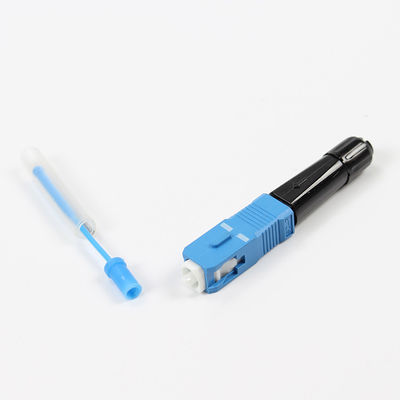

SC Fusion Splice-on Connector ist ein schneller Anschluss mit optischer Faser, dessen Spliesspunkt jedoch innerhalb des Anschlusses liegt.Der Vorteil besteht darin, dass nach der Spaltung kein zusätzlicher Schutz erforderlich ist., wie zum Beispiel Splißschachtel, Splißverschluss oder Verteilerkästen. Im Vergleich zum Design des mechanischen Splißers spart es die Wartungs- und Betriebskosten des mechanischen V-Schleusenanschlusses und ist langlebig,Dies ist ein Grundsatz, der die Konzeption der hohen Kosten der Splice-Maschine aufhebt und nicht für FTTH-Konstruktionen gilt..



SC Fsion Splice auf Verbindungseigenschaften

  • Niedrige Betriebskosten, hohe Effizienz
  • Schnelle Anschlussverbindung vor Ort
  • Druckschweißteile übernehmen ein neues einzigartiges Strukturdesign, Installation ohne Klebeinspritzung, ohne Schleifen, ohne Verbrauchsmaterialien
  • Hohe Installationsqualität, hohe Erfolgsquote und schnelle Installation usw.
  • Genaue mechanische Abmessungen
  • Alle Materialien entsprechen der ROHS
  • Leicht zu tragen
  • Einfach zu bedienen oder zu verwenden



SC Fsion Splice auf SteckverbinderSpezifikation

Modell Einheit für die Überwachung der Sicherheit
Typ des Steckers SC/UPC, SC/APC
Typ des Kabels 0.9mm, 2,0mm, 3,0mm, 3,1*2,0mm Fallkabel
Durchmesser der Faser 125um ((G657A2 bloße Faser)
Enger Pufferdurchmesser 250 mm
Art der Faser Einzelmodus OS1 9/125um
Einsetzungsverlust ≤ 0,3 dB
Rücklaufverlust ≤ 50 dB
Festfestigkeit von bloßen Fasern > 250 g
Betriebstemperatur -40°C bis +80°C
Spannungsstärke 60 N (5 kg für 2 Minuten)
Fallprüfung 4 Meter hoher Zementboden Richtung auf einmal, insgesamt 3 mal

CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 0CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 1CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 2CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 3CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 4CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 5CATV SC UPC Fusion Splice Heat Shrink Tube FTTH-Feldverbindung 6

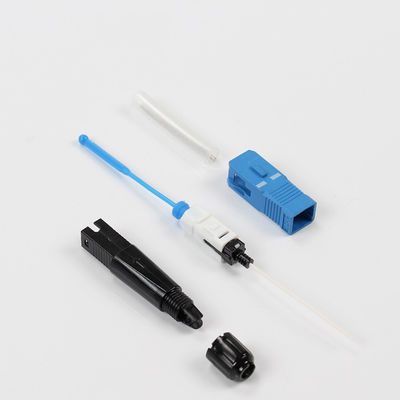

Schritte für die Anschlussanweisung für Fusionsanschlüsse

1. Vorbereitung

2. Setzen Sie die Wärme-schrumpfen Rohrgehäuse und Nuss durch in das Glasfaserkabel

3. Verwenden Sie einen Flachfaser-Stripper, um die Abdeckung von etwa 45 mm zu entfernen

4Verwenden Sie den Faserstrecker, um die Faserbeschichtungsschicht zu entfernen und die Faser zu reinigen, und legen Sie dann die optische Faser an den Halter.

5Schneiden Sie die Faser mit einem Fasermesser.

6. Legen Sie den montierten Halter in die Fusionsspleißmaschine

7. Entfernen Sie die 0,9 mm Faserbeschichtung

8. Reinigen Sie die Glasfaser und setzen Sie es in den Halter der Fusionssplicer-Maschine

9Schneiden Sie die Faser mit einem Fasermesser.

10Stecken Sie den Halter in die Fusionsspleißmaschine.

11Nachdem die beiden Werkzeughalter fertig sind, schließen Sie die Fusionsmaschine und starten Sie die Fusion.

12Nach dem Verschmelzen öffnen Sie die Maschine und entfernen Sie vorsichtig den gesamten verbundenen Stecker.

13. Fügen Sie das Wärmeschrumpfrohr vorsichtig an den Schwanz des Spliced-Anschlusses, dann setzen Sie den gesamten Spliced-Anschluss in die Fusionsmaschine und beginnen Erwärmen

14. Entfernen Sie den Stecker aus der Fusionsmaschine nach etwa 90°C Erwärmung, und dann abkühlen für etwa 5s

Auf 10er.

15Vollständige Montage.





* Bitte verwenden Sie die maßgeschneiderte FTTH Schmelzmaschine



* Empfohlenes Verbrauchsmaterial:

Bewahren Sie folgende Dinge auf:

  • Denaturierter Alkohol
  • Lintfreie Gewebe
  • Wattestäbchen
