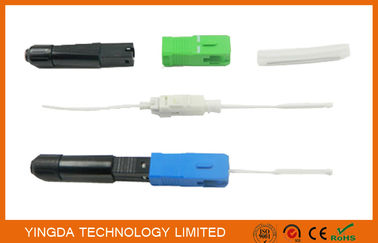

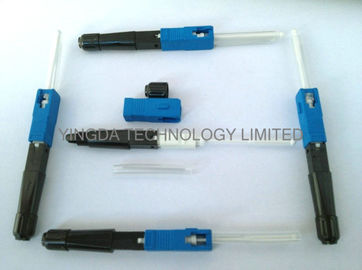

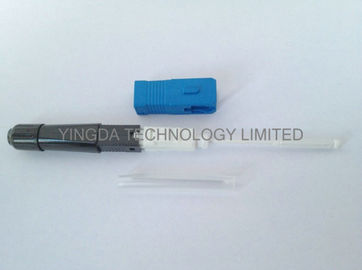

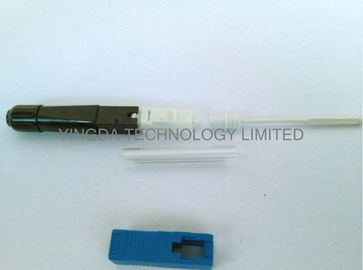

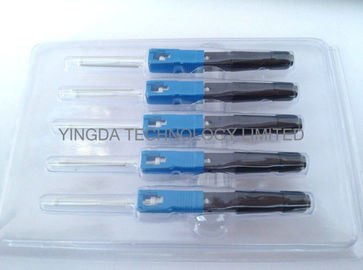

Dauerhafte nachträglich einbaubare Inspektion SX Verbindungsstück Sc-UPC APC für FTTH LAN ODF

Beschreibung

Sc-Fusion Spleiß-auf Art aus optischen Fasern Schnellverbinder Verbindungsstück isis, aber sein verstärkender Punkt nach innen

das Verbindungsstückende, beseitigen gleichwertig die Zöpfe beim Verstärken. Der Vorteil ist kein Bedarf

zusätzlicher Schutz nachdem Spleiß, wie Spleißbehälter, Spleißschließung, Verteilerkasten. Im Vertrag

zum Entwurf von mechanischer LWL-Spleiß Verbindungsstück, es Abwehr V-Nut mechanisches Verbindungsstück aintenance

und Operationskosten und dauerhaftes, die das Konzept diese hohen Kosten der Spleißmaschine umwirft

und treffen Sie nicht auf FTTH-Bau zu.

Anwendung

• FTTH-Optikfaser-Terminalverbindung
• Lan-Netz
• Verbesserung von ODF und das neue Verbindungskabel von ODF auf Standort.

Spezifikation

* Benutzen Sie bitte die kundengebundene schmelzende Maschine FTTH

* Empfohlenes Verbrauchsmaterial:

Führen Sie eine Versorgung der folgenden Artikel

• Denaturierter Alkohol
• Fusselfreie Gewebe
• Wattestäbchen

Auftragsinformationen

FS-XXX-XX-XXX

         1 - 2 -34

Fusion Spleiß-auf Verbindungsstück-Anweisungs-Schritten

1. Vorbereitung

2. Führen Sie HitzePsychiater Rohrwohnung und -nuß in das LWL - Kabel hindurch

3. Verwenden Sie Flachfaser Arbeitswalze, um die Bedeckung über 45mm abzustreifen

4. Verwenden Sie die Faserarbeitswalze, um die beschichtende Schichtanzeige der Faser abzustreifen säubern die Faser, dann setzen die optial Faser zum Halter.

5. Schneiden Sie die Faser durch Faserspalter

6. Setzen Sie den zusammengebauten Halter in die Fusionsspleißmaschine

7. Streifen Sie die beschichtende Schicht 0.9mm Faser ab

8. Säubern Sie das aus optischen Fasern und setzen Sie es in den Halter der Fusionsspleißermaschine

9. Schneiden Sie die Faser durch Faserspalter

10. Setzen Sie den Halter in die Fusionsspleißermaschine

11. Nach dem Halter zwei, den Werkzeuge vorbereiten, schließen Sie die Fusionsmaschine, Anfangsfusion

12. Nach der Fixierung öffnen Sie die Maschine und nehmen Sie das ganze Verstärkenverbindungsstück sorgfältig heraus

13. Fügen Sie das HitzePsychiater Rohr zum Endstück des Verstärkenverbindungsstücks sorgfältig ein, dann setzen Sie das Ganzes verstärkte Verbindungsstück in die Fusionsmaschine und fangen Sie an, oben zu erhitzen

14. Entfernen Sie das Verbindungsstück von der Fusionsmaschine nach ungefähr Heizung 90s und dann Kühlung für ungefähr 5s

zu 10s.

15. Schließen Sie Versammlung ab
