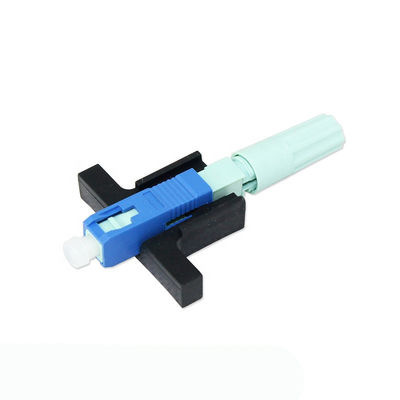

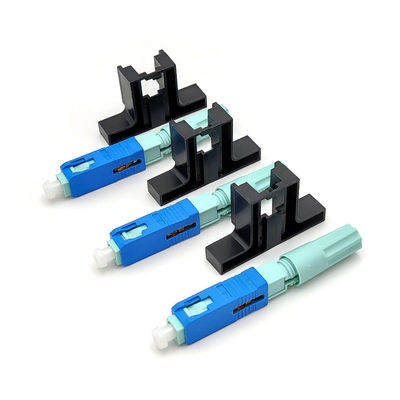

5G LX58 Verbindungsstück-Faser-Optikflachkabel-Blau Sc UPC FTTX nachträglich einbaubares

5G FTTx 0.3dB LX58 Sc UPC Flachkabel-Optikblau des Faser-schnelles nachträglich einbaubares Verbindungsstück-Figure-8

The Field-Versammlungs-Verbindungsstück sind eine populäre Lösung für optische Verdrahtung innerhalb der Gebäude und Böden für LAN- u. CCTV-Anwendungen und FTTH-Expansion, liefert sich es, um das Verbindungsstück der Wahl durch Amtsinhaber, Stadtbezirke, Dienstprogramme u. alternative Fördermaschinen zu sein. Sc, LC oder FC St. können zu wählen sein und versorgen 250um zu 900um und 2.0mm, 3.0mm Durchmessermonomode-. Die Zwinge kann PC oder APC sein.

Techanical-Spezifikation

Satz-Informationen:

• 1pc/plastic Tasche, 100pcs/inner Kasten, innerer Kasten 10pcs/Kartonkasten

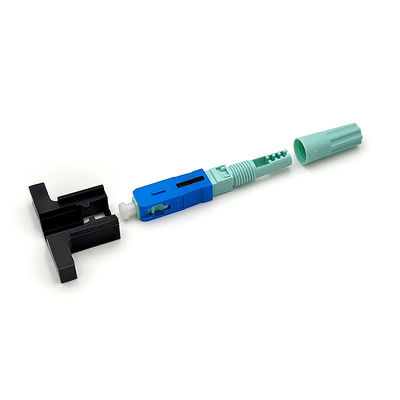

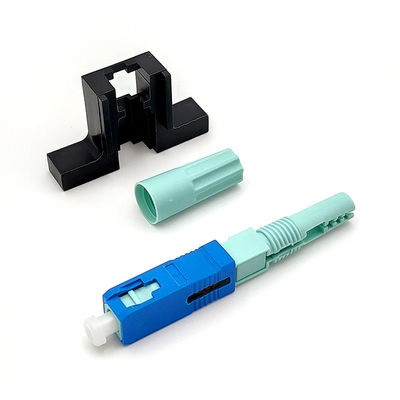

Schnelle Verbindungsstück-Struktur:

Anwendung

• Voraussetzungsumwelt
• Verbindungen am Schreibtisch für LAN-Umwelt
• Schalttafeln
• Direkte Ausrüstungsbeendigung
• Faser zu den Teilnehmer-/Ausgangs(FTTH) Anwendungen
• Reparatur/Ersatzbedarf
• Ausrüstungstastköpfe

Wie man die schnellen Verbindungsstücke benutzt?

Verarbeiten Sie die Faser

1. Fügen Sie das Transceiverkabel in die Arbeitswalze bis 50-60mm heraus, ein und streifen Sie die Kabelstärkeschicht ab

2. Drücken Sie das abgestreifte Kabel in die Klammer, dort seien Sie 4points, zum der Faser zuzuschließen

3. Streifen die Kabelbeschichtungsschicht durch den Einsatz die Längsfaserarbeitswalze, zum der Beschichtung von der Faser abzustreifen. Oder Gebrauch Miller-Arbeitswalze stimmen von der Faserklammer überein.

4. Überprüfen Sie die Faser, indem Sie über Richtung 60°into wenn O.K. verbiegen

5. Säubern Sie die Faser mit Alkoholstoff durch 0°wipe und 90°again

6. Stellen Sie die Klammer in das Längenfixiermittel bis Pfeil und Presse zum Ende auf

7. Lageebene auf dem Faserspalterschlitz, stimmen mit dem Ende und die Faser dann zu schneiden überein

8. Schließlich ist die Faserlänge: 19.4mm und 29.4±0.1mm, sehen Bild

Versammlung

Überprüfen Sie das schwarze Schließfach

Fügen Sie die Faser zusammen mit dem v-Eingang bis Faserbiegung, aber nicht in hohem Grade als 1mm als Eingang V ein

Halten Sie Wohnung, Beschichtung und Spannvorrichtung auf dem gleichen Niveau, entfernen den Schalter.

Zerlegung

Bauen Sie die zusätzliche Spannvorrichtung, Sitz auf Schalter zum rechten Ende zusammen

Entriegeln Sie die Faser

Benutzen Sie den exklusiven konvexen Körper, um die Abdeckung zu öffnen, setzen Sie das Oberteil frei

Erhöhung 15°to die Faser ausziehen
