Innen-5G FTTx 0.3dB LX58 Sc APC Faseroptikkabel des feld-Versammlungs-schnelles Verbindungsstück-Figure-8

SC-/APCfaser-schnelles Optikverbindungsstück ist für FTTH ist eine neue Generation des Faserverbindungsstücks benutzt für Montage bestimmt. Es kann offenes zur Verfügung stellen

Fluss und Vorgußart von Produkten, deren optische und mechanische Spezifikation das Standardverbindungsstück aus optischen Fasern trifft.

Es ist für hochwertiges bestimmt und hohe Leistungsfähigkeit für Installation die Struktur der Kräuselungsposition ist ein einzigartiger Entwurf und braucht nicht zu kleben,

Polieren auch nicht irgendwelcher Verbrauchsmaterialien. Annahme der vorinstallierten Struktur der Faser und bequem für Feldinstallation.

Eigenschaften

1. Sc-/APC-Runde schraubenartig, Gesamtlänge 58mm

2. treffen Sie auf Faser-Transceiverkabel 2mm* 3mm zu

3. Keramischer Plastik der C-Nutstruktur nicht oder Metall, gute Dichtungsleistung, flammhemmend

4. Einfügungsdämpfung: das durchschnittliche ≤0.2dB, MAX≤0.4dB

5. Rückflussdämpfung: ≥50dB UPC, ≥65db APC

6. Kein Bedarf Epoxid- oder Polier, nachträglich einbaubar, Fabrik eingebettete Faser

Spezifikation

Produkt-Details:

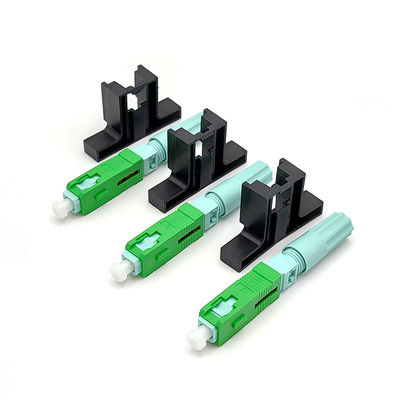

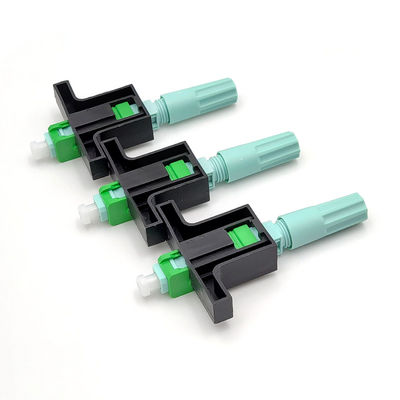

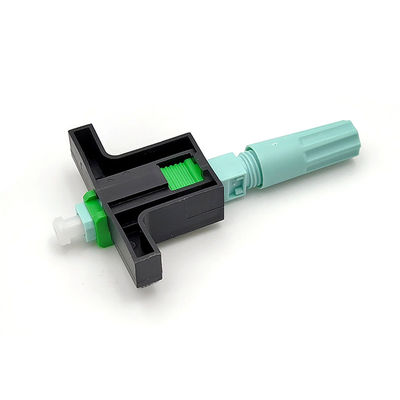

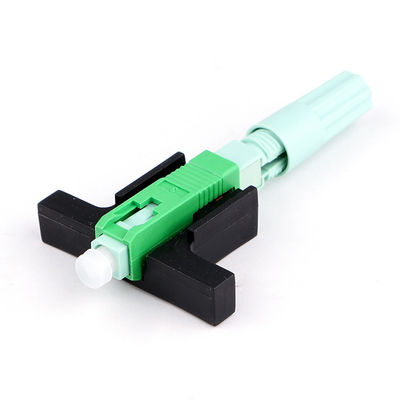

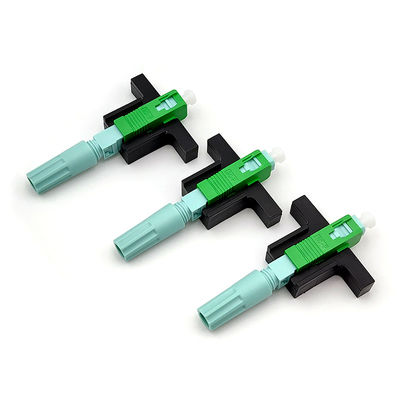

Jedes haben einen schwarzen Schalter, zum sich zu öffnen und die Faser auf zu schließen sitzen Sie Bau, ist der Stiefel rund, den auf und weg vom offenen schrauben können die Verbindungsstücke.

Alle Verbindungsstücke wird vom Plastik der hohen Qualität hergestellt, Stabilität der guten Leistung und Haltbarkeit sicherstellt;

1pc/plastic Tasche, 100pcs/inner Kasten, innerer Kasten 10pcs/Kartonkasten

Wie man die schnellen Verbindungsstücke benutzt?

Verarbeiten Sie die Faser

1. Fügen Sie das Transceiverkabel in die Arbeitswalze bis 50-60mm heraus, ein und streifen Sie die Kabelstärkeschicht ab

2. Drücken Sie das abgestreifte Kabel in die Klammer, dort seien Sie 4points, zum der Faser zuzuschließen

3. Streifen die Kabelbeschichtungsschicht durch den Einsatz die Längsfaserarbeitswalze, zum der Beschichtung von der Faser abzustreifen. Oder Gebrauch Miller-Arbeitswalze stimmen von der Faserklammer überein.

4. Überprüfen Sie die Faser, indem Sie über Richtung 60°into wenn O.K. verbiegen

5. Säubern Sie die Faser mit Alkoholstoff durch 0°wipe und 90°again

6. Stellen Sie die Klammer in das Längenfixiermittel bis Pfeil und Presse zum Ende auf

7. Lageebene auf dem Faserspalterschlitz, stimmen mit dem Ende und die Faser dann zu schneiden überein

8. Schließlich ist die Faserlänge: 19.4mm und 29.4±0.1mm, sehen Bild

Versammlung

Überprüfen Sie das schwarze Schließfach

Fügen Sie die Faser zusammen mit dem v-Eingang bis Faserbiegung, aber nicht in hohem Grade als 1mm als Eingang V ein

Halten Sie Wohnung, Beschichtung und Spannvorrichtung auf dem gleichen Niveau, entfernen den Schalter.

Zerlegung

Bauen Sie die zusätzliche Spannvorrichtung, Sitz auf Schalter zum rechten Ende zusammen

Entriegeln Sie die Faser

Benutzen Sie den exklusiven konvexen Körper, um die Abdeckung zu öffnen, setzen Sie das Oberteil frei

Erhöhung 15°to die Faser ausziehen

Andere ähnliche Arten:

Anwendung

• Voraussetzungsumwelt
• Verbindungen am Schreibtisch für LAN-Umwelt
• Schalttafeln
• Direkte Ausrüstungsbeendigung
• Faser zu den Teilnehmer-/Ausgangs(FTTH) Anwendungen
• Reparatur/Ersatzbedarf
• Ausrüstungstastköpfe
