Kundengebundenes Faser Optik-Sc zu Simplex FC-Verbindungskabel, Duplex, 4 entkernen, Kern 6

Grundlegende Informationen
Herkunftsort: Shenzhen, China
Markenname: YINGDA
Zertifizierung: ISO SGS ROHS
Modellnummer: SCFC-MMSX-25-3mm
Min Bestellmenge: 500 Stück
Preis: negotiable
Verpackung Informationen: 1 PC/Plastiktasche
Lieferzeit: 5-8days nach Zahlung
Versorgungsmaterial-Fähigkeit: 15.000 PC/Tag
Detailinformationen
Connector: Sc zu FC-Verbindungskabel Faseranzahl: Simplex
Einfügungsdämpfung: < 0=""> Rückflussdämpfung: >PC 35dB
Faserlänge: 25meter Kabeldurchmesser: 3.0mm
Kabelfarbe: Orange Anschluss Farbe: Beige: Sc, Schwarzes: fc
Fasertyp: 50/125um in mehreren Betriebsarten

Produkt-Beschreibung

FC-/Sc-Mulitmode Faser-Optikverbindungskabel, Sc FC-Faser-zum Optikflecken-Kabel Millimeter SX





Der Faserpullover (auch genannt Verbindungsstück aus optischen Fasern) haben Verbindungsstücke an beiden Enden, benutzt, um zu erzielen

Strahlengangbewegliches angeschlossen; Wenn nur ein Ende mit Verbindungsstücken Zopf nannte. Pullover aus optischen Fasern

(Verbindungskabel aus optischen Fasern/Kabel) und ähnlich Koaxialkabel, aber kein haben Sie Nettoabschirmungsschicht.

Mitte ist der Glaskern des hellen Getriebes (Zwinge). In den Multimodefasern ist der Durchmesser des Kernes

50 MU m~65 MU m, ungefähr gleich der Menschenhaarstärke. Während der Einmodenfaserkern

Durchmesser ist 8u m~10u M. Der Kern wird durch eine Schicht der Glasbeschichtung umgeben, deren Brechungskoeffizient

ist niedriger als der Kern, um die Holding aus optischen Fasern im Kern zu machen. Außerhalb ist eine Dünnschicht

von der Plastikjacke, zum der Beschichtung zu schützen.



Entsprechend Getriebemedien kann der Faserpullover in Monomode-, optisches unterteilt werden in mehreren Betriebsarten

Faserpullover und andere Getriebemedien wie Plastikpullover. Entsprechend Verbindungsstückart kann er

seien in unterteilt Sie: FC-Pullover, St.-Pullover, Sc-Pullover, LC-Pullover, MTRJ-Verbindungskabel, MPO-Verbindungskabelpullover,

auch MU, SMA, FDDI, E2000, Pullover DIN4 D4 und so weiter. Das meiste allgemein verwendete ist FC-FC, FC-SC, FC-LC,

FC-ST, SC-SC, SC-ST Faseroptikverbindungskabel.



Multimodefaser (Mehrmodenfaser):

 das Faserfleckenkabel ist orange, Verbindungsstück und Unterkunftbeige; Getriebe der kurzen Entfernung.



Eigenschaften

  • Niedrige Einfügungsdämpfung
  • Wiederholen Sie Fähigkeit
  • Rückflussdämpfung
  • Gegenseitige Einsatzleistung
  • Gute Temperaturbeständigkeit
  • Starkes dehnbares Eigentum
  • Billiger Multimodefaserpreis, Getriebe der kurzen Entfernung
  • Breite Übertragungsbandbreite


Anwendung

  1. FaserKommunikationssystem
  2. Faserzugangsnetz
  3. Datenübertragung
  4. CATV
  5. LAN
  6. Testgerät
  7. Sensor aus optischen Fasern



Spezifikation



Einzelteil

Standard, Meister

Verbindungsstückart

LC, SC, ST., FC.MU, LÄRM, D4, MPO, SC/APC,

FC/APC, LC/APC.MU/APC

Duplex-MTRJ/Female, MTRJ/Male

Faser-Art



9/125 SMF-28 oder gleichwertiges (Singlemade) OS1

50/125, 62.5/125 OM2&OM1 (in mehreren Betriebsarten)

50/125, 10G OM3 (in mehreren Betriebsarten)

Kabel-Art

Simplexbetrieb, Duplex (Zipcord)

Φ3.0mm, Φ2.0mm, Φ1.8mm

Φ1.6mm PVC oder LSZH

Φ0.9mm, Φ0.6mm dämpfte Faser PVC oder LSZH ab

Polierart

UPC, SPC, APC (8°& 6°)

Einfügungsdämpfung

≤ 0.1dB (für Singlemode Meister)

≤ 0.25dB (für Singlemode Standard)

≤ 0.25dB (für in mehreren Betriebsarten)

Geprüft durch JDS-RM 3750


Rückflussdämpfung (für Singlemode)

Upc-≥ 50dB

SPC--≥ 55dB

APC-≥ 60dB (typ.65dB)

Geprüft durch JDS RM3750

Wiederholbarkeit

 ±0.1dB

Betriebstemperatur

-400C zu 850C


Geometrie-Anforderung

(Für Singlemode)

Zwinge Endface-Radius

7mm ≤ R ≤ 12mm (für APC)

10mm ≤ R ≤ 25mm (für Standard)

Spitze Offset-≤ 30 μm (für Meister)

Spitze Offset-≤ 50 μm (für Standard)

Undercut -50nm ≤ U ≤ 50nm

Geprüft durch DORC ZX-1





Auftrag informationrmation



1. Verbindungsstückart: FC, ST., SC, LC, MU, MPO, E2000, MTRJ, SMA,

2. Stirnfläche: UPC-PC APC

3. Kabeldurchmesser: Ф0.9mm, Ф1.6mm, Ф1.8mm, Ф2mm, Ф2.4mm, Ф3mm.

4. Faseranzahl: Simplex, Duplex, 4 entkernen Sie, 6 entkernen, 8 entkernen, die der Kern 12 oder Kunde spezifiziert werden

5. Faserarten: G652B, G652D, G655, G657A1, G657A2, 50/125, um 62.5/125um,

OM3 (50/125-150), OM4 (50/125-300) etc.

6. Verbindungsstückwohnungsfarbe: Blau (Monomode- PC-, UPC-Verbindungsstück), Beige, Grau (Verbindungsstück in mehreren Betriebsarten),

     Grün (APC-Verbindungsstück), Aqua (OM3)

7. Stiefelfarbe: grau, blau, grün, weiß, rot, schwarz, Grün

8. Kabeljacke: PVC, LSZH

9. Kabellänge: besonders angefertigt

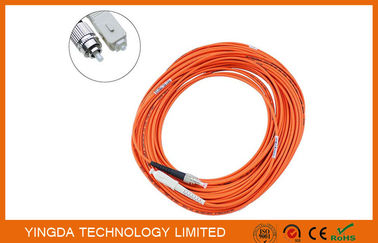

Kundengebundenes Faser Optik-Sc zu Simplex FC-Verbindungskabel, Duplex, 4 entkernen, Kern 6

Kabelfarbe und das Verbindungsstückhaus können cusotmized:



Kundengebundenes Faser Optik-Sc zu Simplex FC-Verbindungskabel, Duplex, 4 entkernen, Kern 6Kundengebundenes Faser Optik-Sc zu Simplex FC-Verbindungskabel, Duplex, 4 entkernen, Kern 6Kundengebundenes Faser Optik-Sc zu Simplex FC-Verbindungskabel, Duplex, 4 entkernen, Kern 6
