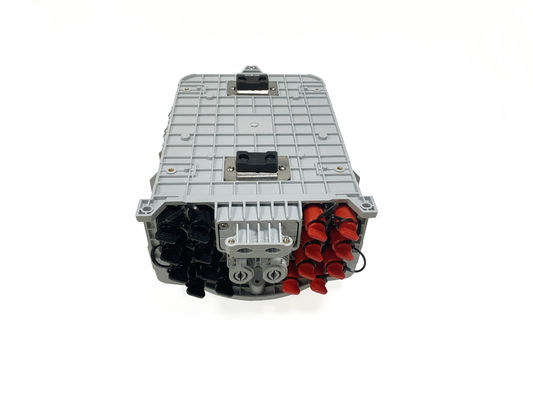

16 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert

  • 16 Ports Mini Sc Connector Fiber Optic Splitter Box Abs Pc For Network Outdoor Ip65 Pole Mounted
  • 16 Ports Mini Sc Connector Fiber Optic Splitter Box Abs Pc For Network Outdoor Ip65 Pole Mounted
  • 16 Ports Mini Sc Connector Fiber Optic Splitter Box Abs Pc For Network Outdoor Ip65 Pole Mounted
  • 16 Ports Mini Sc Connector Fiber Optic Splitter Box Abs Pc For Network Outdoor Ip65 Pole Mounted
Herkunftsort China
Markenname yingda
Zertifizierung ISO, ROHS, SGS
Modellnummer CTO-16DR
Min Bestellmenge 1pc
Preis negotiable
Verpackung Informationen 1 Stück / Karton, 10 Stück / Masterbox
Lieferzeit 5 bis 8 Tage
Zahlungsbedingungen T/T, Western Union
Versorgungsmaterial-Fähigkeit 5000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Material ABS+PC Farbe Grau/Schwarzes
Abmessung 319.3*214*133mm Anwendung FTTH-Verteilerkasten
Installationsmethode Wandberg, Pfostenbergeinschließung Kastenähnlich Glasfaser-Splitter-Box-Netzwerk
Teilermenge 2 Stück 1:8 oder 1 Stück 1:16 Splitter Kabelanschluss 16 Stück Mini SC Wasserdicht Adapter
Adapter 16 Stück Mini SC Adapter Verwendung für Innen- und im Freien
Wasserdicht IP65 Maximale Kapazität 48 Kerne verbinden
Markieren

Optikteiler-Kasten der Faser-IP65

,

Netzwerkfaseroptischer Splitterbox

,

16 Ports Glasfaser Splitter Box
Hinterlass eine Nachricht
Produkt-Beschreibung

CTO-16DR Aufnahmedie

Die Ausrüstung dient als Endpunkt für die Verbindung des Feederkabels mit dem Dropkabel im FTTx-Kommunikationsnetzwerk.und die Verteilung kann in diesem Kästchen erfolgen, und bietet inzwischen einen soliden Schutz und eine solide Verwaltung des FTTx-Netzwerks.

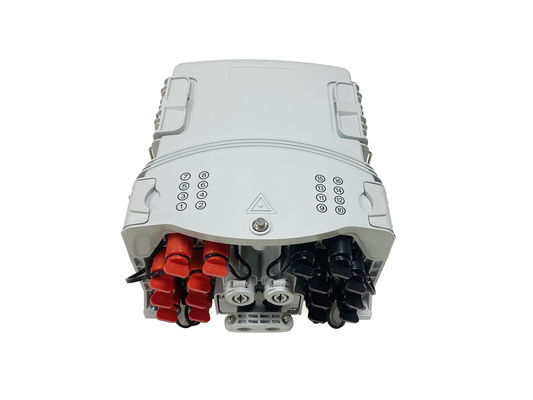

16 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert 016 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert 1





Eigenschaften

1- Vollständig geschlossen.

2Material:PC+ABS, feuchtig-, wasser-, staub-, anti-aging und schutzniveau bis IP65.

3- Klemmen für Feederkabel und Dropkabel, Faserspleißung, Fixierung, Lagerung, Verteilung... usw. alles in einem.

4Kabel, Schnürsenkel und Patch Cords laufen durch ihre eigenen Pfade, ohne sich gegenseitig zu stören, Installation von PLC-Splittern, einfache Wartung.

5. Verteilungspaneel kann umgedreht werden, Feederkabel kann durch Ausdruck Port platziert werden, einfach für Wartung und Installation.

6Die Box kann entweder an der Wand oder an einem Pol montiert werden und eignet sich sowohl für den Innen- als auch für den Außenbereich.



Oberste Abdeckung mit Lasermarkierung, und großer Platz für 4 Stück Schnallen, besser für die Wasserdichtung und Dichtung Leistung.

Logo- oder Verkabelungsdiagrammdruck.

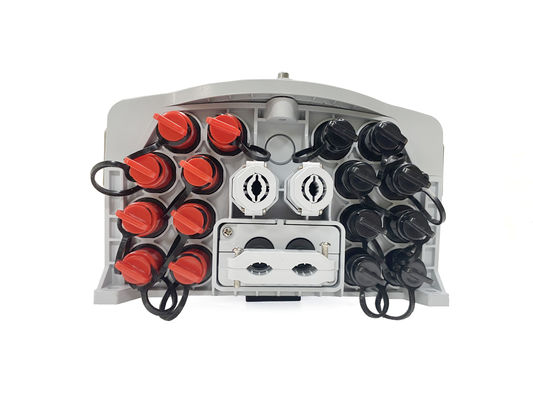

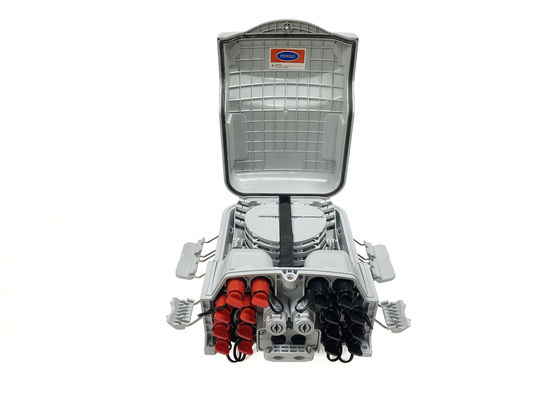

  16 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert 2         16 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert 3





Anwendung

  • FTTH-Zugangsnetz
  • Telekommunikationsnetz
  • CATV-Netzwerke
  • Datenkommunikationsnetz
  • Lokale Netze

Spezifikation



1. Umweltschutzanforderungen

Betriebstemperatur: -40°C+85°C

Relative Luftfeuchtigkeit: ≤85% (+30°C)

Atmosphärischer Druck: 70 KPa bis 106 Kpa

2. Haupttechnisches Datenblatt

Einsetzungsverlust: ≤ 0,15 dB

UPC-Rücklaufverlust: ≥ 50 dB

Rückkehrverlust der APC: ≥ 60 dB

3. Donnerfestes technisches Datenblatt.Der Isolationswiderstand zwischen der Erdungsvorrichtung und den Metallteilen der Box beträgt mindestens 2 X 104MΩ/500V (Gleichstrom); IR≥2 X 104MΩ/500 V.

Der Spannungswiderstand zwischen der Erdungsvorrichtung und der Box und ihren Metallteilen beträgt mindestens 3000 V (Gleichstrom)/min, ohne Punktion, ohne Flashover; U≥3000 V

Modell CTO-16DR
Abmessungen (A*B*C) /mm

319.3*214*133
Größe der Anlage (D*E/F*G)/mm 52*166*166
Max.Kapazität 48 Kerne (Einfaser)
Eintritt der Kabel 2 große Runde: 8 ~ 14 mm, Zweigkabel: 16 mm
Ausgang des Kabels 8 Stück Mini SC Adapter
Splittermenge 1x2, 1x4, 1x8, 1x16 Mini-Splitter
Wasserdichte IP65
Material PC+ABS
Farbe Grau, schwarz





Standardzubehör

Erweiterungsschrauben, Metallschlüssel, Nylontie, Hülle, Pufferrohr

16 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert 4

Montageverfahren:

16 Ports Mini Sc Connector Glasfaser Splitter Box Abs PC für Netzwerk Außen Ip65 Pole Montiert 5









Informationen über die Packung

Verpackung 500*450*400MM
Gewicht 20 kg
Anzahl 10 Stück pro Schachtel





Bitte klicken Sie hier, um weitere Informationen zu erhalten!!!!
