Außen IP68 wasserdichte FTTH Netzwerk Box 24 Ports Glasfaser Splitter Box
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMaterial | PP+GF | Abmessung | 380*245*155mm |
---|---|---|---|
Max. Kapazität | 48cores | Kabeleinführung | 1 mittlere Spannweite 2 Runde Hafen |
Farbe | Schwarz | Eigenschaften | Ungeschnittener Hafen für Speiseleitung |
Kabeldurchmesser | 10 bis 17,5 mm | Dichtungstyp | Schnalle |
Anwendung | FTTH-Stiel- oder Wandmontage | ||
Markieren | 24 Ports Glasfaser Splitter Box,Wasserdichte FTTH-Netzwerkbox,IP68 FTTH-Netzwerkbox |
FDB0224F ist eine Zugangsterminalbox für FTTH-Netzwerke. Es verbindet ein Feederkabel oder Verteilkabel mit dem Abonnenten-Dropkabel mit einem PLC-Splitter. Es integriert Faserspleiß, Spaltung, Verteilung,Aufbewahrung und Kabelanschluss in einer soliden Schutzkiste.
Eigenschaften
- Die Box ist vollständig mit Schraubstäbe + 4 Klammern umgeben
- hochwertige PP+GF-Kunststoffe mit Festigkeitsstreifen auf Deckel oder Boden
- UV-, Ultraviolett- und Regenfest, Schutzklasse IP68
- Abnehmbare Adapterplatte max. 24 SC, 4 Trays max. Fusion 48 Kerne
- Kabelklemmen und -befestigungen für Ein- und Ausstieg und großer überflüssiger Speicherplatz für Fasern, angemessener Biegeradius
- Unterstützung der Beenden der mittleren Spanne, einfache Bedienung und Installation
Spezifikation
Modell | FDB0224F | |
Abmessung (A*B*C) | 385*245*155mm | |
Max.Kapazität | 48 Kerne = 4*12F einzelne Faser | |
Eintritt der Kabel | 1 mittlere Spannweite, | 2 Rundhäfen |
Kabeldurchmesser | 10 bis 17,5 mm | 8 bis 17,5 mm |
Ausgang des Kabels | 24 Dropkabelanschlüsse: 2 mm, 4 mm, 7 mm | |
Anzahl der Adapter | 24SC | |
Splittermenge | 1x16 oder 3pc 1x8 Stahlrohr | |
Material | PP+GF (modifiziertes Polymer-Kunststoff + Glasfaser) |

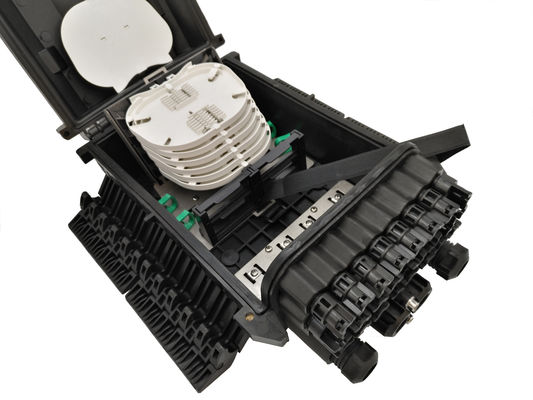

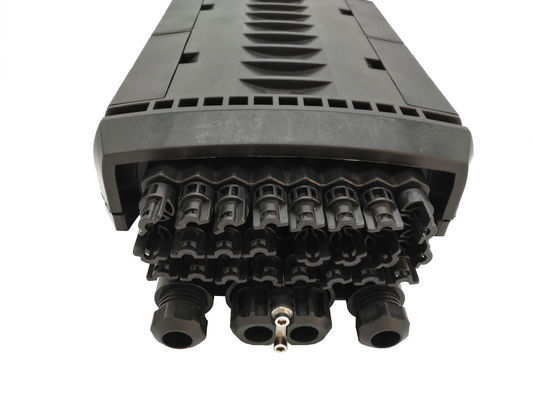

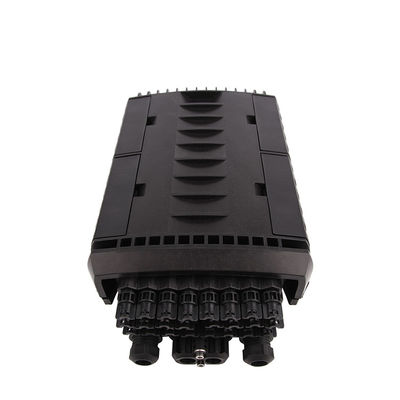

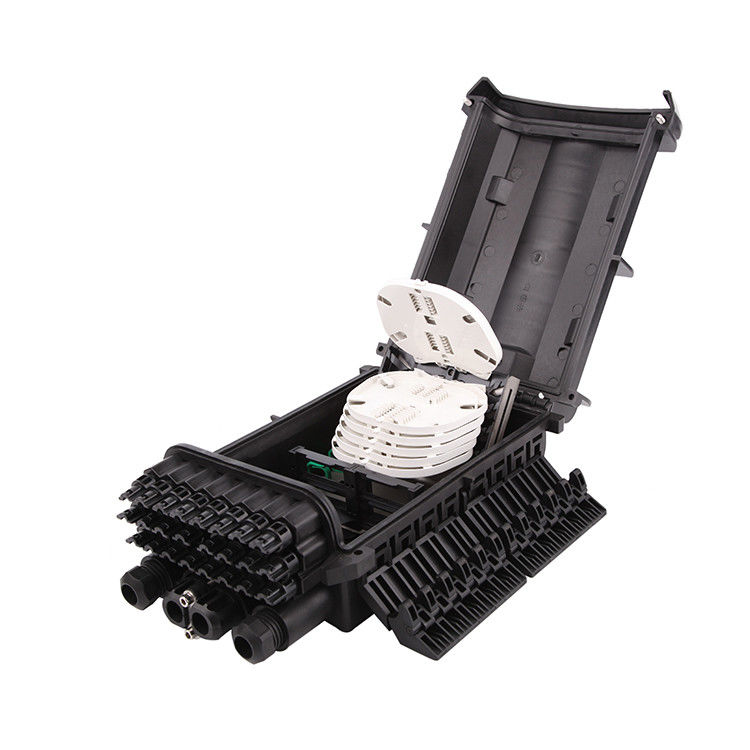

Weitere Fotos:

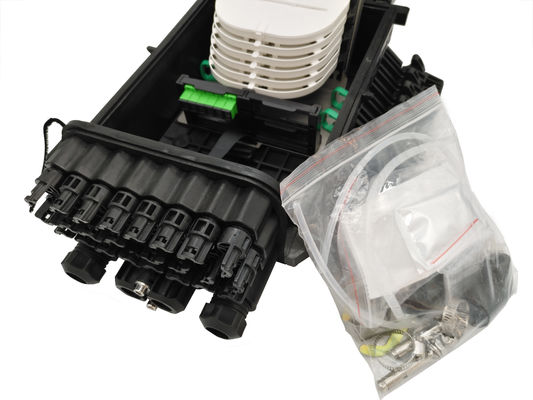

Standardzubehör:
Liste der Teile
Hauptsätze
S/N | Beschreibung | Anzahl | Anmerkung |
1 | Deckel | 1 | 337 ((L) × 242 ((W) × 63 ((H) mm. |
2 | Basis | 1 | |
3 | Siegelring | 1 | Versiegelung der Kisten |
4 | 8202 Dichtungsteile | 16 | Versiegelungskabelanschlüsse |
5 | Split-Tray | 4 | für die Kabelspaltung und -speicherung |
6 | Abdeckung des Splittrays | 1 | |
7 | Verband mit Split-Tray | 1 | Anbringen mehrerer Splißschalen |
8 | Schraubschraubern | 2 | Befestigungsdeckel und Verschlussdeckel |
9 | Schnalle | 4 | Befestigungsdeckel und Verschlussdeckel |
10 | Fette Nüsse | 16 | Versiegelung von weichen Kabelanschlüssen |
11 | Enges Werkzeug | 1 | Speziell für die Nüsse. |
12 | Kabelbefestigungsplatte | 1 | Befestigung von Kabeln ohne Schnitt |
13 | Installationsplatte des Adapters | 4 | Ein Adapter-Panel für 6 SC-Simplex-Adapter |
14 | Verknüpfungsplattenhalter | 1 | Installieren Sie 6 Splißschalen |
15 | Oberer Abdeckungssperre | 1 | Grenze der Oberdecke |
16 | Kunststoffmuttern | 2 | Befestigungskabel |
Eigenschaften
1 ungeschnittener Anschluss, 2 runde Anschlüsse, 24 Stück Drop-Kabel-Anschlüsse, perfekt für die Faser-zu-Arbeitskabel-Verteilung sowie Spaltung und Termierung.
Jede Schachtel mit 6 Stück abnehmbarem Tablett, 24 Stück SC-Adapter-Panel und Metallblech für Kabelbefestigung und Routing.
Die Box ist stark, die Schnalle ist einzigartig gestaltet, hochfester Ingenieur Kunststoff, im Inneren haben wir auch Kabelklemmen.
Alle Metallteile sind aus Edelstahl, geeignet für Außenanwendungen, wenn Sie ein kleines Blatt benötigen, können Sie auch tun.
Das Splice-Tray kann maximal 12 Kern, doppelte 24 Kernfaser verschmelzen; es kann auch maximal 1x, 1x4, 1x8 Glasfaser-PLC-Splitter-Rohr auf die Rille legen. Es ist genau die gleiche Größe wie das Stahlrohr.
Standardteile
S/N | Beschreibung | Anzahl | Anmerkung |
17 | Wandmontage-Kit | 1 | mit einer Breite von nicht mehr als 15 mm |
18 | Ausdehnungsankerschraube | 2 | Teile des Wandmontagekits |
19 | Hexagonale Schraube | 2 | Teile des Wandmontagekits |
20 | Naylonband ((3*120mm) | 12 | Befestigungskabel |
21 | Schmelzhülle (Φ1.0*60mm) | Nach den Faserkernen. | Kabelspleiß |
22 | 0.2m Spulenröhre | 1 | Schützen Sie die Faser |
23 | Isolierband | 1 | Festsetzung von Zubehör |
24 | 0.5m EVA-Rohr | 1 | Schützen Sie Fasern |
25 | Trockner | 1 | |
26 | M6 hexagonaler Schlüssel | 1 | Werkzeug zum Öffnen der Box |
27 | 14# Grommet | 2 | Für Kabeldia, von 12-17.5 mm |
28 | 41# Grommet | 2 | Für Kabeldia, von 8-12 mm |
29 | Kunststoffstecker | 4 | Versiegeln Sie den Kabelanschluss. |
30 | mit einer Breite von nicht mehr als 15 mm | 1 | Werkzeug |
Zusätzliche Teile
S/N | Beschreibung | Anzahl | Anmerkung |
25 | Stangeinbausatz | 1 | mit einer Breite von nicht mehr als 15 mm |
26 | Ventile | 1 | Prüfung der Dichtungsleistung |
