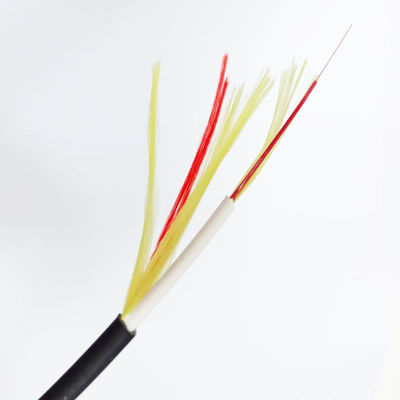

Doppeltes Runden-Kabel-Innenlichtwellenleiter im Freien 4.6mm GJYFJH der Hüllen-FTTH
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Faseranzahl | 2 Kerne | Stärke-Mitglied | Aramid-Garn |
|---|---|---|---|
| Name | Außenkabel GJYFJH | Kabelfarbe | schwarz |
| Kabel-Durchmesser | 4,6 mm | Faser-Art | G657A2 |
| Paket | Hölzerne Trommel | Außenmantel | LSZH |
| Markieren | Doppeltes Runden-Kabel der Hüllen-FTTH,Lichtwellenleiter 4.6mm,Runden-Kabel GJYFJH FTTH |
||
Produkt-Beschreibung
FTTH-Runden-Kabel-Doppelt-Hüllen-Innennetz im Freien aus optischen Fasern 4.6mm GJYFJH
Wenn man ein Gebäude betritt, wird die äußere Hülle des Kabels einfach entfernt, um die innere flammhemmende Jacke herauszustellen. Die Operation ist schnell und ermöglicht einfacher Installation von einer Umwelt im Freien zu einer Innenumwelt ohne den Bedarf von zwei verschiedenen Kabeln und von Kabelgelenk.
Das Transceiverkabel ist hauptsächlich für direkte Installation, d.h. Installation mit Heftklammern oder Clipn oder der Verlegung innerhalb der Kabelkanäle und -gebäude bestimmt. Diese Installationstechnik setzt starke Extraanforderungen auf die Kabel im Hinblick auf Biegungsleistung, Zerstampfungswiderstand und andere mechanische Parameter.
Das LSZH-Doppeljacken-Kabel ist ein fiberoptisches Transceiverkabel für Innen-/FTTx-Anwendungen im Freien. Der einzigartige Doppeljackenentwurf ermöglicht dem Kabel, draußen zuhause installiert zu sein sowie den kurzen Abschnitten. Das Kabel hat flammhemmende Hüllen des niedrigen Verdoppelungrauches, das äußere ist eine UV-beständige schwarze Variante.
Das Transceiverkabel hat die extrem gute Biegungsleistung wegen der Faser G657 und der eingebauten Biegungsbeschränkung des Kabelentwurfs. Das Kabel steuert an sich das minimale Biegungsradius- und Erlaubnisknick.

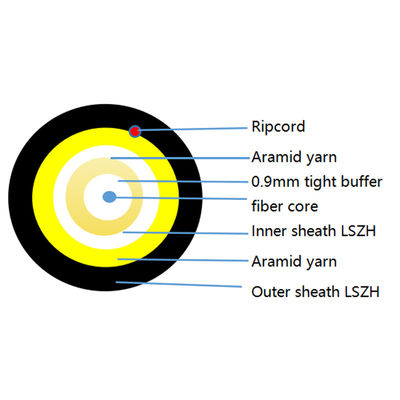

Doppelter Hüllen-Lichtwellenleiter-technische Parameter
| Modell | GJYFJH | |
| Faseranzahl | 1 Kern | |
| Außendurchmesser Od (Millimeter) | 4.5±/0.2 | |
| Schutzrohr | Material | UV-LSZH |
| Stärke (Millimeter) | 0.9±0.1 | |
| Od (Millimeter) | 3.0±0.1 | |
| Inneres Kabel | Material | LSZH |
| Stärke (Millimeter) | 0.5±0.05 | |
| Od (Millimeter) | 0.85±0.05 | |
| Puffer | Material | LSZH |
| Nominal wiegen Sie t (kg/km) | 24 | |
| Max.tensile-Stärke (N) | Zeitdauer | 120 |
| Kurzfristig | 240 | |
| Min.Bending-Radius (Millimeter) | Statisch | 10D |
| Dynamisch | 20D | |
| Max.Crush-Widerstand (N/100mm) | Zeitdauer | 300 |
| Kurzfristig | 1000 | |
| Stärke-Mitglieder | Aramid-Garn | |
| Umweltschutz | RoHS KONFORM | |
| Lagerung oder Transport | -20~70℃ | |
| Operationstemperatur | -20~60℃ | |
Eigenschaften aus optischen Fasern G657A2
| Eigenschaften | Bedingungen | Spezifizierte Werte | Einheiten |
| Geometrische Eigenschaften | |||
| Manteldurchmesser | 125.0±0.7 | µm | |
| Umhüllungsnichtkreisförmigkeit | ≤0.7 | % | |
| Beschichtender Durchmesser | 245±5 | µm | |
| Beschichtungs-/Umhüllungsexzentrizität | ≤12 | µm | |
| Beschichtende Nichtkreisförmigkeit | ≤6.0 | % | |
| Kern/Umhüllungsexzentrizität | ≤0.5 | µm | |
| Locke | ≥4 | m | |
| Optische Eigenschaften | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| Verminderung | 1625nm | ≤0.23 | dB/km |
| Verminderung gegen Wellenlänge Maximum. Ein Unterschied | 1525~1575nm | ≤0.02 | MHz*km |
| 1285~1330nm | ≤0.03 | MHz*km | |
| Nullstreuungswellenlänge | 1300~1324 | Nanometer | |
| Nullstreuungssteigung | ≤0.092 | ps/(nm2*km) | |
| Polarisationsmodusstreuung | |||
| Maximale einzelne Faser PMD | ≤0.1 | ps/km1/2 | |
| PMD-Entwurfs-Verbindungswert | ≤0.06 | ps/km1/2 | |
| Typische Kraft | 0,04 | ps/km1/2 | |
| Kabel abgeschnittene Wellenlänge | ≤1260 | Nanometer | |
| Felddurchmesser | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| Gruppenbrechungsindex | 1550nm | 1,467 | |
| 1310nm | 1,466 | ||
| Klimaeigenschaften | 1310nm, 1550nm&1625nm | ||
| Temperaturwechsel | -60℃ zu +85℃ | ≤0.05 | dB/km |
| Temperatur-Feuchtigkeitsradfahren | -10℃ zu +85℃, 4% bis 98% relative Feuchtigkeit | ≤0.05 | dB/km |
| Wasserimmersion | 23℃, 30 Tage | ≤0.05 | dB/km |
| Trockene Hitze | 85℃, 30 Tage | ≤0.05 | dB/km |
| Feuchte Hitze | 85℃, 85%RH, 30 Tage | ≤0.05 | dB/km |
| Mechanische Spezifikation | |||
| Abnahmeprüfung | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Verbiegender verursachter Makroverlust | |||
| Radius 1Turns @5mm | 1550nm | ≤0.15 | DB |
| Radius 1Turns @5mm | 1625mm | ≤0.45 | DB |
| Radius 1Turns @7.5mm | 1550nm | ≤0.08 | DB |
| Radius 1Turns @7.5mm | 1625mm | ≤0.25 | DB |
| Radius 1Turns @10mm | 1550nm | ≤0.03 | DB |
| Radius 1Turns @10mm | 1625mm | ≤0.10 | DB |
| Beschichtende Streifenkraft | Typische durchschnittliche Kraft | 1,5 | N |
| Höchstkraft | ≥1.3 ≤8.9 | N | |
| Dynamischer Spannungskorrosions-Anfälligkeitsparameter | 27 | ||
Eigenschaften
- Hochfestes aramid spinnen Stärkemitglied sicherstellt hochfeste Stärke und Langzeitstabilität im Getriebe
- Kleiner Außendurchmesser, leicht, flammhemmend, einfach abzustreifen, niedrig- Verminderung, physikalisch weich
- Direct verstärkend zwischen straffen Pufferkabeln und keinen Kasten oder Zopf der gleichzeitigen Werbung benötigen
- Passend für Installation, Operation und bequemes für Wartung
Anwendung
- Gebäude zu errichtendem Verbindungskabel
- Weiches Innenkabel entlang der Wand, Decke, zwischen Schichten und in den Rohren
- Schließen Sie Zöpfe, schnelle Verbindungsstücke und Verbindungskabel für Telekommunikationsgeräte an
