Asphaltieren Sie nicht das zentrale lose Rohr, das ringsum Kabel 7.2mm GYFXTY im Freien ist
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xKabel-Jacke | schwarz | Hüllen-Material | PET |
---|---|---|---|
Faseranzahl | 4 Kerne | Kabelgröße | 7,2 mm |
Anwendung | FTTH von der Luft, Rohr | Stärke-Mitglied | FRP, aramid Garn |
Markieren | Loses Rohr-rundes Kabel im Freien,Loses Rohr-Kabel 7.2mm,Loses Rohr-Kabel GYFXTY |

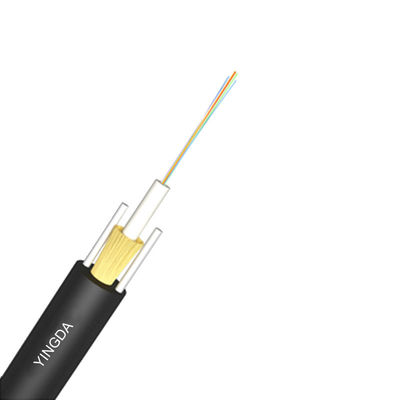

Nichtmetall-zentrales loses Rohr im Freien ringsum Kabel 7.2mm GYFXTY
Die Fasern werden in ein loses Rohr in Position gebracht, das von einem hohen Modulplastik hergestellt wird. Die Rohre werden mit einer wasserbeständigen Füllmasse gefüllt. Äußer sind das lose Rohr PBT, dort aramid Garn (Kevlar) für Stärkemitglied, und zwei werden paralleles FRP-Stärkemitglied an beiden zwei Seiten gesetzt. Das Kabel wird mit einer Hülle des Polyäthylens (PET) abgeschlossen.
Anwendung
- Luftberg oder Rohr
Eigenschaften
- Gute mechanische und Temperaturleistung.
- Hochfestes loses Rohr, das die beständige Hydrolyse ist.
- Spezielle Rohrfüllmasse einen kritischen Schutz der Faser sicherstellen.
- Zerquetschen Sie Widerstand und Flexibilität.
- FRP stellen Dehnfestigkeit sicher.
- , Leichte und freundliche Installation mit kleinem Durchmesser.

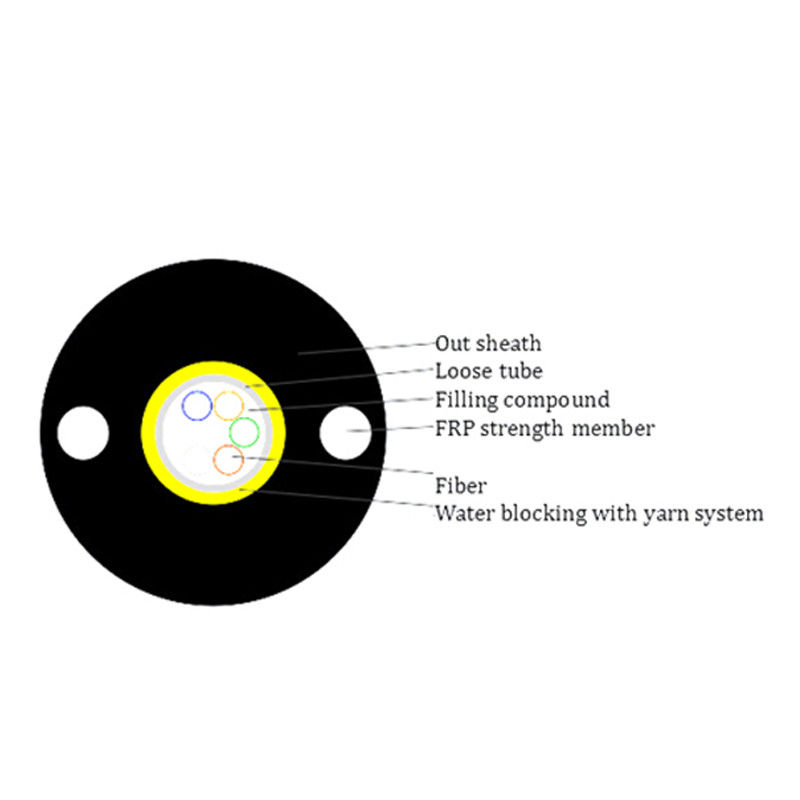

Kabel-Struktur
Kabel-Art | GYFXTY | |
Zahl der Faser | 2~24core | |
Feuchtigkeits-Sperre | Wasser, das Band blockiert | |
Loses Rohr | Material | PBT |
Durchmesser | Ф2.2 (äußer/inner) | |
Rohr-Füllen | Rohrfüllung compoun | |
Stärkemitglied | Material | FRP |
Durchmesser | 2 PC | |
Äußere Hülle | Material | PET |
Durchmesser | 1.8±0.2mm |
Faser-Farbe
Zahl der Faser pro Rohr 8cores | 1 | 2 | 3 | 4 | 5 | 6 |
Blau | Orange | Grün | Brown | Grau | Weiß | |
7 | 8 | 9 | 10 | 11 | 12 | |
Rot | Schwarz | Gelb | Veilchen | Rosa | Aqua | |
Farbe 13~24 wird mit einem schwarzen Indikator markiert. Für schwarze Farbe benötigen Sie nicht markierten schwarzen Indikator, verwendet Naturfarbe stattdessen. |
Kabel-mechanische Eigenschaft
Kern | Kabeldurchmesser | Gewicht |
2~24 | 7.2mm | 45±2kg/km |
Min Bending Radius (Millimeter) | Zeitdauer | 10D |
Min Bending Radius (Millimeter) | Kurzfristig | 20D |
Minimales zulässiges Dehnfestigkeit (N) | Zeitdauer | 500 |
Minimales zulässiges Dehnfestigkeit (N) | Kurzfristig | 1200 |
Zerstampfungs-Last (N/100mm) | Zeitdauer | 300 |
Zerstampfungs-Last (N/100mm) | Kurzfristig | 1000 |
Operation Temperatur (℃) | -40+70 | |
Installation Temperatur (℃) | -20+60 |
Fasereigenschaft
Faserart | Einheit | Inspektion G652 | Inspektion G652D | Millimeter 50/125 | Millimeter 62.5/125 | Millimeter OM3-300 | |
Bedingung | Nanometer | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Verminderung | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Streuung | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
Bandbreite | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Bandbreite |
1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
Nullstreuungswellenlänge | Nanometer | 1300-1324 | ≧1302, ≤1322 | ---- | ---- | ≧ 1295, ≤1320 | |
Nullstreuungssteigung | Nanometer | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD maximales einzelnes Fibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
PMD-Entwurfs-Verbindungs-Wert | Ps (nm2*k m) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
FaserGrenzwellenlänge λc | Nanometer | ≧ 1180, ≤1330 | ≧1180, ≤1330 | ---- | ---- | ---- | |
Kabelabkürzung Wellenlänge λcc | Nanometer | ≤1260 | ≤1260 | ---- | ---- | ---- | |
MF | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Numerisch Öffnung (Na) | ---- | ---- | 0,200+/ -0,015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
Schritt (Durchschnitt von bidirektionalem Maß) | DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Unregelmäßigkeiten über Faser Länge und Punkt | DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
Unstimmigkeit | ||||||
Unterschiedrückstreuung Koeffizient | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
Verminderungseinheitlichkeit | dB/km | ≤0.01 | ≤0.01 | |||
Kern dimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
Manteldurchmesser | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
Umhüllungsnichtkreisförmigkeit | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
Beschichtender Durchmesser | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
Beschichten/Buchfink konzentrisch Fehler | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
Kreisförmigkeit nicht beschichten | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
Kern/Umhüllung conentricity Fehler | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
Locke (Radius) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Paket
Material 1.Packing: Hölzerne Trommel |
Länge 2.Packing: Standardlänge Kabel ist 2 Kilometer. Andere Kabellänge ist auch wenn erforderlich durch Kunden verfügbar |
