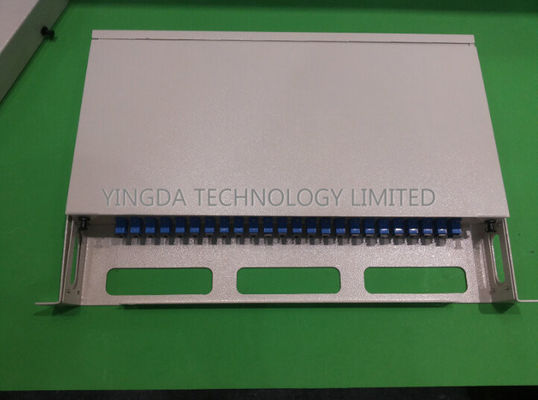

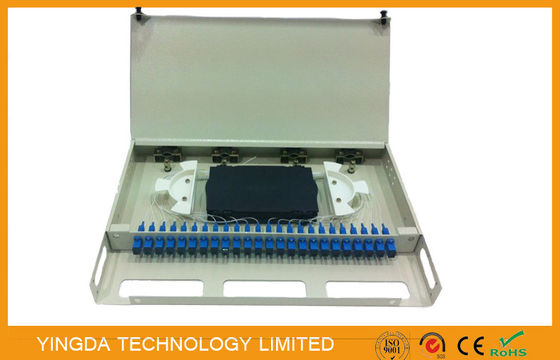

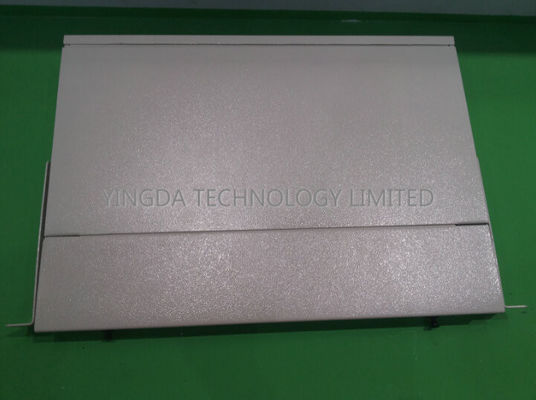

Hafen-Faser-Schalttafel Sc-Simplexbetrieb-24 für Netz FTTH FTTX FTTB ODN PON

12 Gestell-Berg-Schalttafel Häfen Sc FC, 24 Hafen-Faser-Optikschalttafel 19 Zoll

19" Standardgestellberg Faseroptikschalttafel sind die zusätzliche Ausrüstung für Terminalverdrahtung herein

GetriebeKommunikationsnetz aus optischen Fasern, das für Innenlichtleiterkabelspleiß passend ist

direkt und Niederlassungsverbindung und schützendes die Faser.

Eigenschaften

• Anwendbar in der Beendigung und 19" in der Standardstruktur

• Anschlusskasten des blinden Faches aus optischen Fasern

• Gestellberg im optischen Verteiler ODF
• Passend für FC, Sc, St., LC, Adapter E2000
• Kaltgewalztes Stahlblech, mit dem Elektrospray
• Kastengröße: 430*300*1U
• maximale Kapazität; 48Cores 1U Sc-Duplex

• Künstlerischer Auftritt, einfach für das Kleben von Zeichen.

Gerätelagerung

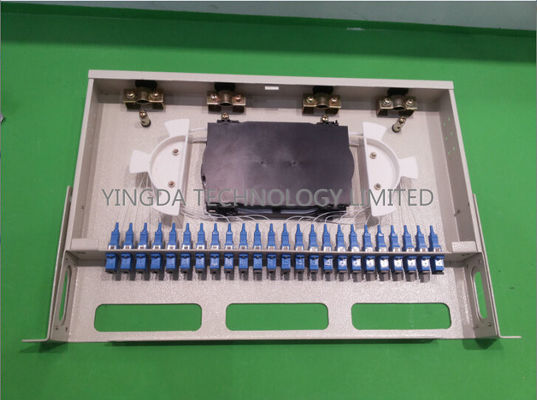

Schließen Sie 3 Teile ein: Kofferaufbau, interne Komponenten, Verbindungsstückschutz aus optischen Fasern.

1. Kofferaufbauoberteil

bequem haben sich zu öffnen und zu installieren, Hochspannungserdungsgerät für die Metallkomponenten.

2. Interne Komponenten hauptsächlich 3 Einzelteile:

A.-Unterstützung: der Körper der internen Struktur, benutzt für die interne Unterstützung;

B. Spleißbehälter: zu aus optischen Fasern, Schutzstücke und die restliche Faser speichern Verbindungsstück,

die restlichen length≥1.6m aus optischen Fasern, Biegungsradius ≥37.5mm, haben auch die Anmerkung, zum der Faser zu identifizieren;

C.: örtlich festgelegtes Gerät: um das optische Kabelmantel zu regeln, verstärken Sie Mitglieds- und Verdrahtungszopf.

Schutzteile Faseroptikverbindungsstücke: Ärmel- und Kabelgummidrüse

Spezifikation

Umgebungsbedingungen:

Nicht passender Gebrauch im Freien, wenn Bedarf zu verwenden, sollte Schutzmaßnahmen nehmen.

Betriebstemperatur: °C -25 bis +40

Lagertemperatur: - °C 25 bis +55

Relative Luftfeuchtigkeit: ≤85%(°C)30

Atmosphärendruck: 70 | 106kPa

Nutzungsdauer: 20 Jahre

Materialeigenschaften

Faser-ist Optikschalttafelmaterialien Korrosionsbeständigkeit, stabile körperliche und chemische Eigenschaften;

 alles Material muss kompatibel sein, und ist mit optischer Kabelmantel- und Verdrahtungszopfhülle kompatibel.

Um Korrosion und anderen elektrischen Schaden zu verhindern, müssen diese Materialien mit dem anderen kompatibel sein

Ausrüstung benutzt in der Schalttafel

1.  Wenn der Schalttafelgebrauch, der Plastik, seine Verbrennungsleistung ausführt, in der Übereinstimmung ist

 mit Test A GB/T5169.7 dauern der Test für 30s.

2. Verbindungsstückverbesserungsschutz-Gebrauchsmaterialien werden es tun aus optischen Fasern und heißer Schmelztemperaturfüller

seien Sie nicht kleiner, als °C 120, Entfestigungsglühentemperatur nicht kleiner ist, als °C 90, herein benutzt werden kann

eine 25 ~+40°C-Temperatur.

3. sollten alle Materialien, auf menschlicher Gesundheit und anderem Ausrüstungselement ungiftig, nicht ätzend sein

Nebenwirkungen.

Der Auftritt schließt Form, keinen Grat, keine Blasen, keine Sprünge und Lücken ab und verwirft sich, Verunreinigung

Defekte. Die ganze Hintergrundfarbe sollte gleichmäßig kontinuierlich sein. Schöner Auftritt und

bequemer Bau, niedrig- Verminderungsverlust, angemessene Struktur, verstärkter Kern wird herein repariert

der Anschlusskasten, die Hülle hat die Erdung, das passend für Faseroptikflachkabel und Innenkabel.

Einzigartiger Entwurf, 19-Zoll-Gestell oder Wandberg.

Mechanische Eigenschaften

Dehnfestigkeit: sollte axialer Dehnfestigkeit widerstehen nicht weniger als 500N zwischen Kabelanschluß

boxen Sie und das Kabel und nicht kleiner als 5N zwischen Verdrahtungszopf und Anschlusskasten.

Druckversuch: Kabelanschlusskasten jeder sollte in der Lage sein, dem vertikalen statischen Druck zu widerstehen

nicht kleiner als 200N.

Torsionstest: Kabelanschlusskasten sollte in der Lage sein, dem Drehungswinkel zu widerstehen.

Elektrische Eigenschaften

Lichtwellenleiterkastenmetallkomponente und -kabel asphaltieren die Verstärkung des Kernes, der Kabelmetallkomponenten und des Grundisolationswiderstandes

Isolationswiderstand:

keine sein sollten weniger als 2*104M Ohm, Prüfspannung: 500V (DC).

 Spannungsstärke:

kein Zusammenbruch, kein Bogenphänomen an 15Kv DC unter 1min, kein Zusammenbruch, kein Bogenphänomen.
