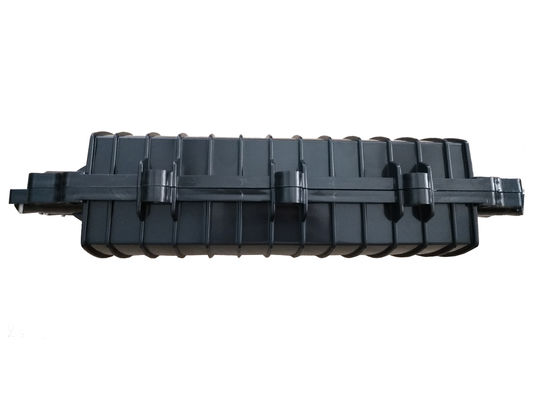

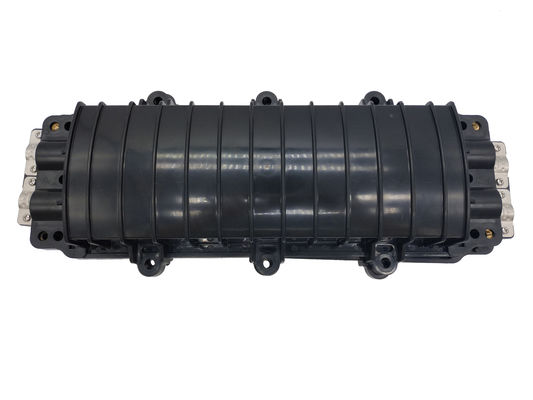

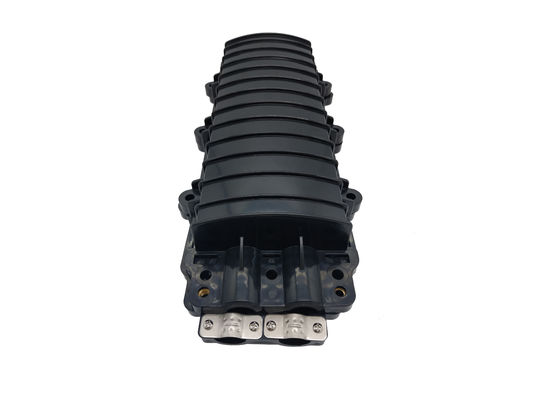

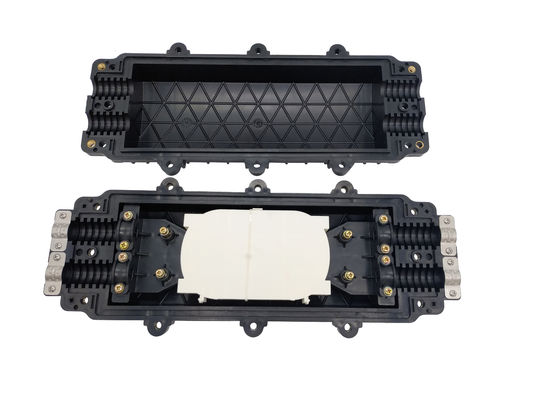

ABS entkernt Inline-Faser-Optikspleiß-Schließung 144 2In, die 2Out Lufteinsteigeloch-Einschließung begrub
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMaterial | ABS-Inline-Schließung | Maß | 470x180x125 Millimeter |
---|---|---|---|
Maximale Kapazität | Einzelner Faseroptikkasten mit 144 Kernen | Kabelanschlüsse | 2in Schließung Spleiß 2out |
Kabeldurchmesser | max. φ22mm | Behälterquantität | Kerne 6pcs 24 verstärken Behälter |
Nettogewicht | 2.5kg | Betriebstemperatur | -40℃ zu +70℃ |
Anwendung | IP68 im Freien von der Luft, Untertage, Rohr, begraben | ||
Markieren | ABS Inline-Faser-Optikspleiß-Schließung,2In Optikspleiß-Schließung Faser-2Out,Begrabene Luftfaser-Optikspleiß-Schließung |
144 entkernt 2In horizontale Optikspleiß-Inline-Schließung Faser-2Out begrub Lufteinsteigeloch-Einschließung
Dieses Produkt ist für verschiedene Modelllichtleiterkabel mit verschiedenen Strukturen innerhalb φ22mm direkte und Niederlassungsverbindung von Unkosten/von Antenne, von Rohrleitung, von direkter Beerdigung und gut von legen passend, und es ist auch für die Verbindung aller lokalen Plastiktelefonkabel passend.
Faser-Optikspleiß-Einschließungs-Eigenschaften
- Alle Leistungsindikatoren des Produktes erfüllen die Bedingungen des nationalen Standards Yd/t814-2004
- Der Überkarton wird von importiertem hochfestem Technikplastik (ABS) hergestellt und hinzufügte mit Antialternmittel für Hochdruckspritzen. Bogen formte ovale, leichte, hohe mechanische Festigkeit, starke Korrosionsbeständigkeit, Blitzwiderstand, lange Nutzungsdauer, etc.
- Die Metallkomponenten und -befestiger außerhalb des Kofferaufbaus werden vom Edelstahl, Bequemlichkeit gemacht, um in der verschiedenen Umwelt wiederzuverwenden.
- Der Überkarton und die Kabeleinführung werden mit selbstklebenden (nicht vulkanisierten) Gummistreifen versiegelt, zuverlässiger versiegelnder Leistung und einfach, wiederholt geöffnet zu sein, verwendet zu werden und instand gehalten zu werden
- Einzigartiges 3types des Kabelringes (O-Ring) (φ 12.5mm, φ 17mm, φ 20mm) ermöglicht dem Benutzer, entsprechend dem tatsächlichen Außendurchmesser des Lichtleiterkabels flexibel vorzuwählen und effektiv erhöht die Zuverlässigkeit und die Durchführbarkeit der Dichtung der Kabeleinführung des gemeinsamen Kastens.
- Die gelegten Strukturfaser-Spleißbehälter im Kasten und das unabhängige isolierende Erdungsgerät die Kapazitätskonfiguration machen und die Faserexpansion und bequem und sicher erden flexibel.
- Das einzigartige Sekundärlichtleiterkabelverbindungsmittel macht den Lichtleiterkabelkabeleinbau fester und bequem.
Faser-Optikkasten-Spezifikation
MODELL | GJS (04) 3Y |
Maß (L*W*H) | 465*180*120mm |
Maximale Kapazität | bunchy Fasern 144cores |
Kapazität jedes Behälters | 24cores |
Maximale Menge Behälter | 6pcs |
Kabelanschlüsse | 2in 2 heraus |
Kabeldurchmesser | φ22mm |
Nettogewicht | 2.5kg |
Material | ABS |
Biegungsradius Glasfaser | ≥ 40mm |
Zusätzlicher Verlust der Glasfaser | ≤ 0.01dB |
Länge der reservierten Glasfaser | ≥ 1.6m |
Temperaturspanne | - ℃ 40 | + ℃ 70 |
Seitliche Druckfestigkeit | ≥ 2000N/10cm |
Schlagzähigkeit | ≥ 20n m |
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
Faser-Optikspleiß-Schließungs-mitgeliefertes Zubehör
Hauptteil | 1set |
Spleißbehälter | 1-6pcs (konfigurierte wie erforderlich) |
Hitzepsychiaters-Schutzrohre | 1-12bags (wie erforderlich konfiguriert) (schließen Sie Hitzepsychiaters-Schutzrohre, Zahlkennzeichen, Nylonbindungen, Schleifpapier, usw.) ein |
Edelstahlpaket | 1bag (Bolzen M5*30 und Nüsse 2sets, 2 Haken, flache Auflagen Φ 8, 12 Stücke M8-× 12 35 Edelstahlbolzen, 8 Stücke M5 × 20 Edelstahlbolzen-, Edelstahl4pieces Kabel, das Teile drückt, 1-teiligen Hexagonschlüssels) |
Zusätzliches Plastikpaket | 1bag (einschließlich 2 Stecker, 8pieces, das von Φ 12,5, Kabelringe Φ 17 jedes ist |
Selbstklebendes Band | 1roll |
Dichtungsmittel (verpackender Streifen + Rollenverpackung) | 1 Kasten jeder |
Faser-Optikspleiß-Kasten-springende Punkte der Operation
- Wählen Sie den Kabelring ab, der für den Außendurchmesser des Lichtleiterkabels, in das Lichtleiterkabel einzudringen passend ist vor, ziehen Sie weg vom Lichtleiterkabel, die äußere Hülle, innere Hülle und loses Rohr zu entfernen, die Ölfüllmasse im Kabel zu säubern und zu entfernen, und lassen Sie 1,1 | 1.6m Länge aus optischen Fasern und 30 | 50mm Stahlkern.
- Reparieren Sie die Kabelschelle, reparieren Sie das Lichtleiterkabel und reparieren Sie das Lichtleiterkabel, um den Stahlkern zu verstärken. Wenn der Durchmesser kleiner als 10mm ist, ist die Basisstation des Lichtleiterkabels mit selbstklebendem Isolierband gedreht, den Durchmesser 12mm vor Festlegung erreichen zu lassen.
- Die Glasfaser wird in die schweißende Diskette eingeführt, und das durch Hitze schrumpfbare Rohr und das schmelzende Rohr der Hitze sleeved auf irgendeiner der angeschlossen zu werden Glasfasern. Nachdem die Glasfaser geschweißt ist, bewegen Sie den Kühlkörper und das schmelzende Rohr der Hitze, und setzen Sie sich auf den Edelstahl (oder Quarz,), die Dorn verstärken, um den Schmelzpunkt aus optischen Fasern in der Mitte des Schutzrohrs herzustellen aus optischen Fasern. Erhitzen Sie das Schutzrohr passend, um die Glasfaser und das Schutzrohr in eins zu fixieren, und das geschützte Gelenk aus optischen Fasern wird in die Fasernut festgeklemmt (24 Kerne der Glasfaser können auf jede schweißende Diskette verteilt werden)
- Legen Sie die restlichen Glasfasern gleichmäßig in die schweißende Diskette aus optischen Fasern, und richten Sie aus und bringen Sie die aufgerollten Glasfasern mit Nylonbindungen in Position. Die schweißende Diskette wird im Allgemeinen von der Unterseite benutzt, um zu übersteigen. Schließlich werden Glasfasern angeschlossen, die Oberschicht der schweißenden Diskette umfassen und reparieren sie.
- Lokalisieren Sie und benutzen Sie den Erdungsdraht entsprechend den Anforderungen der konstruktiven Gestaltung.
- Wickeln Sie das Lichtleiterkabel um die entsprechende Position der Kabeleinführung des Lüsterklemmeoberteils ein, füllen Sie die Dichtungsbänder in den versiegelnden Nuten auf beiden Seiten vom Rand des Lüsterklemmeoberteils auf, schließen Sie die zwei Oberteile und drücken Sie die Edelstahlbolzen zusammen. Der Druck von Bolzen ist symmetrisch und einheitlich, bis alle Bolzen festgezogen sind.
- Nach Ansicht der legenden Anforderungen, des Selbst den Aufhänger lokalisieren und reparieren für das Legen.
