Nachträglich einbaubares PlastikMonomode- Sc UPC Verbindungsstück-5G 4G in mehreren Betriebsarten

Nachträglich einbaubares PlastikMonomode- Sc UPC Verbindungsstück-5G 4G in mehreren Betriebsarten

FTTH Transceiverkabel 2x3mm Feld-Versammlung Sc UPC schnelles Monomode- Termiantions-Verbindungsstück-5G 4G aus optischen Fasern

Das schnelle Verbindungsstück SC/APC sind die vor-Polier Fabrik, nachträglich einbaubare Verbindungsstücke, die vollständig den Bedarf an der Hand beseitigen, die auf dem Gebiet poliert. Nachgewiesene mechanischer LWL-Spleiß Technologie, Präzisionsfaserausrichtung, einen Fabrik vor-zerspalteten Faserstummel und einen eigenen Index-zusammenpassenden Gelmähdrescher sicherstellend, um eine unmittelbare dämpfungsärme Beendigung entweder Monomode- oder Glasfasern anzubieten in mehreren Betriebsarten.

Spezifikation

Satz-Informationen:

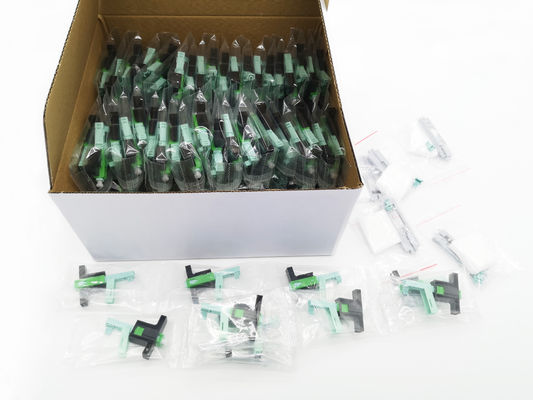

1pc/plastic Tasche, 100pcs/inner Kasten, innerer Kasten 10pcs/Kartonkasten

Produkt-Details:

Dieser der C-Nut-Struktur des schnellen Verbindungsstückgebrauches keramische Plastik nicht oder Metall, Einfügungsdämpfung: das durchschnittliche ≤0.2dB, MAX≤0.4dB, Rückflussdämpfung: ≥50dB.

Kein Bedarf Epoxid- oder Polier, nachträglich einbaubar, Fabrik eingebettete Faser

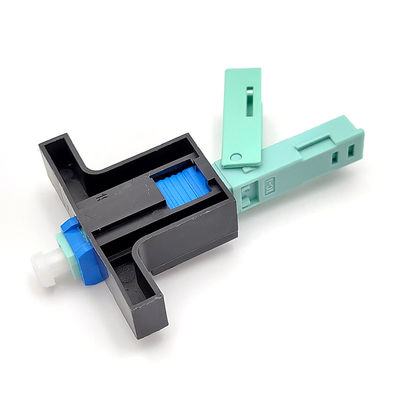

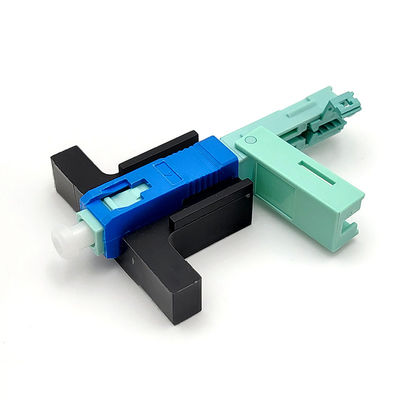

Dieses Verbindungsstück ist Sc/UPC, Abdeckungsart, Gesamtlänge 53mm, hat englisches Benutzerhandbuch zusammen mit dem Versand.

Treffen Sie auf 2mm* 3mm oder 2.0*1.6mm flaches Transceiverkabel zu, die Verlegenheitsspannvorrichtung haben. zu das Kabel am Stiefel für beide Arten Kabel halten.

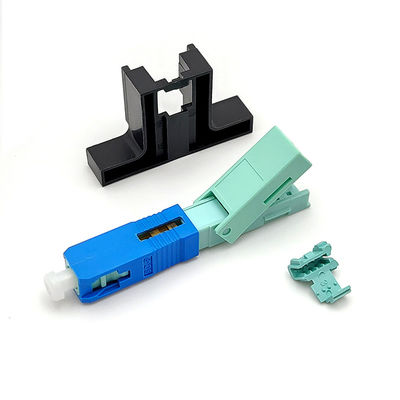

Stiefel ist leichter Schlag auf und ab Art Entwurf, gibt es ein Schwarzes wieder öffnen Werkzeug für multiplizieren Gebrauch.

Es ist guter flammhemmenden und der hohen Qualität der Dichtung Plastik der Leistung. Alle Produkte mit flacher Zwinge UPC und mit Staubkappe vor Lieferung und jeder mit einzelnem Paket.

Wie man die schnellen Verbindungsstücke benutzt?

Verarbeiten Sie die Faser

1. Fügen Sie das Transceiverkabel in die Arbeitswalze bis 50-60mm heraus, ein und streifen Sie die Kabelstärkeschicht ab

2. Drücken Sie das abgestreifte Kabel in die Klammer, dort seien Sie 4points, zum der Faser zuzuschließen

3. Streifen die Kabelbeschichtungsschicht durch den Einsatz die Längsfaserarbeitswalze, zum der Beschichtung von der Faser abzustreifen. Oder Gebrauch Miller-Arbeitswalze stimmen von der Faserklammer überein.

4. Überprüfen Sie die Faser, indem Sie über Richtung 60°into wenn O.K. verbiegen

5. Säubern Sie die Faser mit Alkoholstoff durch 0°wipe und 90°again

6. Stellen Sie die Klammer in das Längenfixiermittel bis Pfeil und Presse zum Ende auf

7. Lageebene auf dem Faserspalterschlitz, stimmen mit dem Ende und die Faser dann zu schneiden überein

8. Schließlich ist die Faserlänge: 19.4mm und 29.4±0.1mm, sehen Bild

Versammlung

Überprüfen Sie das schwarze Schließfach

Fügen Sie die Faser zusammen mit dem v-Eingang bis Faserbiegung, aber nicht in hohem Grade als 1mm als Eingang V ein

Halten Sie Wohnung, Beschichtung und Spannvorrichtung auf dem gleichen Niveau, entfernen den Schalter.

Zerlegung

Bauen Sie die zusätzliche Spannvorrichtung, Sitz auf Schalter zum rechten Ende zusammen

Entriegeln Sie die Faser

Benutzen Sie den exklusiven konvexen Körper, um die Abdeckung zu öffnen, setzen Sie das Oberteil frei

Erhöhung 15°to die Faser ausziehen

Andere ähnliche Arten:

Anwendung

• Voraussetzungsumwelt
• Verbindungen am Schreibtisch für LAN-Umwelt
• Schalttafeln
• Direkte Ausrüstungsbeendigung
• Faser zu den Teilnehmer-/Ausgangs(FTTH) Anwendungen
• Reparatur/Ersatzbedarf
• Ausrüstungstastköpfe

2. treffen Sie auf 2mm* 3mm oder 2.0*1.6mm flaches Transceiverkabel zu

3. Keramischer Plastik der C-Nutstruktur nicht oder Metall, gute Dichtungsleistung, flammhemmend

4. Einfügungsdämpfung: das durchschnittliche ≤0.2dB, MAX≤0.4dB

5. Rückflussdämpfung: ≥50dB

6. Kein Bedarf Epoxid- oder Polier, nachträglich einbaubar, Fabrik eingebettete Faser
