Einzelheiten zu den Produkten

Haus Produits

Abbildung 8-selbsttragendes Stahlbote-Wire Optical Fiber-Kabel GYXTC8Y

Name: Abbildung 8-selbsttragendes Stahlbote-Wire Optical Fiber-Kabel GYXTC8Y
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYXTC8Y
Price: 29.18 USD
Availability: InStock

Markenbezeichnung:	YINGDA
Modellnummer:	GYXTC8Y
MOQ:	2 KILOMETER
Preis:	Verhandelbar

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO,SGS

Kabelwäsche:

Schwarz

Gehäusematerial:

Faserzahl:

1core, 2core,… 12core

Größe des Kabels:

3.5*6.5mm

Anwendung:

FTTH-Luftberg, Rohr, begraben, Rohrleitung, Untergrund

Stärker:

Stahldraht

Verpackung Informationen:

2km/hölzerne Trommel

Hervorheben:

PET Hüllen-Lichtwellenleiter

Stahldraht-Lichtwellenleiter

GYXTC8Y-Lichtwellenleiter

Beschreibung des Produkts

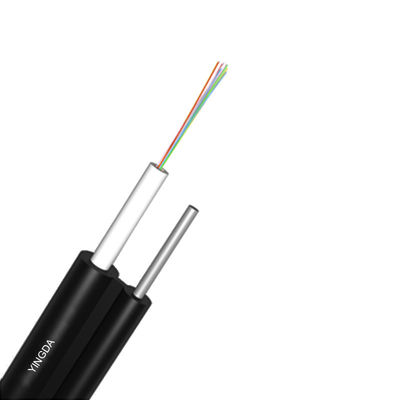

Abbildung 8 Selbsttragende Stahlmessengerdraht Glasfaserkabel GYXTC8Y

Die Fasern werden in ein loses Rohr aus hochmodularem Kunststoff gelegt, das mit einer wasserdichten Füllung gefüllt wird, um die Fasern an Ort und Stelle zu halten.und für den Außenbereich geeignet, und dann mit einer PE-Außenhülle, um es vor Bruch oder schlechtem Ziehen zu schützen.um eine ausreichend gute Zugfestigkeit zu erhalten.

Anwendung von Glasfaserdroppenkabeln

Diese Spezifikation deckt die allgemeinen Anforderungen an ein selbsttragbares optisches Kabel mit Zentrumröhrchen für die Anbringung in der Luft nach Abbildung 8 ab.

Eigenschaften

Nichtmetallische Stärke hat eine ausgezeichnete Anti-Elektromagnetik Fähigkeit
Nachgewiesene Lockerrohrkonstruktion für gute Leistung
Ausgezeichnete mechanische und ökologische Eigenschaften
Gute Flexibilität und Biegefähigkeit
Kleiner Außendurchmesser, leichtes Gewicht, einfach zu installieren

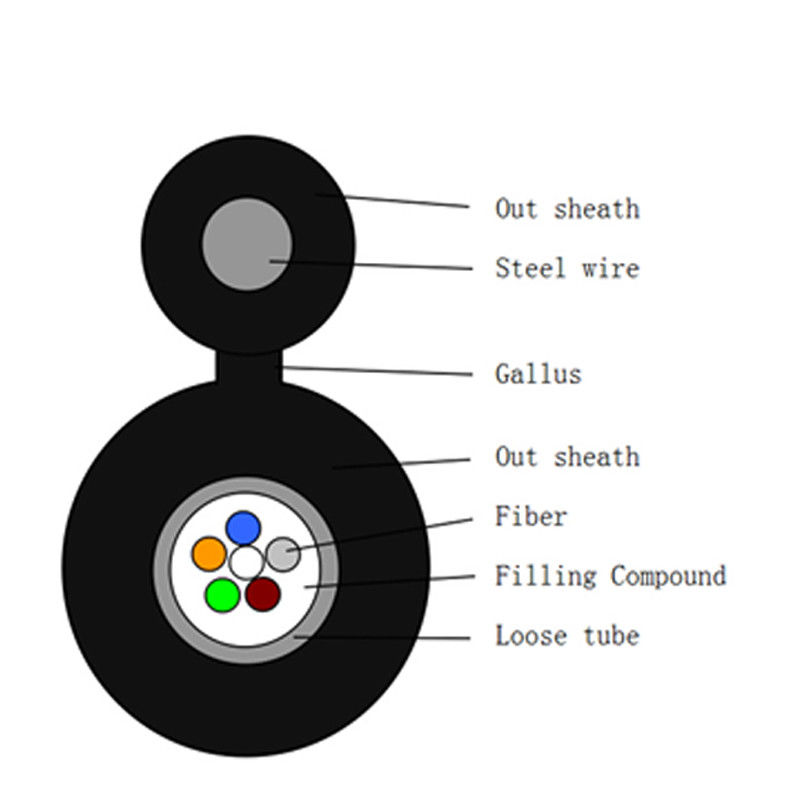

Kabelstruktur

Typ des Kabels	GYXTC8Y
Anzahl der Fasern	2 bis 12 Kerne
Feuchtigkeitsbarriere	Wassersperrsystem
Zentrale Stärke	Material	FRP
Zentrale Stärke	Durchmesser	1.4 mm
Geistige Stärke	Material	Zinnstahldraht
Geistige Stärke	Durchmesser	1.2 mm
Löse Röhre	Material	PBT
Löse Röhre	Durchmesser	F2.0 mm
Kabelfüllung	Material	Kabelfüllmittel
Außenhülle	Material	PE
Außenhülle	Durchmesser	10,70 ± 0,2 mm

Farbcode der Faser

Anzahl der Fasern pro Rohr 8Kerne	1	2	3	4	5	6
	Blau	Orangen	Grün	Braun	Grau	Weiß
	7	8	9	10	11	12
	Rot	Schwarz	Gelb	Violett	Rosa	Wasser

Mechanische Eigenschaften des Kabels

Kern	Kabeldurchmesser	Gewicht
2 Kerne bis 24 Kerne	3.2 * 6,5 mm	55 ±5 kg/km
Min. Biegeradius ((mm)	Langfristig	10D
Min-Bogen Radius ((mm)	Kurzfristig	20D
Min zulässig Zugfestigkeit ((N)	Langfristig	600
Min zulässig Zugfestigkeit ((N)	Kurzfristig	1500
Zersetzungslast (N/100 mm)	Langfristig	600
Zersetzungslast (N/100 mm)	Kurzfristig	1500
Betrieb Temperatur (°C)	-40+70
Einrichtung Temperatur ((°C)	-15+60

Eigenschaften der Fasern

Art der Faser		Einheit	S.M. G652	S.M. G652D	MM 50/125	MM 62.5/125	MM OM3-300
Die Situation		m	1310/1550	1310/1550	mit einer Breite von nicht mehr als 15 mm	mit einer Breite von nicht mehr als 15 mm	mit einer Breite von nicht mehr als 15 mm
Abschwächen		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Abschwächen		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	- Was ist los?	- Was ist los?
Dispersion	1550 nm	PS/n*km	- Was ist los?	≤ 18 Jahre	- Was ist los?	- Was ist los?	Verminderung
Dispersion	1625 nm	PS/n*km	- Was ist los?	≤ 22	- Was ist los?	- Was ist los?
Bandbreite	850 nm	MHZ.KM	- Was ist los?	- Was ist los?	¥ 400	¥160	Bandbreite
Bandbreite	1300 nm	MHZ.KM	- Was ist los?	- Was ist los?	¥800	¥500
Null-Dispersionswellenlänge		m	1300 bis 1324	¥1302, ≤1322	- Was ist los?	- Was ist los?	₹ 1295, ≤ 1320
Nullverstreuungsneigung		m	≤ 0092	≤ 0091	- Was ist los?	- Was ist los?	- Was ist los?
PMD Höchstmenge einzelner Fasern			≤ 02	≤ 02	- Was ist los?	- Was ist los?	≤ 011
PMD-Entwurfsverknüpfungswert		Das ist nicht wahr. m)	≤ 012	≤ 008	- Was ist los?	- Was ist los?	- Was ist los?
Wellenlänge der Faserabschnitte λc		m	¢ 1180, ≤1330	¥1180 ≤1330	- Was ist los?	- Was ist los?	- Was ist los?
Kabelschnitt Wellenlänge λcc		m	≤ 1260	≤ 1260	- Was ist los?	- Was ist los?	- Was ist los?
MFD	1310 nm	Ich weiß nicht.	9.2+/-0.4	9.2+/-0.4	- Was ist los?	- Was ist los?	- Was ist los?
MFD	1550 nm	Ich weiß nicht.	10.4+/-0.8	10.4+/-0.8	- Was ist los?	- Was ist los?	- Was ist los?
Zahlen Abdeckung (NA)			- Was ist los?	- Was ist los?	0.200+/ - Oh, nein.015	0.275 +/- 0. 015	0.200+/-0 .015
Schritt (mittlerer zweiseitiger Schritt) Messung)		dB	≤ 005	≤ 005	≤ 010	≤ 010	≤ 010
Unregelmäßigkeiten über Fasern Länge und Punkt		dB	≤ 005	≤ 005	≤ 010	≤ 010	≤ 010

Diskontinuität
Differenzrückstreuung Koeffizient	dB/km	≤ 005	≤ 003	≤ 008	≤ 010	≤ 008
Einheitlichkeit der Dämpfung	dB/km	≤ 001	≤ 001
Kerndurchmesser	Ich weiß nicht.			50+1/1.0	62.5+/-2.5	50+1/1.0
Durchmesser der Verkleidung	Ich weiß nicht.	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Nicht kreisförmiges Verkleidungsmaterial	%	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Durchmesser der Beschichtung	Ich weiß nicht.	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Beschichtung/Schaffinch Konzentrischer Fehler	Ich weiß nicht.	≤ 120	≤ 120	≤ 120	≤ 120	≤ 120
Beschichtung ohne Kreislänge	%	≤ 60	≤ 60	≤ 60	≤ 60	≤ 60
Fehler bei der Konzentrizität des Kerns/der Verkleidung	Ich weiß nicht.	≤ 06	≤ 06	≤ 15	≤ 15	≤ 15
Ruder (Radius)	Ich weiß nicht.	≤ 4	≤ 4	- Was ist los?	- Was ist los?	- Was ist los?

Paketinformationen

1.Verpackungsmaterial: Holztrommel

2.Packungslänge: 2 km, 3 km, 4 km oder nach Maß.

3. anpassen: Logo, Teilnummer, Länge, Material, Faserfarbe usw.
