24 Port SC APC Connector 19" ODF Glasfaser Patch Panel Verteilung Rahmen Weißes Metall Rack Mount

Das Fiberoptik-Patch-Panel ist die Hilfsgeräte für die Endverkabelung in optischen Glasfaserübertragungsnetzen.

die für die direkte Verknüpfung und Verzweigung von optischen Kabeln in Innenräumen geeignet ist und die Faser schützt.

1U Patch Panel Spezifikation

Optisches Verteilfeld Eigenschaften

Anwendbar in der Endung und 19' Standardstruktur,Rackmontage, kaltgewalzte Stahlplatte, mit elektrostatischem Sprühen, 1,2 mm Dicke nach dem Lacken.total glatt, keine Risse oder Fingerabdrücke.

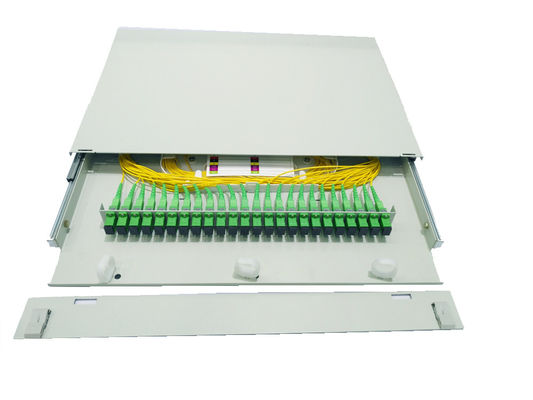

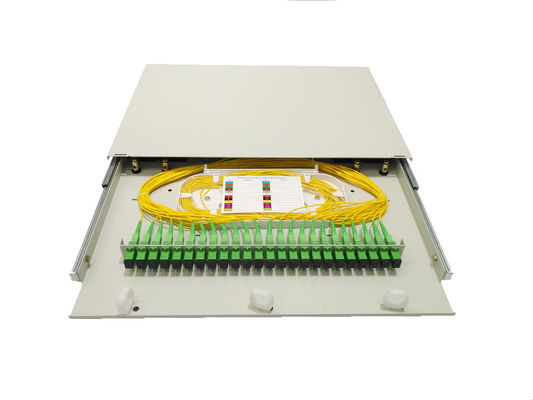

1U Höhe 44.54mm kann 24pcs SC simplex Adapterplatte halten, der Adapter ist mit Flanschloch, alle Box mit Schrauben geliefert, um die Adapter auf der Platte zu befestigen, um es während des langfristigen Transports stabil zu machen,Nicht ausrutschen.

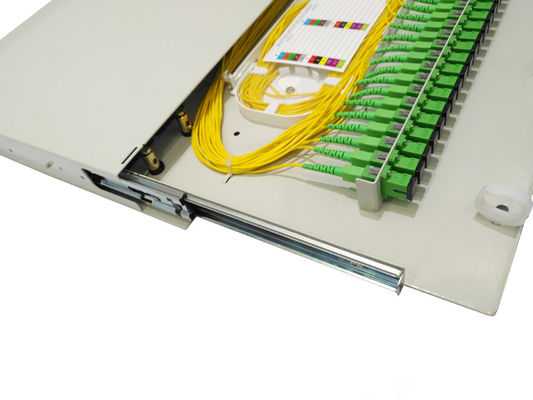

1U 24Cores mit einem 1-teiligen Fusionsspliß-Tray, maximal 24Cores Sing-Fiber-Speicher, genügend Platz für 1,5 Meter lange Faserverwaltung oder -Speicherung.

Die Box kann auf dem ODF-Rahmen mit 19 oder 23 Zoll montierbaren Ohren montiert werden, die mit der Zubehörtasche konfiguriert werden, mit ausreichend Schrauben, bei der Lieferung, nicht an der Box befestigt.Bitte nehmen Sie es bei der Baustelle raus..

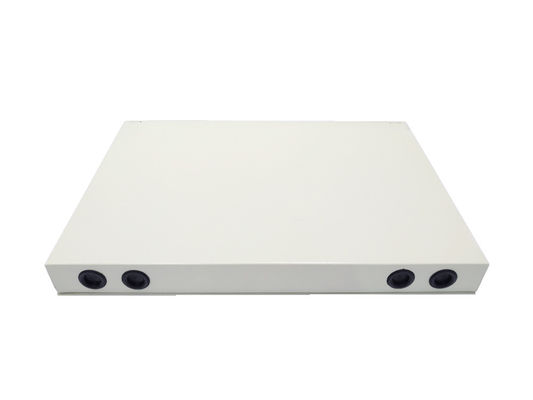

Die Box mit 4-teiligen Kabel-Eingangsklemmen und Gummi-Dichtungen, um Staub oder Ratten zu verhindern, was die Faserverwaltung einfach und schön macht.Es ist eine lange Zeit, keine Pause., ist es sehr glatt und bequem, aus dem inneren Tablett zu nehmen.

Es gibt auch 3Plastikkabelklemmen für Kabel Ausgang Management, Menschlichkeit Design, es gibt viele Arten von Klemmen wählen können.

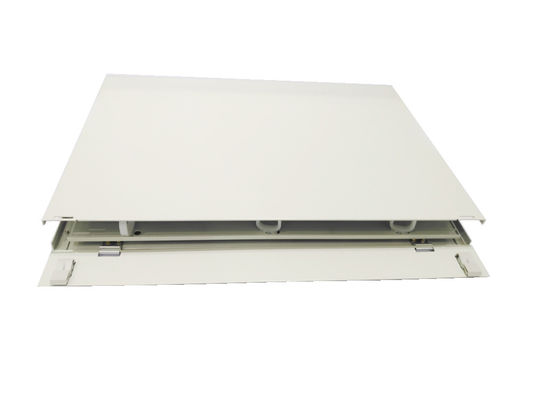

Die gesamte Schachtel wird mit einem Klemm vorne geschlossen und kann mit einem Metallhalter am Boden nach oben oder unten gedreht werden. Bei der Lieferung wird sie zum besseren Schutz geschlossen.

Umweltanforderungen:

Nicht geeignet für den Gebrauch im Freien, sollte bei Bedarf Schutzmaßnahmen getroffen werden.

Materialeigenschaften

Materialien für Glasfaser-Patch-PanelsistKorrosionsbeständigkeit,stabile physikalische und chemische Eigenschaften alle Materialien müssen kompatibel sein,

und ist mit optischen Kabelschicht- und Verkabelungspigtail kompatibel- Die Hülle.

Zur Vermeidung von Korrosion und sonstigen elektrischen Schäden müssen diese Materialien mit den übrigen Materialien kompatibel sein.Ausrüstung, die in der Patch-Panel verwendet wird

1. Wenn diePatch-Panels aus Maschinenbau-Kunststoffen, deren Verbrennungsleistungmit einer Prüfung nach GB/T5169.7 dauert die Prüfung30er Jahre.

2.Verwendung eines Optikfaserverbinders zur Verstärkung des Schutzes die Materialien und die Füllstofftemperatur bei heißem Schmelzenmindestens 120 ° seinC, thermische Erweichung

Die Temperatur darf nicht unter 90 °C liegen.- Nein.C, kann in ein 25 ~ +40°Temperaturen von C.

3. EineAlle Materialien sollten nicht toxisch, nicht ätzend für die menschliche Gesundheit sein.und andere AusrüstungselementeNebenwirkungen.

Das Aussehen muss vollständig sein, ohne Burr, keine Blasenkeine Risse und Hohlräume, Verformungen, UnreinheitenFehler.

Die Farbe des Hintergrunds sollte einheitlich und kontinuierlich sein.eine bequeme Konstruktion,geringe DämpfungVerlust,

 angemessene Struktur, verstärkter Kern ist festindie Endbox, die Hülle hatErddraht,

 mit einer Breite von mehr als 10 mm,Kabel für den Innenraum.

Einzigartiges Design, 19 Zoll-Rekoder Wandmontage.

Mechanische Eigenschaften

Ziehfestigkeit:die Zugfestigkeit muss zwischen Kabel-Endkasten und Kabel nicht weniger als 500 N und zwischen Kabel-Schraubschwanz und Endkasten nicht weniger als 5 N betragen.

Kompressionsprüfung: jedes Kabel-Endgerät sollte dem vertikalen statischen Druck standhalten können

nicht weniger als 200N.

Drehtest: Die Kabelschraube sollte dem Drehwinkel standhalten.

Elektrische Eigenschaften

1. Metallkomponente für Glasfaserkabelboxen und Kabel-Metallverstärkungskern, Kabelmetall
2. Komponenten und Bodenisolierungswiderstand
3. Isolierwiderstand:
4. sollte mindestens 2*104M Ohm sein, Prüfspannung: 500 V (DC).
5. Spannungsstärke:
6. keine Ausfall, kein Bogenphänomen bei 15Kv Gleichstrom unter 1min, keine Ausfall, kein Bogen
7. - Das ist ein Phänomen.
