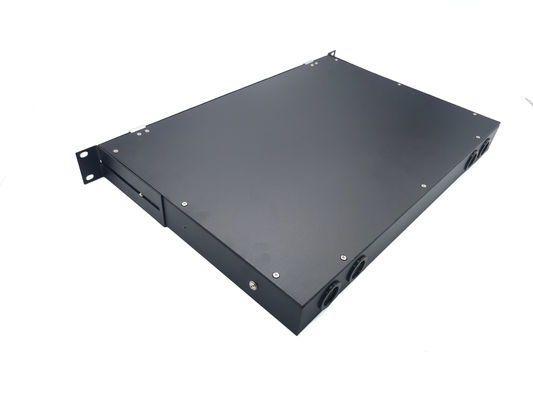

19" 24 Port-Sc-Metallfach, das ODF-Faser-Optikschalttafel schiebt

19 24 Port SC Metallschublade Schiebeplatte aus ODF-Faseroptik

24 Port SC Glasfaser ODF Metallschublade Schiebeplatten aus Glasfaser 19

GPSR-Reihe SC Rack Mount Schiebe-Faseroptik-Patch-Panels werden mit SC-Adaptern und Splice-Management-Kit in der Fabrik vorgeladen,es bietet ein Mittel, um die verschmolzenen optischen Fasern ordnungsgemäß zu lagern.

Die Haupteigenschaften dieser Patch-Panels sind die schiebebare Metallfusionsschüssel, die in verschiedenen Arbeitswinkeln eingestellt werden kann, um die Montage und Wartung zu erleichtern.Die Patch-Panels sind mit einer vorderen Abdeckung ausgestattet, um Installations- und Wartungsarbeiten zu unterstützen..

Spezifikation

Faser-Pacth-Panel Merkmale

• Anwendbar in der Endung und in der 19' oder 23' Standardstruktur
• Rackmontage im optischen Verteilerrahmen ODF mit Montageohren mit Löcher
• Für FC, SC, ST, LC, E2000-Adapter auf Anfrage geeignet
• 1.2mm kaltgewalzte Stahlbleche mit elektrostatischem Sprühen;
• Boxgröße: 430*300*1U verfügbar, für Kosteneinsparungen kann die Tiefe 250mm oder 200mm betragen;
• Metallschiebefach des Splitters und der Unterseite, einfacher und schneller zu bedienen, ohne die Abdeckung zu öffnen, und für die Faserverwaltung zu entfernen;
• Design der Clip-Abdeckung, staubdicht und gesamte Box geschlossen, wenn sie nicht in Betrieb ist;
• 4 Kabel-Eingangsöffnungen hinten mit Gummidichtung zur Staubvermeidung, jeweils mit Kabelklemmen und Schutzvorrichtungen
• Alle Metallteile sind aus Edelstahl für eine lange Lebensdauer.

ODF-Produktdetails

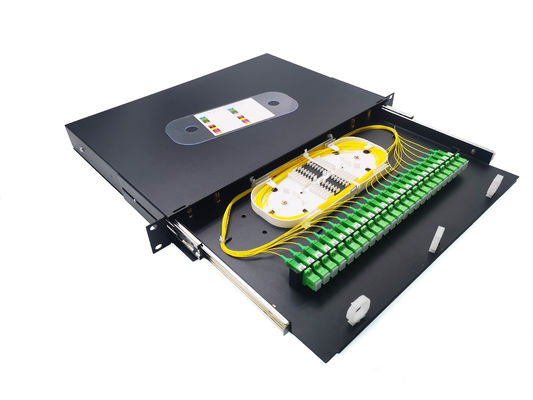

Das ODF kann maximal 24 PCs SC Adapter und Schnalle installieren, es hat Kabelklemmen, Nylon-Bindung für Fasermanagement und etwa 1,5 Meter langen Faser-Speicherplatz,Die Metallschieberegler sorgen dafür, dass die Faserverwaltung einfacher und überzeugender wirdAuf beiden Seiten werden Ohren für eine 19 Zoll große Halterung sein.

Der Kabel wird mit einem 4 Stück langen Kabel eingegeben, der mit einem Gummiverschluss für Staubsicherheit versehen ist, der maximale Durchmesser beträgt 20 mm.

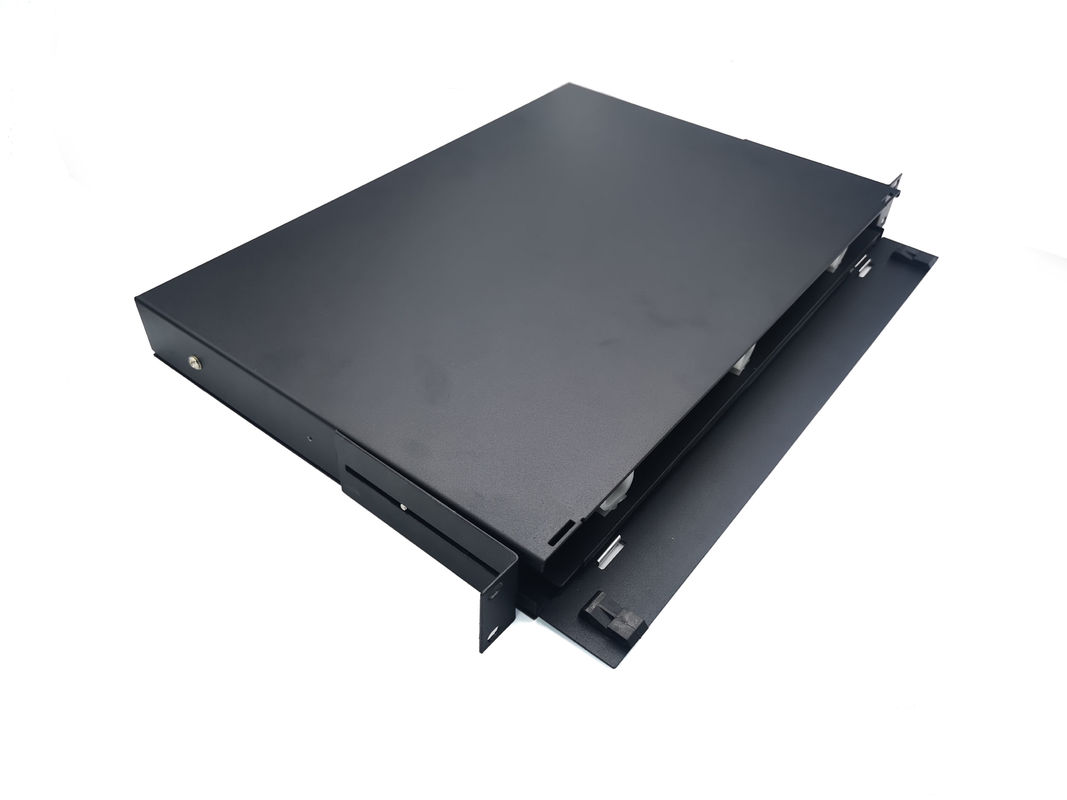

Die ODF ist total 19 Zoll, und haben eine Haustür mit Schloss, in Betrieb, müssen nur das Schloss öffnen dann kann den inneren Teil herausziehen.

Jeder von den 24 Kernkernen wird ein Stück Fusionssplitter mit transparenter Abdeckung haben. Auf der Abdeckung befindet sich ein Nummernzeichen für eine bessere Verwaltung und Verteilung.Jedes Tablett hat 24 Stück Wärmeschrumpfschutzrohr-Schlitze von 1 Schicht.

Die Adapterplatte ist an der Unterseite mit Schrauben befestigt. Wir können 12SC, 24SC, 48SC, 96SC oder 144SC Adapter auf Kundenwunsch verwenden, ST FC LC oder E2000 ist erhältlich.Alle Adapter werden auf der Adapterplatte durch Schrauben auch fixiert werdenWir brauchen uns keine Sorgen um Verluste während des Transports machen.

Die Schachtel wird auf dem optischen Verteilrahmen montiert, jede Montage Ohren werden mit 3pcs Schrauben in der Zubehörtasche ausgestattet sein.

Verpackung: 1 Stück/einziger Karton, um den Karton zu schützen, werden Schaumstoffe an den Ecken und eine Plastiktüte im Inneren enthalten.

Zubehörbeutel:Heizschutzrohr, Nylon-Schlips, Ohr- und Schraubenbefestigung, Etikettenmarkierung usw.

Verpackungsinformationen
