| Markenbezeichnung: | yinga |
| Modellnummer: | PLCS-MD-232-1323 |
| MOQ: | 50pcs |
| Lieferzeit: | 5-8days |
| Zahlungsbedingungen: | Westverband, T/T, Moneygram |

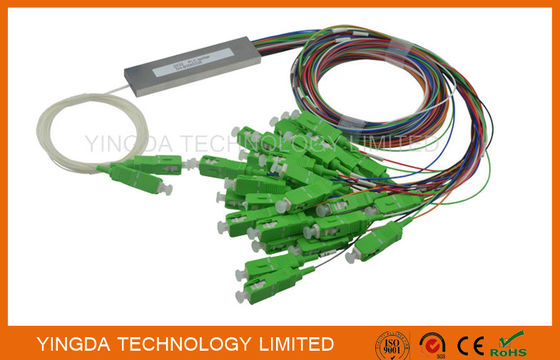

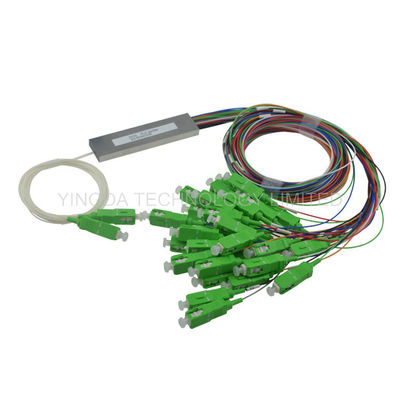

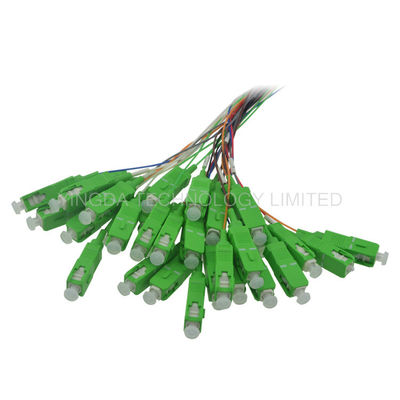

Mikrofaser 2x32 Optik-PLC-Teiler 900um Sc-/APC-Verbindungsstück LSZH G657A 1M
Eigenschaften
Plc-Chip
Stahlrohrgröße: 60*7*4mm
Minimodulgröße: 80×20×6mm
Hauptanwendung
Installieren Sie in den KabelVerteilerkasten, Modulkasten, Spleißschließung oder der Verdrahtungskasten, das usw.
Zum Beispiel:
Plc-Teiler Spezifikationen
Teiler PLC-1×N
|
Parameter |
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
||
|
Faserlänge |
SMF-28e oder Kunde entscheiden |
|||||||
|
Betriebstemperatur (Nanometer) |
1260~1650 |
|||||||
|
Einfügungsdämpfung (DB) |
typisch |
3,7 |
6,8 |
10,0 |
13,0 |
16,0 |
19,5 |
|
|
Maximum |
4,0 |
7,2 |
10,5 |
13,5 |
16,9 |
21,0 |
||
|
Einheitlichkeitsverlust (DB) |
Maximum |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2,5 |
|
|
Rückflussdämpfung (DB) |
Minimum |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
Abhängiger Verlust der Polarisation (DB) |
Maximum |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,4 |
|
|
Richtdämpfung (dB) |
Minimum |
55 |
55 |
55 |
55 |
55 |
55 |
|
|
Wellenlängenverlust (DB) |
Maximum |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,8 |
|
|
Temperaturverlust (- 40~+85℃) |
Maximum |
0,5 |
0,5 |
0,5 |
0,8 |
0,8 |
1,0 |
|
|
Betriebstemperatur (℃) |
-40~+85 |
|||||||
|
Lagertemperatur (℃) |
-40~+85 |
|||||||
(Gemessen an der Raumtemperatur und schließt Verbindungsstückverlust) aus
Teiler 2×NPLC
|
Parameter |
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
|
Faserlänge |
SMF-28e oder Kunde entscheiden |
||||||
|
Betriebstemperatur (Nanometer) |
1260~1650 |
||||||
|
Einfügungsdämpfung (DB) |
typisch |
3,8 |
7,4 |
10,8 |
14,2 |
17,0 |
21,0 |
|
Maximum |
4,2 |
7,8 |
11,2 |
14,6 |
17,5 |
21,5 |
|
|
Einheitlichkeitsverlust (DB) |
Maximum |
1,0 |
1,4 |
1,5 |
2,0 |
2,5 |
2,5 |
|
Rückflussdämpfung (DB) |
Minimum |
50 |
50 |
50 |
50 |
50 |
50 |
|
Abhängiger Verlust der Polarisation (DB) |
Maximum |
0,2 |
0,2 |
0,4 |
0,4 |
0,4 |
0,5 |
|
Richtdämpfung (dB) |
Minimum |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wellenlängenverlust (DB) |
Maximum |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1,0 |
|
Temperaturverlust (- 40~+85℃) |
Maximum |
0,5 |
0,5 |
0,5 |
0,8 |
0,8 |
1,0 |
|
Betriebstemperatur (℃) |
-40~+85 |
||||||
|
Lagertemperatur (℃) |
-40~+85 |
||||||
(Gemessen an der Raumtemperatur und schließt Verbindungsstückverlust) aus
Anmerkungen:
Verpacken Sie Spezifikationen und Maße
Teiler 1×N
|
Einzelteil |
Aufgeteiltes Verhältnis |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Stahlrohr |
L*W*D |
40×4×4 |
40×4×4 |
50×7×4 |
50×7×4 |
60×12×4 |
|
Mciro-Modul |
50×7×4 |
60×12×4 |
80×12×4 |
80×20×6 |
100×40×6 |
|
|
ABS-Modul |
100×80×10 |
100×80×10 |
100×80×10 |
140×114×18 |
140×114×18 |
Teiler 2×N
|
Einzelteil |
Aufgeteiltes Verhältnis |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Stahlrohr |
L*W*D |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
60×12×4 |
|
Mciro-Modul |
60×7×4 |
80×12×4 |
80×12×4 |
80×20×6 |
100×40×6 |
|
|
ABS-Modul |
100×80×10 |
100×80×10 |
100×80×10 |
140×114×18 |
140×114×18 |
Faserverbindungskabel und andere Anforderungen
|
Parameter |
Wert |
||
|
Faser |
Art |
G657A1 |
|
|
Außendurchmesser |
Millimeter |
0,9 |
|
|
Fibe-Länge |
Meter |
1 |
|
|
Faserbeschichtung |
PVC/LZSH |
LSZH |
|
|
Ärmel (Material, Farbe, Länge) |
Input |
0,25 Hytrel |
|
|
Ertrag |
0,25 Hytrel |
||
|
Verbindungsstücke |
FC/SC/LC/ST, UPC oder APC |
||
|
Hochs und Tiefs-Temperaturzyklus |
10 Zyklen |
||

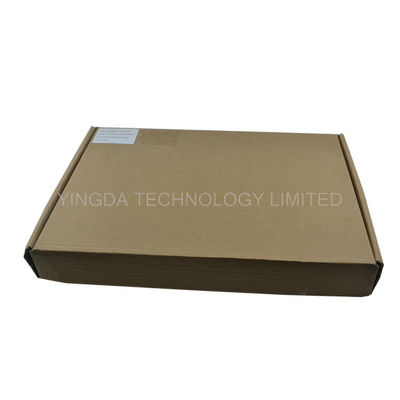

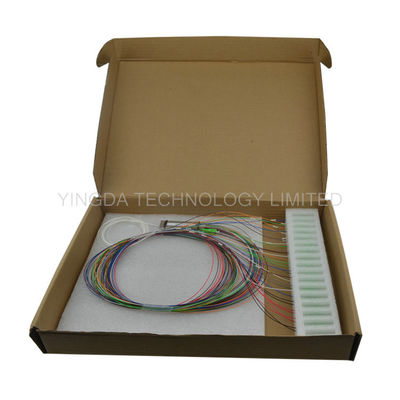

Produktpaket:
WERKSTÄTTEN
BEGRENZTE YINGDA-TECHNOLOGIE wurde 2008, ist Chinas in der Elektronikherstellung hergestellt
Mittel-Shenzhen, neben Hong Kong und nur 40 Minuten weg von Shenzhen-Flughafen. Das convenie
NT-Transport, schnelle Logistik kann leistungsfähigere Dienstleistung Kunden auf der ganzen Welt erbringen.
Unser Firmen-Erzeugnis und Export hauptsächlich terminall Kasten, Spleißschließung, Faser Optik-patchcord, planares optisches
Wellenleiter PLC-Teiler, otpical Koppler FBT, Verdrahtungshandbuch, Kommunikation aus optischen Fasern, optisches aktives/passives
Geräte. Unsere Produkte sind an mehr als 10 Ausland und Regionen, hauptsächlich im Süden verkauft worden
Amerika, Nordamerika, Europa und Mittlerer Osten und andere Länder und Regionen. Weil unser
unabhängiger Entwurf, unabhängige Produktion, die unabhängige Qualitätskontrolle, Selbstexport stellt besser sicher
und schneller mehr Service. Unterstützen Sie die hochwertigen Produkt und Service, wir absolut verringert nicht
Produktnormen, zum am Preiswettbewerb teilzunehmen. So glauben wir dass YINGDA-TECHNOLOGIE
Ist Ihre beste Wahl BEGRENZT.
Qualitätssicherung
Produktstandards:
1. Die Volksrepublik- Chinakommunikation industriekompatibel: planarer optischer Wellenleiter integriert
Strahlenganggeräte - Teil 1: Basiert auf optischem Teiler YD/T200.1 (PLC) des planaren Lichtwellenstromkreises
-2009;
2. Die Volksrepublik- Chinakommunikation industriekompatibel:: Faseroptikverbindungsstück YD/T 1272-
2007;
3. In Verbindung stehende Zuverlässigkeitsstandards: Telcordia GR-1209-CORE, Telcordia GR-1221-CORE, Telcordia GR-326
- KERN.
Warentestmethoden und -technologie:
Testgerät - Agilent-Ausrüstung. Für allen Produkttest, bevor Sie versenden, stellen Sie Produktparameter herein sicher
zeichnen Sie mit Industriestandards und Kundenanforderungen; TemperaturZyklustestkasten, Trockenofen, hoch
Temperatur und hohe Feuchtigkeit prüfen Umweltprüfgerät des Kastens und der Zuverlässigkeit, und wir arbeiten zusammen
mit nationalem Laboratorium stellen solch eine rigorose Reihen der Zuverlässigkeitsüberprüfung das Produkttreffen sicher
entsprechende Zuverlässigkeitsanforderungen.
Qualitätssicherungssystem:
Qualitätspolitik: zu den Bedarf von Kunden erfüllen und Qualität, Kosten und Lieferfrist ununterbrochen verbessern,
verbessern Sie Kundendienst.
Qualitätssicherung:
Vom Eingangsdatum von Waren von Partei A, ein freier Ersatz des Jahres, zwei Jahre verantwortlich für
Wartung. Wegen der externen Faktoren wie künstlicher Schaden und Ausrüstung übersteigen Sie Garantie
Zeitraum, Wartungsgebühr entsprechend Produktherstellern von Produkt und Service lädt auf.
Qualifikationsbescheinigung
ISO9001: Qualitätssicherungssystemzertifikat 2008
Tcl-Produktzertifikat
Produktzuverlässigkeits-Reverifikationsprinzip: alle zwei Jahre, zum einer kompletten Zuverlässigkeitsreverifikation zu tun.
