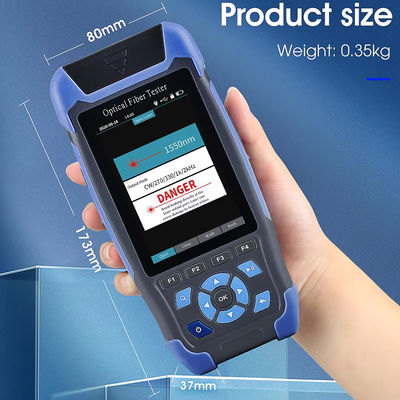

Mini OTDR 9 in 1 Mulit-Funktion Tester 1310/1550nm SM Testbereich 5m-60Km mit APC UPC SC/FC/ST/LC Adapter

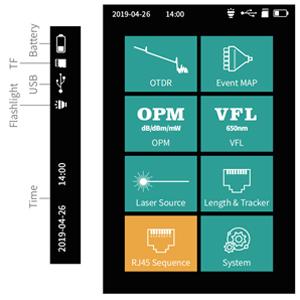

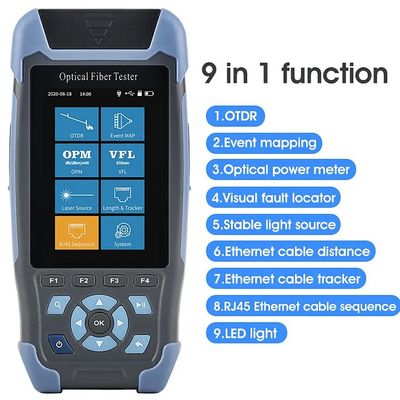

Mini-Multi-Funktion OTDR hat eine kompakte Struktur und stabile Leistung. Diese OTDR-Testwellenlänge beträgt 1310/1550nm, dynamischer Bereich 24dB/22dB. Die Messdistanz beträgt 5m~60km.652 optische FasernEs ist mit OPM (8 Standardwellenlängen 850/980/1300/1310/1490/ 1550/1625/ 1650nm) ausgestattet, OLS 1310/1550nm, VFL 10KM, RJ45-Test ausgestattet.Diese Mini OTDR haben die meisten Funktionen und die meisten kostengünstig auf dem aktuellen Markt.

Die Anwendungsbereiche sind hauptsächlich: Wartung und Prüfung von Telekommunikationsleitungen, Kabelhersteller, Prüfung von FTTX.

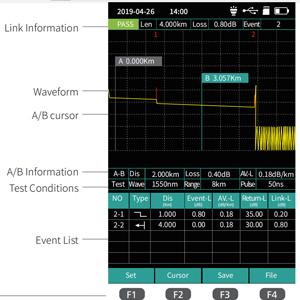

Mini-Pro OTDR

• Wellenlänge: 1310nm/1550nm±20nm
• Fasertyp: G.652
• Dynamischer Bereich: 24 dB/22 dB
• Blinde Zone: 3 m
• ATT Blinde Zone: 8 m
• Testreichweite: 5 m bis 60 km
• Impulsschnitt: 3ns~10us
• Genauigkeit: ± 1 m + Probenahmeintervall + 0,005% × Prüfentfernung
• Genauigkeit des Verlustes: ±0,05 dB/dB
• Probenahmepunkte: 16 bis 128 k
• Probenauflösung: 0,05 m bis 8 m
• Genauigkeit der Reflexion: ±3 dB
• Datenspeicher: Interne:≥600;Externe:TF-Karte
• Dateiformat: SOR Standarddateiformat
• Anschluss: FC/UPC ((Austauschbar SC,ST)

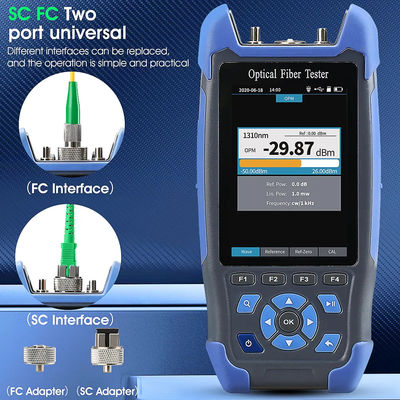

OPM

• Wellenbereich: 800 nm bis 1700 nm
• Schnittstellentyp: Universalverbindung FC/SC/ST
• Prüfbereich: -50 dBm+26 dBm
• Unsicherheit: ± 5%
• Frequenzkennzeichnung: CW/270/330/1k/2kHz
• Kalibrierwellenlänge: 850/980/1300/1310/1490/1550/1625/1650 nm

OLS

• LD-Typ:FP-LD
• Wellenlänge:1310nm/1550nm±20nm
• Ausgangsleistung: ≥-5 dBm
• Modulationsfrequenz: 270/330/1k/2kHz
• Stabilität: CW,±0,5 dB/15min (Prüfung nach 15 Minuten Vorheizung)
• Anschluss: FC/UPC ((Austauschbar SC,ST)

VFL

• Wellenlänge: 650nm±20nm
• VFL: ≥ 10 km
• Modus: CW/1Hz/2Hz
• Anschluss: FC/SC/ST

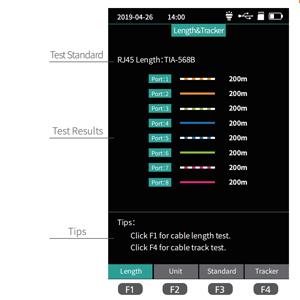

Messung der RJ45-Kabellänge

• Testreichweite: 300 m
