16 Port Fiber Optic Splitter Box S 1*8 1*16 Square Cable Out Port für den Aufbau und die Verwaltung von FTTx-Netzwerken

FDB0216HF optischer Splitter NAP-Box

Die Ausrüstung dient als Endpunkt für die Verbindung des Feederkabels mit dem Dropkabel im FTTx-Kommunikationsnetzwerk.und die Verteilung kann in diesem Kästchen erfolgen, und bietet inzwischen einen soliden Schutz und eine solide Verwaltung des FTTx-Netzwerks.

16 Port FTTH Drop-Kabelbox Eigenschaften

• Gesamte geschlossene Struktur mit Schlüssel und Schnallen
• Hochfester Kunststoff, feuchtig, wasserdicht, staubdicht, anti-aging
• Außenwand- oder Stangeinrichtung, Schutz bis IP65
• Klemmen für Fütterkabel und Absetzkabel, Faserspleiß, Fixierung, Lagerung, Verteilung usw. alles in einem
• Kabel, Zöpfe und Patch-Schnüre laufen ohne sich gegenseitig zu stören, eine einfache Wartung.
• Das Verteilerpanel kann nach oben gedreht werden, das Feederkabel kann über den Ausdrucksport platziert werden, leicht zu warten und zu installieren.

Spezifikation

Einzelheiten des Produkts:

Kabelanschlüsse

Eintritt des Kabels: 2 Kabelkrebse, 1 nicht geschnittene Schachtel, Durchmesser 13,5 mm

Kabel-Ausgang: 16 Stück quadratisch flache Drop-Kabelanschlüsse 2.0*3.0mm

max.4 Stück weißes Glasfaser-Fusionsfach mit Deckel, Standard ist 2 Stück, und Tray-Kapazität: 6Kern 1Schicht, doppelte Schicht 12Kern

Das Tablett ist an den Hinterstützen befestigt, Sie können es für eine schnelle und einfache Bedienung vor Ort abnehmen.

Die unterste Halterung verfügt über Schlitze für Stahlrohr- und Splitter-Eingabe-Seitenanschlüsse, die bei langem Transport sicherstellen, dass die Fasern nicht zerbrochen oder durcheinander geraten.und kann max.. 16 Stück SC- oder LC-Duplex-Adapter.

Auf der Adapterplatte befinden sich Löcher und Vorsprünge zur Befestigung des Adapters, der ohne Schrauben befestigt werden kann.Nur der Vorsprung sollte mit dem Schraubloch auf dem Adapter ausgerichtet werden und die Metallfeder Stück des Adapters selbst fixiert werden kann.

Die Platte kann auch in das reservierte Loch eingesetzt werden, um es an Ort und Stelle zu machen, ohne dass Schrauben benötigt werden, um es zu reparieren.

Es gibt Kabelklemmen, die an den Kabeln an den Edelstahlhaltern befestigt werden können, insgesamt 4 Kabel Eingang: 1 ungeschnittener Anschluss (Mittelspanne) und 2 Kabeldrüsen, 16 Fallkabel Ausgang.

Totalbox ist ziemlich oft verwendet Außen Wandmontage oder Stange Montage, Anti-UV, gibt es Laser Markierung Aufkleber im Inneren der Abdeckung.Die Box wird geöffnet und geschlossen durch eine Schraubstäbe vor und 2 Allen Schrauben (Halterungen) an beiden SeitenDie einen schnellen und sicheren Bau für FTTH ermöglichen.

Es gibt drei Modus-Adapter-Panel für die Wahl: Adapter-Platte mit 2 Trays, Adapter-Halter mit Tray, Splitter-Kassettenhalter

Montierverfahren:

Standardzubehör

Splice-Tray 2 Stück, 4 Stück Wandmontage-Erweiterungsschrauben, 16 Stück Faser-Schutzhülle, 4 Stück Kabelklemmen, Nylon-Schlips, Adapterplatte für 16 x Adapter, Kabelschutzrohr, Schlüssel, PG 13.5 Kabeldrüsen für Verteilerhäfen, Stabmontierte Kits (optional).

Verwandte Produkte:

FTTH-Dropkabel SC-Feld-Schnellanschluss SC-optische Kopplung

         FTTH-Dropkabel Glasfaser-Pigtails Glasfaser-PLC-Splitter

Anwendung

• Wandmontierte, auf Stangen montierte Anlagen
• geeignet für ftth vorverbundene Dropkabel mit SC/LC-Anschlüssen

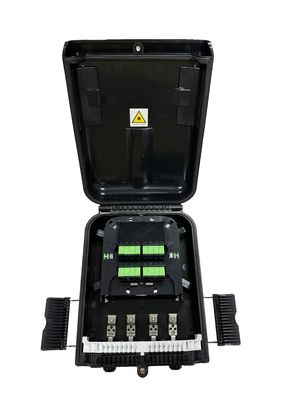

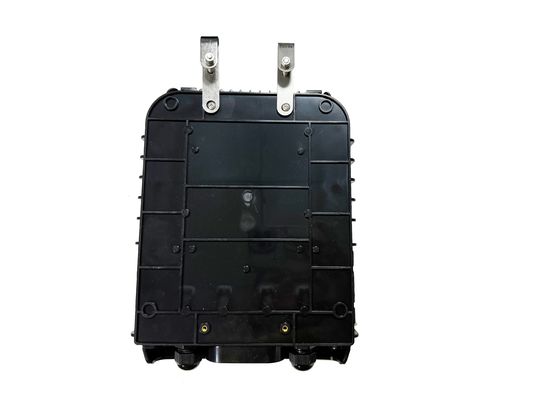

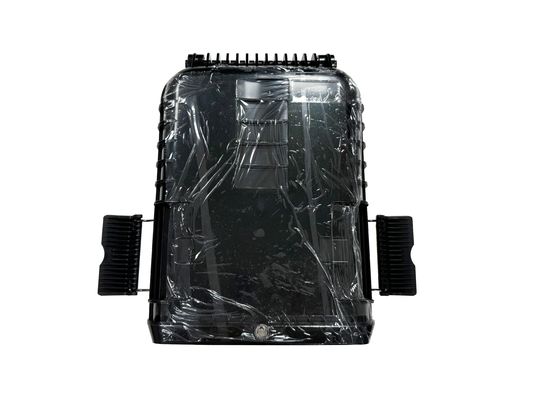

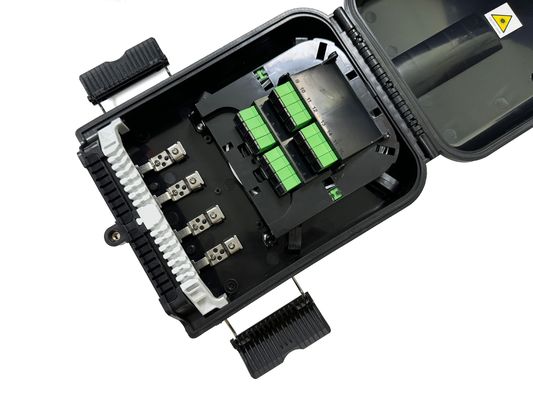

Wirkliche Bilder
