| Markenbezeichnung: | YINGDA |
| Modellnummer: | FPG-FCA-SO1-09-1.5-Y |
| MOQ: | 100PCS |
| Preis: | Verhandelbar |
Zopf OS1 FC APC Simplex-Gelb Inspektion 0.9mm Lichtwellenleiter-3Meter
FC-Faser-Optikzopf war einer der populärsten Monomode- Zöpfe. Er benutzt eine 2.5mm Zwinge,
aber einige von den frühen benutzen keramische innere Edelstahlzwingen. Er schraubt an fest, aber Sie
vor dem Festziehen muss sich, Sie vergewissern den Schlüssel zu haben, der richtig im Schlitz ausgerichtet ist. Er ist größtenteils gewesen
ersetzt durch Sc und LC. Jedoch wegen der einfachen Versammlungen und der Installation, YINGDA produzierte FC
Faser-Optikzöpfe sind jedes wettbewerbsfähige.
FC-Faser-Optikzopf enthält eine gebogene polierte Faserstirnfläche des Körperkontakts (PC) das
verringern Sie groß Zurückreflexion über dem regelmäßigen FC-Zopf mit flacher Stirnflächezwinge.
FC-Faser-Optikzöpfe ist verfügbar im Monomode- und in mehreren Betriebsarten, und ist völlig inter--mateable
mit NTT-FC Produkten. Monomode- und in mehreren Betriebsarten gekommen mit einer keramischen Zwinge des Zirkoniumdioxids mit
vor-Polier-PC-Profil und konvexes kugelförmiges Ende. Diese Stirnflächearten lassen schneller polieren zu,
und niedrige hintere Reflexion und optischer Verlust, bei der Gewährleistung der maximalen Wiederholbarkeit.
YINGDA bietet einem FC melodischen Zopf mit der Vierposition an, die für die Anwendungen abstimmt, die genaue Faser erfordern
Ausrichtung. Ein besonders entworfener Zopf FC P.M. ist für Gebrauch mit polarisationserhaltender Faser verfügbar.
Eigenschaften
Anwendung
Spezifikation
|
Verbindungsstückart |
LC, SC, ST., FC.MU, MPO, SC/APC, FC/APC, LC/APC. MU-/APduplex MTRJ/Female, MTRJ/Male |
|
Faser-Art |
9/125um SMF-28 oder gleichwertige (Monomode-) OS1, 50/125um (in mehreren Betriebsarten) OM1, 62.5/125um OM2 u. 50/125um, 10G OM3, OM4 |
|
Kabel-Art |
Simplexbetrieb, Duplex (Zipschnur) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC oder LSZH Φ0.9mm, Φ0.6mm abgedämpfte Faser PVC oder LSZH |
|
Polierart |
UPC, SPC, APC (8°& 6°) |
|
Einfügungsdämpfung |
≤ 0.1dB (für Monomode--Meister); ≤ 0.25dB (für Monomode--Standard); ≤ 0.25dB (für in mehreren Betriebsarten); Geprüft durch JDS-RM 3750 |
|
Rückflussdämpfung (Für Monomode-) |
Upc-≥ 50dB SPC--≥ 55dB APC-≥ 60dB (typ.65dB) Geprüft durch JDS RM3750 |
|
Wiederholen Sie Fähigkeit |
±0.1dB |
|
Betriebstemperatur |
-40°C zu 85°C |
|
Geometrie-Anforderung (Für Monomode-) |
Zwingen-Stirnfläche-Radius: 7mm ≤ R ≤ 12mm (für APC); 10mm ≤ R ≤ 25mm (für Standard); Spitze Offset-≤ 30 μm (für Meister); Spitze Offset-≤ 50 μm (für Standard); Undercut -50nm ≤ U ≤ 50nm; Geprüft durch DORC ZX-1 |
Einrichtungs-Informationen
FC/SIMPLEXBETRIEB APC-INSPEKTION 9/125 0.9mm – 1M LSZH
① ② ③ ④ ⑤ ⑥ ⑦
① Verbindungsstückart: FC, SC, LC, ST., MTRJ, MU, E2000, MPO, LÄRM, D4, SMA
② Zwingen-Stirnfläche: PC, UPC, APC
③ Kern-Art: Monomode- (Inspektion: 9/125um), in mehreren Betriebsarten (Millimeter: 50/125um oder 62.5/125um), OM3 10Gigabit, OM4
④ Kabel-Quantität: Simplexbetrieb oder Duplex
⑤ Kabel-Durchmesser: Ф3.0mm, Ф2.4mm, Ф2.0mm, Ф1.8mm, Ф1.6mm, Ф0.9mm
⑥ Kabellänge: 1, 2, 3 Meter oder besonders angefertigt
⑦ Kabelart: PVC, LSZH

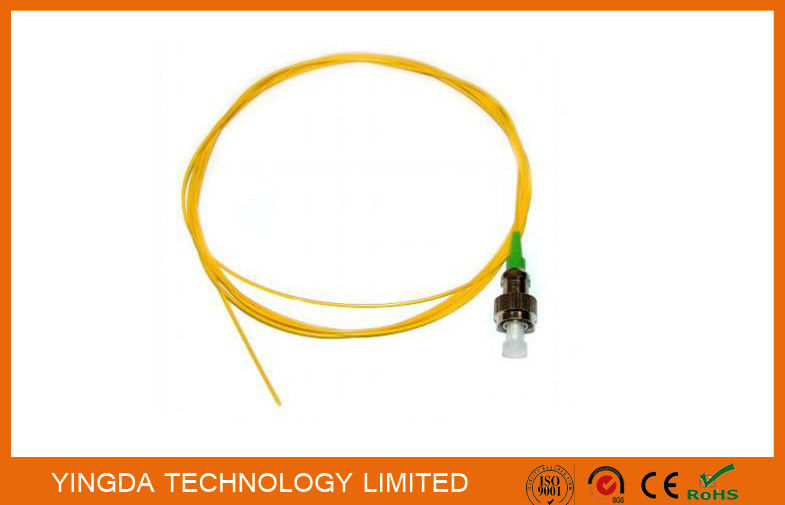

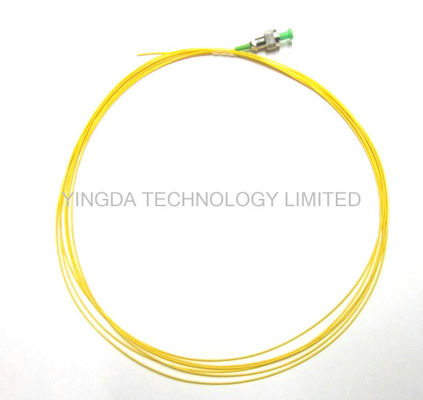

Zopf mit GELBER Kabeljacke als unten:
Zopf mit WEISSER Kabeljacke als unten:
|
|
