| Markenbezeichnung: | YINGDA |
| Modellnummer: | FPC-SC-OM3-09-2-A |
| MOQ: | 500 Stück |
| Preis: | Verhandelbar |
| Lieferzeit: | 7 Tage nach Zahlungseingang |
| Zahlungsbedingungen: | Western Union, T/T |

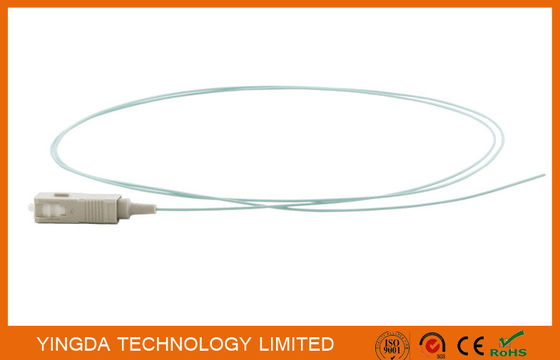

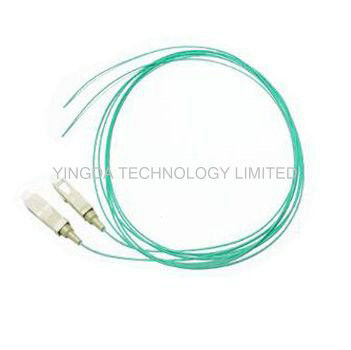

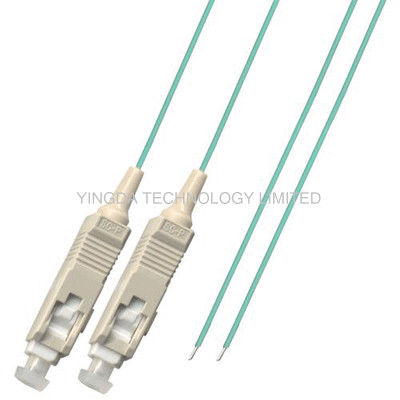

Faser 0.9mm Faser-Optikzopf Sc OM3 10Gigabit des Aqua-50/125um 2 Meter-LSZH G657A1 Mulitmode
Sc ist für quadratische Karte, es kann direkt verstopfen kurz, bedienungsfreundlich, aber auch einfach, heraus zu fallen. Sc-Faser-Optik
Zopf ist eine Komponente, die in ein Faseroptikübertragungssystem installiert ist, das die Energie im optischen verringern
Signal. Es ist häufig benutzt, die optische Energie zu begrenzen, die durch den Fotodetektor zu innerhalb der Grenzen empfangen wird
optischer Empfänger. Örtlich festgelegte Optikart der Adapter (weiblich zur Frau) Zopf kann mangels des Projektes vorgewählt werden.
Sie wird im Faserübertragungssystem verwendet.
Anwendung
Eigenschaften
Spezifikation
|
Verbindungsstückart |
LC, SC, ST., FC.MU, MPO, SC/APC, FC/APC, LC/APC. MU-/APduplex MTRJ/Female, MTRJ/Male |
|
Faser-Art |
9/125um SMF-28 oder gleichwertige (Monomode-) OS1, 50/125um (in mehreren Betriebsarten) OM1, 62.5/125um OM2 u. 50/125um, 10G OM3, OM4 |
|
Kabel-Art |
Simplexbetrieb, Duplex (Zipschnur) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC oder LSZH Φ0.9mm, Φ0.6mm abgedämpfte Faser PVC oder LSZH |
|
Polierart |
UPC, SPC, APC (8°& 6°) |
|
Einfügungsdämpfung |
≤ 0.1dB (für Monomode--Meister) ≤ 0.25dB (für Monomode--Standard) ≤ 0.25dB (für in mehreren Betriebsarten) Geprüft durch JDS-RM 3750 |
|
Rückflussdämpfung (Für Monomode-) |
Upc-≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Geprüft durch JDS RM3750 |
|
Wiederholen Sie Fähigkeit |
±0.1dB |
|
Betriebstemperatur |
-40°C zu 85°C |
|
Geometrie-Anforderung (Für Monomode-) |
Zwingen-Stirnfläche-Radius 7mm ≤ R ≤ 12mm (für APC); 10mm ≤ R ≤ 25mm (für Standard); Spitze Offset-≤ 30 μm (für Meister); Spitze Offset-≤ 50 μm (für Standard); Undercut -50nm ≤ U ≤ 50nm; Geprüft durch DORC ZX-1 |
Einrichtungs-Informationen
Sc-/PC-OM3 50125 SIMPLEXBETRIEB 0.9mm – 1M LSZH
① ② ③ ④ ⑤ ⑥ ⑦
① Verbindungsstückart: Sc
② Zwingen-Stirnfläche: PC
③ Kern-Art: Monomode- (Inspektion: 9/125um), in mehreren Betriebsarten (Millimeter: 50/125um oder 62.5/125um),
OM3 10Gigabit, OM4
④ Kabel-Quantität: Simplexbetrieb oder Duplex
⑤ Kabel-Durchmesser: Ф3.0mm, Ф2.4mm, Ф2.0mm, Ф1.8mm, Ф1.6mm, Ф0.9mm
⑥ Kabellänge: 1, 2, 3 Meter oder besonders angefertigt
⑦ Kabelart: PVC, LSZH
|
|
