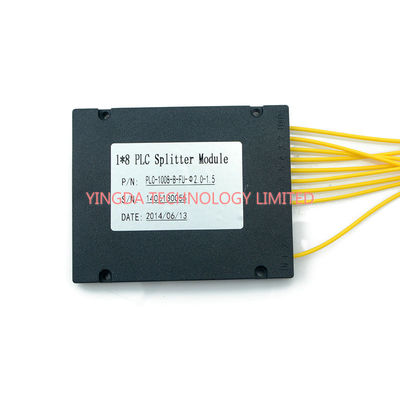

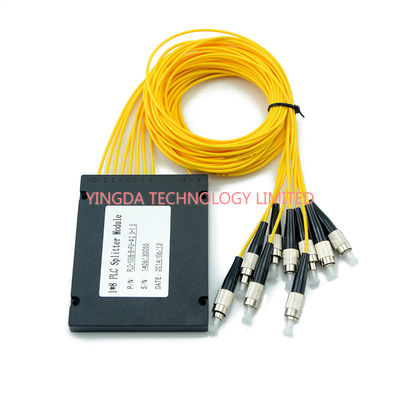

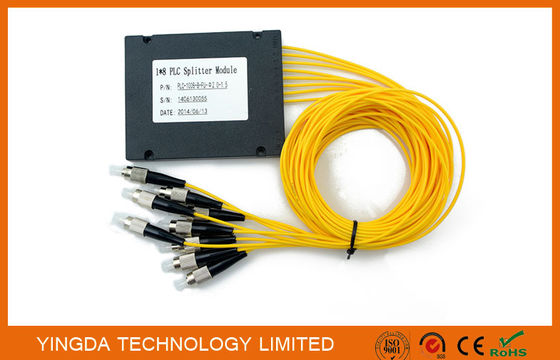

Optisches Teiler-Modul der Faser-1*8, Plastikkasten 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Name: Optisches Teiler-Modul der Faser-1*8, Plastikkasten 100×80×10mm 1.5M G657A1 LSZH 2.0mm
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YD-PLC-LG-108-FC-15
Price: 2.10 USD
Availability: InStock

Markenbezeichnung:	YINGDA
Modellnummer:	YD-PLC-LG-108-FC-15
MOQ:	50 Stk.
Preis:	1.1USD-4.58USD
Lieferzeit:	5-8days nach Zahlung

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO SGS ROHS

Connector:

St. FC Sc-LC ganz o.k.

Faser Type2:

G657A1, Faser SMF-28e G652D Corning

Einfügungsdämpfung:

DB 10,2/10,5

Einheitlichkeit (Maximum):

DB 1,5

Wellenlänge:

1260 - 1650 Nanometer

PDL (Maximum):

0,2 DB

Modulgröße:

100×80×10 Millimeter

Vierkantrohrgröße:

40×4×4 Millimeter

flache Rohrgröße:

60×7×4 Millimeter

Faserlänge:

1.5meter

Kabeldurchmesser:

2.0mm

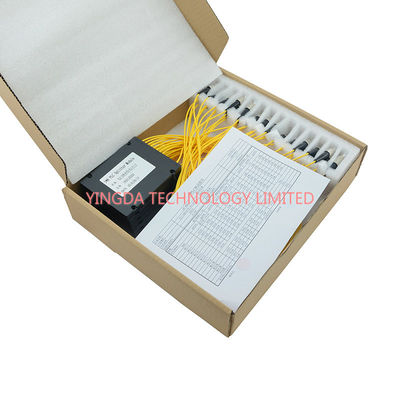

Verpackung Informationen:

1pc/box

Versorgungsmaterial-Fähigkeit:

10.000 Stück pro Monat

Hervorheben:

FBT-Koppler

PLC-Splitter

Beschreibung des Produkts

Optisches Teiler-Modul der Faser-1*8, Plastikkasten 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Lichtwellenstromkreis-(PLC)-Optikteiler der Faser ist planarer eine Art optisches Energiemanagementgerät
das wird unter Verwendung der optischen Wellenleitertechnologie des Silikons fabriziert. Es kennzeichnet kleine, hohe Zuverlässigkeit,
breiter funktionierender Wellenlängenbereich und gute Kanal-zukanal Einheitlichkeit und ist weit verbreitet
in PON-Netzen, zum des optischen Signals zu verwirklichen treiben Sie die Spaltung an.

YINGDA stellt ganze Reihen Produkte des Teilers 1xN und 2xN für spezifische Anwendungen zur Verfügung.
Alle Produkte erfüllen Bedingungen GR-1209-CORE-2001 und GR-1221-CORE-1999.

Eigenschaften

Niedrige Einfügungsdämpfung u. PDL
Hohe Isolierung
Kompakte Größe
Gute Kanal-zukanal Einheitlichkeit
Breite funktionierende Wellenlänge 1260-1650nm
Hohe Zuverlässigkeit und Stabilität

Befolgung

Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS

Spezifikation

Optischer Parameter		Wellenlängenbereich: 1260~1650nm
		1X4	1X8	1x16	1X32	1x64		2X4		2X8	2x16		2X32
Isolierung Verlust (DB)	Mit dem Verbindungsstück (maximal)	7,7	11,5	14,5	18,2	20,4		8		11,6	15,1		18,2
	Ohne Verbindungsstück (Maximal)	7,5	11,3	14,3	18,0	20		7,8		11,4	14,9		18
Einheitlichkeit (DB)	Mit dem Verbindungsstück (maximal)	0,8	1,0	1,4	1,9	2,7		1,5		1,5	2,0		2,5
	Ohne Verbindungsstück (Maximal)	0,6	0,8	1,2	1,7	2,5		1,7		1,7	2,2		2,7
PDL (DB)	Mit dem Verbindungsstück (maximal)	0,3						0,2		0,4	0,4		0,4
	Ohne Verbindungsstück (Maximal)	0,2	0,3	0,3	0,3		0,3	0,4
Rückkehr Verlust (DB)	Mit Verbindungsstück (Mischung)	UPC: 45, APC: 50
	Ohne Verbindungsstück (Mischung)	50
Richtdämpfung (DB)	Min.	55
Paket-Größe	(LxWxH Millimeter)	4x4x50		4x7x50			4x12x60		4x5x50			4x8x50
Operation Temperatur (°C)		-40~+85
Länge von Zopf (m)		Entsprechend der Anforderung des Kunden
Art von Zopf (Millimeter)		0,9, 2 oder entsprechend der Anforderung des Kunden
Art von Verbindungsstück		FC, Sc oder entsprechend der Anforderung des Kunden

Tabelle 2 – Teiler PLC-2×N

Parameter	2×2	2×4	2×8	2×16	2×32
Funktionieren Wellenlänge (Nanometer)	1260~1650
Faser-Art	SMF-28e oder Kunde spezifiziert
Einfügungsdämpfung (DB) (S-/Pgrad)	4,2	7,6	11,0	14,5	17,5
Verlust-Einheitlichkeit (DB)	0,8	1,5	1,5	2,0	2,5
Rückflussdämpfung (DB) (S-/Pgrad)	50/55	50/55	50/55	50/55	50/55
Polarisations-Abhängiger Verlust (DB)	0,2	0,2	0,3	0,4	0,4
Richtdämpfung (dB)	55	55	55	55	55
Wellenlängen-Abhängiger Verlust (DB)	0,3	0,5	0,5	0,5	0,5
Temperaturbeständigkeit (- °C) 40~85 (DB)	0,5	0,5	0,5	0,5	0,5
Betriebstemperatur (°C)	-40~85
Lagertemperatur (°C)	-40~85
Modul-Maß (Millimeter) (L×W×H)	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18

Anmerkungen

Spezifiziert ohne Verbindungsstücke.
Fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
1x64,1x128,2x64 kann auch angeboten werden

. Anwendung

FTTH
PON-Netz
CATV-Verbindungen
Telekommunikationsgeräte

Optisches Teiler-Modul der Faser-1*8, Plastikkasten 100×80×10mm 1.5M G657A1 LSZH 2.0mm 0
