| Markenbezeichnung: | YINGDA |
| Modellnummer: | Doppelkassette des fensters 1x2 |
| MOQ: | 50 Stk. |
| Preis: | Verhandelbar |
| Lieferzeit: | 5-8days nach Zahlung |

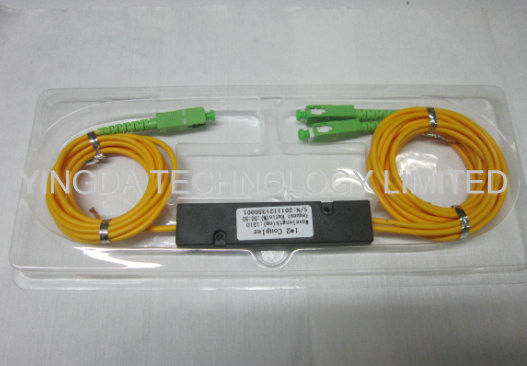

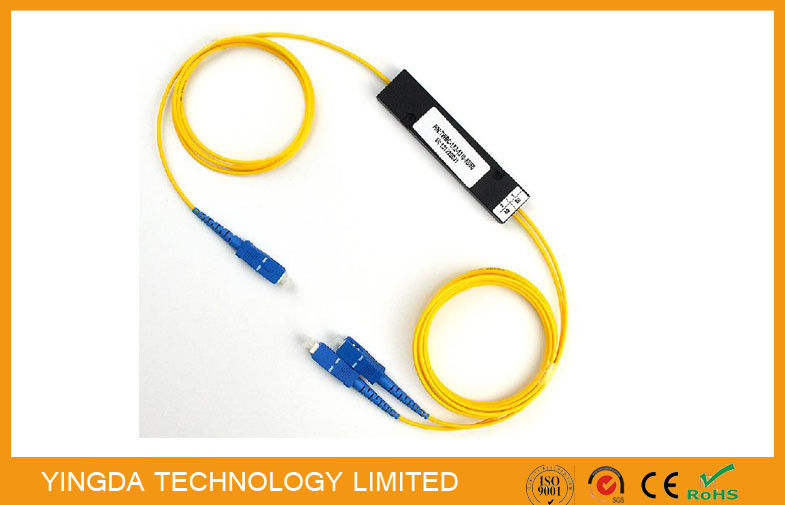

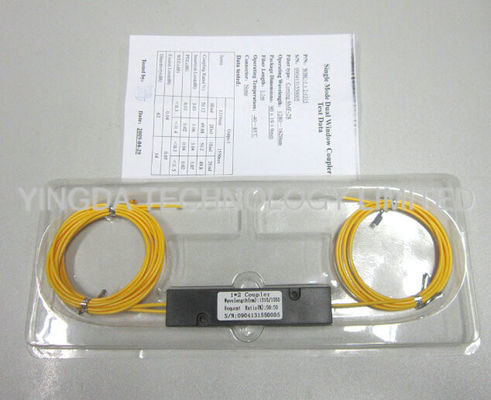

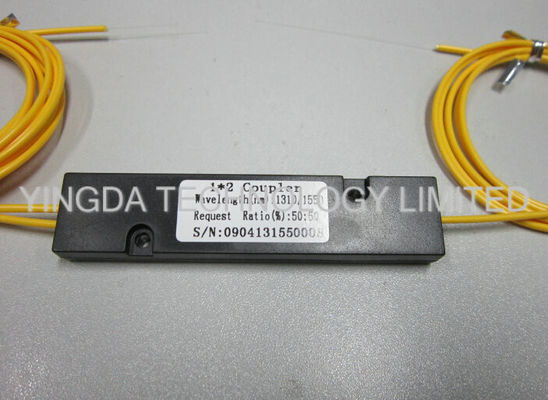

Faser Optik-des PLC-Teiler-1X2 Koppler Monomode--Doppelfenster-FBT
Eigenschaften
Leistungsangaben
|
Koppelungs-Verhältnis (%) |
1-50 |
|
Richtdämpfung (dB) |
>DB 55 |
|
Betriebstemperatur |
-20 ° C - 85 ° C |
|
Lagertemperatur |
-40 ° C - 85 ° C |
|
Faser-Art |
Corning-Monomode- SMF-28, DS-Faser oder Flexcore |
|
Faser-Zopf-Länge (M) |
1meter oder auf Kundenantrag |
|
Hafen-Konfiguration |
1x2 oder 2x2 |
|
Paket-Maß |
Verpacken Sie A, B, C |
Koppelungs-Verhältnis/Einfügungsdämpfungs-Umrechnungstabelle
|
Koppelungs-Verhältnis |
Einfügungsdämpfung |
|
|
Erstklassig |
Ein Grad |
|
|
40/60 |
4.7/2.7 |
5.0/2.9 |
|
30/70 |
6.0/1.9 |
6.4/2.1 |
|
20/80 |
7.9/1.2 |
8.4/1.4 |
|
10/90 |
11.3/0.5 |
12.7/0.8 |
|
5/95 |
15.2/0.4 |
18.5/0.5 |
|
1/99 |
22.5/0.3 |
23.0/0.4 |
Anwendung
Monomode--Doppelfenster-Breitband-Koppler
|
Grad |
P |
A |
|
Überschüssiger Verlust (typisch) (DB) |
0,10 |
0,15 |
|
Maximale Einfügungsdämpfung (DB) |
3,6 |
3,8 |
|
Einheitlichkeit (Maximum) (DB) |
0,7 |
1,0 |
|
Polarisations-Empfindlichkeit (DB) |
0,10 |
0,15 |
|
Funktionierende Wellenlänge (Nanometer) |
/1550 1310 + 40 |
|
Auftrags-Informationen
|
Art |
Grad |
Welle Länge |
Kopplung Verhältnis (DB) |
Hafen |
Paket |
Zopf-Art |
Faser-Art |
In/Out Verbindungsstück |
|
S |
P |
35=1310/ 1550nm 1585nm |
50=50/50 |
0102=1x2 |
A=Package A |
Faser 0=Bare 3=3mm Kabel |
0=SMF-28 |
0=None |
* Art:
S -- Monomode--Standard-Koppler
W -- Monomode--Breitband-Koppler
Video
|
|
