| Markenbezeichnung: | YINGDA |
| Modellnummer: | Teiler 1X64 Sc |
| MOQ: | 50 Stk. |
| Preis: | Verhandelbar |
| Lieferzeit: | 5-8days nach Zahlung |

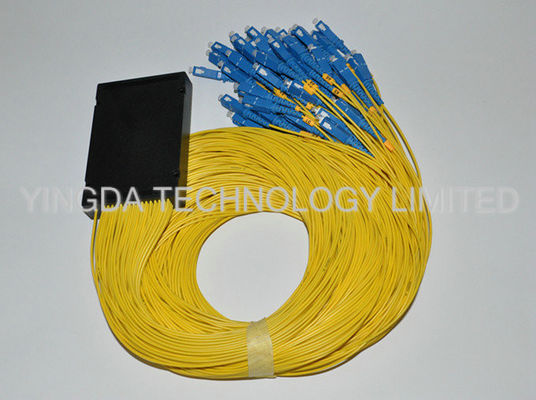

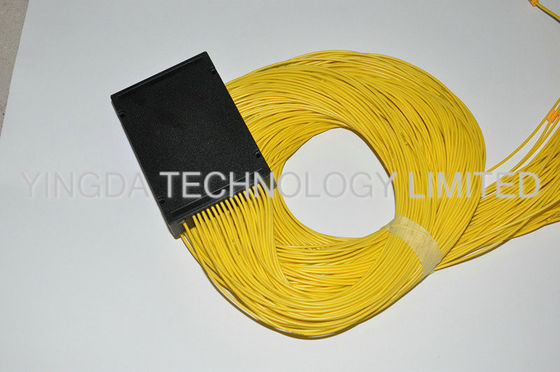

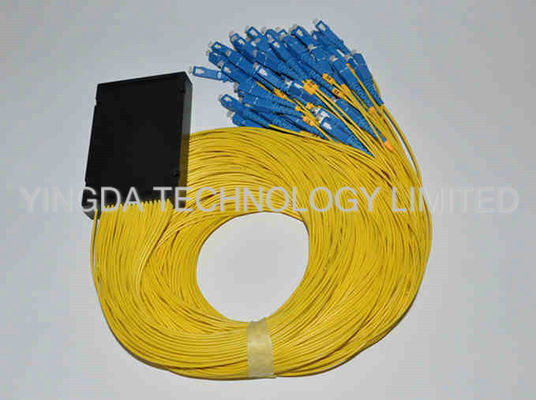

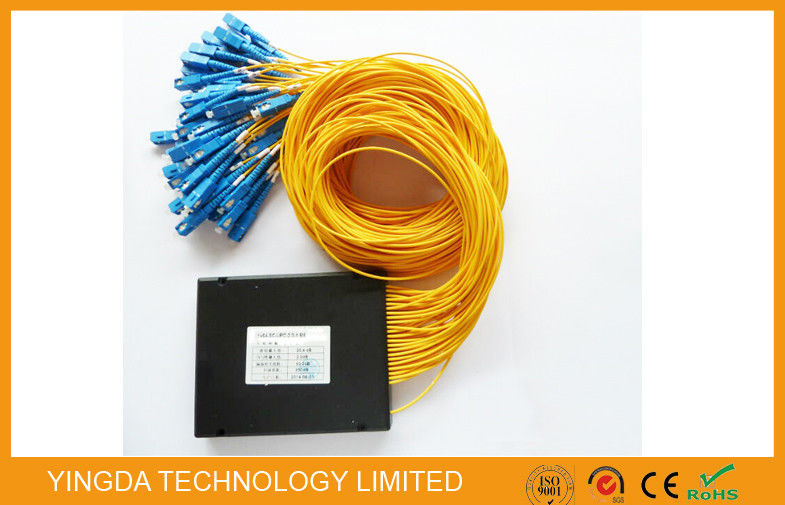

Optisches Kasten-Modul-Sc 2mm, Koppler-Teiler-Kasten des Teiler-1*64 Ftth 1x64
Plc-Teiler, Kurzschluss für planaren Lichtwellenstromkreisteiler, wird auch Faserteiler, Faseroptikteiler genannt,
optischer Teiler. Er basiert auf planarer heller Wellenleitertechnologie und liefert eine niedrige Kosten-Energie
Verteilungs-Lösung mit kleinem Form-Faktor und hoher Zuverlässigkeit. Jetzt ist sie in FTTX weit verbreitet,
EPOM, GPON-Feld.
Eigenschaften
Spezifikation
|
Aufgeteiltes Verhältnis |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
1x128 |
||||||||
|
Funktionierende Wellenlänge (Nanometer) |
1260-1620nm |
||||||||||||||
|
Faser-Art |
G657A1 oder Kunde spezifiziert |
||||||||||||||
|
Grad der Einfügungsdämpfungs-(DB) P |
3,8 |
7,1 |
10,2 |
13,5 |
16,5 |
20,5 |
23,8 |
|
|
||||||
|
Grad der Einfügungsdämpfungs-(DB) S |
4,0 |
7,3 |
10,5 |
13,7 |
16,9 |
21 |
24,2 |
|
|
||||||
|
Verlust-Einheitlichkeit (DB) |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2 |
2,5 |
|
|
||||||
|
Polarisations-Abhängiger Verlust (DB) |
0,2 |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
|
|
||||||
|
Rückflussdämpfung (DB) |
55 |
||||||||||||||
|
Richtdämpfung (dB) |
55 |
||||||||||||||
|
Wellenlängen-Abhängiger Verlust (DB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
|
||||||
|
Temperaturbeständigkeit (- 40 - +85℃) (DB) |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
|
||||||
|
Betriebstemperatur |
-40 - +85℃ |
||||||||||||||
|
Lagertemperatur |
-40 - +85℃ |
||||||||||||||
Anwendung
Befolgung
Verpackeninformationen
|
Produkt-Art |
1×2 |
2×2 |
1×3 |
1×4 |
2×4 |
1×6 |
1×8 |
1×8 |
2×8 |
|
|
Band-Faser |
A1 |
/ |
A1 |
A3 |
/ |
A1 |
A3 |
|||
|
Rohr des Stahls Ф0.9 |
A3 |
A5 |
||||||||
|
Kunststoffkoffer Ф0.9 |
D |
E |
||||||||
|
Kunststoffkoffer Ф2.0 |
D |
E |
||||||||
|
Kunststoffkoffer Ф3.0 |
D |
E |
||||||||
|
Gestell-Berg |
1U/2U/3U/4U |
|||||||||
|
LGX-Kasten |
1G/2G/3G/4G |
|||||||||
|
Produkt-Art |
1×12 |
1×16 |
2×16 |
1×24 |
1×32 |
2×32 |
1×64 |
2×64 |
||
|
Band-Faser |
A3 |
A5 |
A4 |
A7 |
A6 |
|||||
|
Rohr des Stahls Ф0.9 |
A6 |
A8 |
A9 |
A10 |
A11 |
|||||
|
Kunststoffkoffer Ф0.9 |
K |
F |
||||||||
|
Kunststoffkoffer Ф2.0 |
K |
F |
||||||||
|
Kunststoffkoffer Ф3.0 |
K |
/ |
||||||||
|
Gestell-Berg |
1U/2U/3U/4U |
|||||||||
|
LGX-Kasten |
1G/2G/3G/4G |
|||||||||
Paket-Maß (Millimeter)
|
A1 |
Rohr des Stahls 40×4×4 |
A12 |
Rohr des Stahls 55x7x4 |
|
A2 |
Rohr des Stahls 45×4×4 |
D |
Plastikkasten 90x20x9.5 |
|
A3 |
Rohr des Stahls 45×4.5×4 |
E |
Plastikkasten 100x80x10 |
|
A4 |
Rohr des Stahls 50×7×4 |
F |
Plastikkasten 141x115x18 |
|
A5 |
Rohr des Stahls 60×7×4 |
K |
Plastikkasten 120x80x18 |
|
A6 |
Rohr des Stahls 60×12×4 |
U |
1/2/3/4 U 19" Gestell |
|
A7 |
Rohr des Stahls 65×7×4 |
G |
1/2/3/4 Aluminiumgestell G LGX |
|
A8 |
Rohr des Stahls 80×12×4 |
C |
4/8/16/32/64 CH-Kassette |
|
A9 |
Rohr des Stahls 80×20×6 |
T |
4/8/16/32/64 CH-Palette |
|
A10 |
Rohr des Stahls 90×20×6 |
R |
Spleiß-Behälter (kundengebundenes Maß) |
|
A11 |
Rohr des Stahls 80×20×6 |
X |
Gewohnheit spezifiziert |
Video
|
|
