| Markenbezeichnung: | YINGDA |
| Modellnummer: | Modul des Teilers 1X16 |
| MOQ: | 100 Stück |
| Preis: | Verhandelbar |
| Lieferzeit: | 5-8days nach Zahlung |

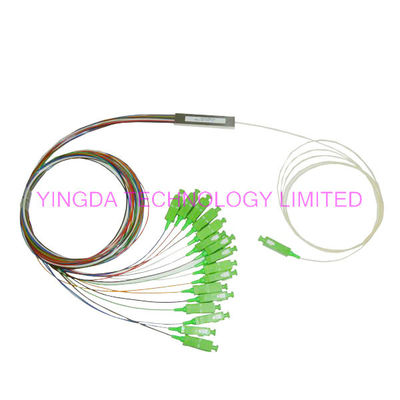

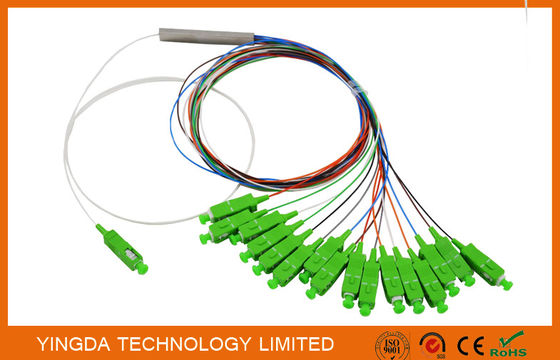

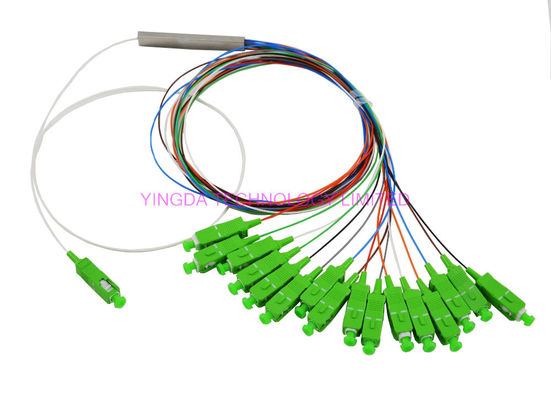

Breitband-Faser 16,1:16 FTTH-Kopplers 1 x Optik-PLC-Teiler-Band 900um Verbindungsstücke Sc APC für Faser-Optikbeendigungs-Kasten
Beschreibung
Planarer Lichtwellenstromkreis (PLC)-Teiler ist eine Art optisches Energiemanagementgerät
das wird unter Verwendung der optischen Wellenleitertechnologie des Silikons fabriziert. Es kennzeichnet kleines,
hohe Zuverlässigkeit, breiter funktionierender Wellenlängenbereich und gute Kanal-zukanaleinheitlichkeit,
und ist in PON-Netzen weit verbreitet, die Energiespaltung des optischen Signals zu verwirklichen. YINGDA liefert ganze Reihen Produkte des Teilers 1xN und 2xN, die für hergestellt werden
spezifische Anwendungen. Alles Produkttreffen GR-1209-CORE-2001 und GR-1221-CORE-
1999 Anforderungen.
Eigenschaften
1) niedrige Einfügungsdämpfung
2) niedrige PDL
3) Kompaktbauweise
4) gute Kanal-zukanaleinheitlichkeit
5) breite funktionierende Wellenlänge: Von 1260nm zu 1650nm
6) breite Betriebstemperatur: Von -40℃ zu 85℃
7) hohe Zuverlässigkeit und Stabilität
Anwendungen
1) FTTX-Systeme
2) PON-Netze
3) CATV-Verbindungen
4) optisches Signal-Verteilung
Befolgung
1) Telcordia GR-1209-CORE-2001
2) Telcordia GR-1221-CORE-1999
3) RoHS

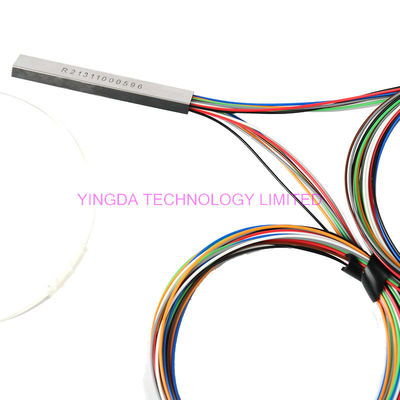

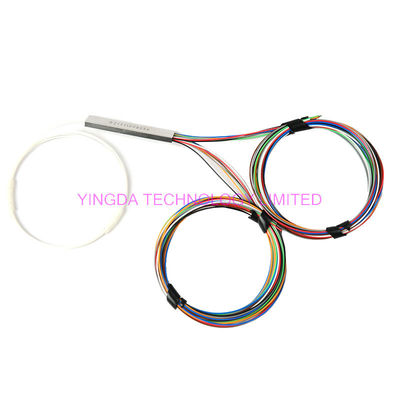

Mehr Bilder
Satz: 2pcs in einem Kasten mit Schaum, dort ist Verlegenheitsplatz für Stahlrohr und alle Verbindungsstücke im Auftrag. In hohem Grade protec alle Fasern und Verbindungsstücke wenn Transport.
kann Produktnamen, Seriennummer und Kundenlogo auf den Aufkleber setzen.
jedes haben Verbindungsstücke Zahl Ring auf dem zu identifizieren Kabel, das aufgespaltet ihm ist.
Wenn Kundenbedarf, buntes Rohr für jedes Kabel für Identifizierung benutzen kann.
Technische Eigenschaften
Teiler PLC-1×N
Parameter | Einheit | Wert | |||||||||||||||||||
Produkt-Art |
| 1×2 | 1×3 | 1×4 | 1×6 | 1×8 | 1×12 | 1×16 | 1×24 | 1×32 | 1×64 | 1×128 | |||||||||
Operations-Wellenlänge | Nanometer | 1260~1650 | |||||||||||||||||||
Einfügungsdämpfung | Art. | DB | 3,6 | 6,0 | 7,0 | 9,2 | 10,3 | 12,2 | 13,6 | 15,8 | 16,6 | 20,1 | 24,5 | ||||||||
Maximum. | 4,3 | 6,2 | 7,4 | 9,5 | 10,7 | 12,5 | 13,9 | 16,0 | 17,2 | 21,5 | 25,5 | ||||||||||
Einheitlichkeit (Maximum) | DB | 0,5 | 0,6 | 0,8 | 0,8 | 0,8 | 1,2 | 1,4 | 1,5 | 1,5 | 2,0 | 2,6 | |||||||||
PDL (Maximum) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,8 | |||||||||
TDL (Maximum) | DB | 0,5 | |||||||||||||||||||
Rückflussdämpfung | DB | ≥55/50 | |||||||||||||||||||
Richtdämpfung | DB | ≥55 | |||||||||||||||||||
Teiler PLC-2×N
Parameter | Einheit | Wert | |||||||
Produkt-Art |
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |
Operations-Wellenlänge | Nanometer | 1260~1650 | |||||||
Einfügungsdämpfung | Art. | DB | 4,2 | 7,2 | 10,6 | 13,8 | 17,0 | 20,5 | 24,8 |
Maximum. | 4,5 | 7,7 | 11,0 | 14,8 | 17,9 | 21,5 | 25,8 | ||
Einheitlichkeit (Maximum) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,5 | 3,0 | |
PDL (Maximum) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 1,0 | |
TDL (Maximum) | DB | 0,5 | |||||||
Rückflussdämpfung | DB | ≥55/50 | |||||||
Richtdämpfung | DB | ≥55 | |||||||
Anmerkung: Alle oben genannten Daten umfassen nicht Verbindungsstücke.
Upc-Verbindungsstücke: IL addieren 0,2 DB, APC-Verbindungsstücke: IL addieren 0,3 DB.
