| Markenbezeichnung: | YINGDA |
| Modellnummer: | optischer Teiler 1*8 |
| MOQ: | 100 Stück |
| Preis: | Verhandelbar |
| Lieferzeit: | 5-8days nach Zahlung |
| Zahlungsbedingungen: | Westverband, T/T, Moneygram |

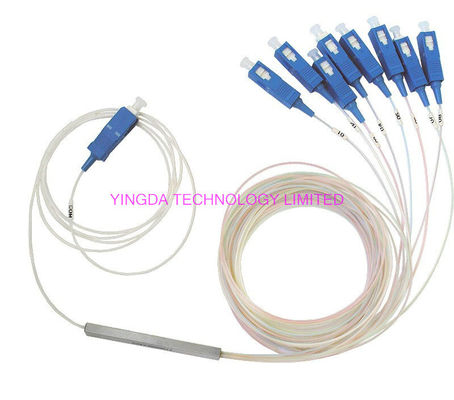

GPON 1 x Faser 8 Optikplc-Teiler Blockless-Teiler-Modul mit 0.9mm Kabel Smf - 28 z.B. 657
Plc-Teiler basiert auf der planaren Wellenleiter-Technologie.
Er versieht eine niedrige Kosten-Netzverteilungs-Lösung mit kleinem Form-Faktor und hoher Zuverlässigkeit
Eigenschaften

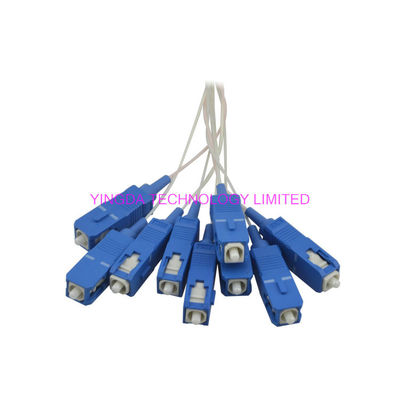

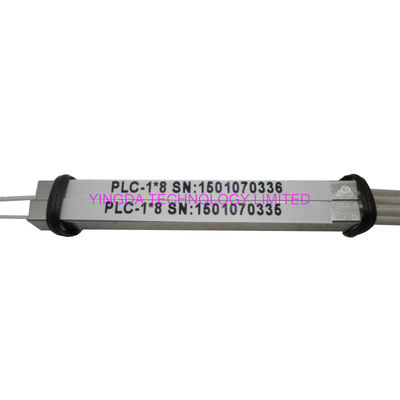

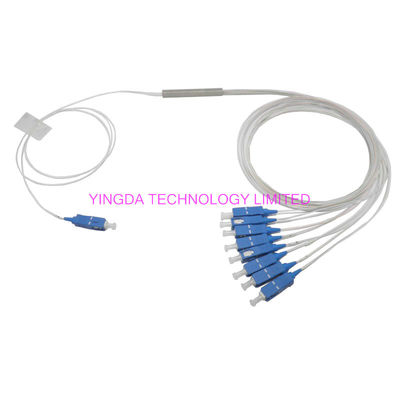

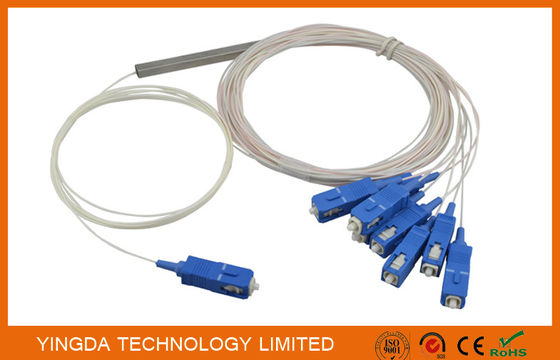

Mehr Bilder
Kabelinput und -ertrag: 0.9mm festes oder loses Rohr, weiße Farbe
Kabelinput und -ertrag: 0.9mm festes oder loses Rohr, gelbe Farbe des Input, weiße Farbe des Ertrages, auf Kundenantrag
Anwendung
Spezifikation
Teiler PLC-1×N
|
Parameter |
Einheit |
Wert |
|||||||||||||||||
|
Produkt-Art |
|
1×2 |
1×3 |
1×4 |
1×6 |
1×8 |
1×12 |
1×16 |
1×24 |
1×32 |
1×64 |
1×128 |
|||||||
|
Operations-Wellenlänge |
Nanometer |
1260~1650 |
|||||||||||||||||
|
Einfügungsdämpfung |
Art. |
DB |
3,6 |
6,0 |
7,0 |
9,2 |
10,3 |
12,2 |
13,6 |
15,8 |
16,6 |
20,1 |
24,5 |
||||||
|
Maximum. |
4,3 |
6,2 |
7,4 |
9,5 |
10,7 |
12,5 |
13,9 |
16,0 |
17,2 |
21,5 |
25,5 |
||||||||
|
Einheitlichkeit (Maximum) |
DB |
0,5 |
0,6 |
0,8 |
0,8 |
0,8 |
1,2 |
1,4 |
1,5 |
1,5 |
2,0 |
2,6 |
|||||||
|
PDL (Maximum) |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
0,8 |
|||||||
|
TDL (Maximum) |
DB |
0,5 |
|||||||||||||||||
|
Rückflussdämpfung |
DB |
≥55/50 |
|||||||||||||||||
|
Richtdämpfung |
DB |
≥55 |
|||||||||||||||||
Teiler PLC-2×N
|
Parameter |
Einheit |
Wert |
|||||||
|
Produkt-Art |
|
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
2×128 |
|
|
Operations-Wellenlänge |
Nanometer |
1260~1650 |
|||||||
|
Einfügungsdämpfung |
Art. |
DB |
4,2 |
7,2 |
10,6 |
13,8 |
17,0 |
20,5 |
24,8 |
|
Maximum. |
4,5 |
7,7 |
11,0 |
14,8 |
17,9 |
21,5 |
25,8 |
||
|
Einheitlichkeit (Maximum) |
DB |
0,8 |
1,0 |
1,2 |
1,5 |
1,8 |
2,5 |
3,0 |
|
|
PDL (Maximum) |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
1,0 |
|
|
TDL (Maximum) |
DB |
0,5 |
|||||||
|
Rückflussdämpfung |
DB |
≥55/50 |
|||||||
|
Richtdämpfung |
DB |
≥55 |
|||||||
Anmerkung: Alle oben genannten Daten umfassen nicht Verbindungsstücke.
Upc-Verbindungsstücke: IL addieren 0,2 DB, APC-Verbindungsstücke: IL addieren 0,3 DB.
Satzinformationen
|
Aufgeteiltes Verhältnis |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
1x128 |
|
Mini-Modul Maß (Millimeter) |
60*7*4 |
60*7*4 |
60*7*4 |
60*12*4 |
80*20*6 |
100*40*6 |
N/A |
Stahlrohrgröße für Teiler PLC-1x8
Umweltbedingungen
|
Betriebstemperatur |
℃ |
-40~+85 |
|
Lagertemperatur |
℃ |
-40~+85 |
|
Betriebsfeuchtigkeit |
%RH |
≤93 |
|
Speicherfeuchtigkeit |
%RH |
≤93 |
Einrichtungs-Informationen
|
PLCS |
- |
- |
- |
- |
- |
- |
- |
|
|
Struktur |
Faser Art |
Paket |
Input |
Ertrag |
Länge |
Verbindungsstück |
|
Struktur |
0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64 |
||||||
|
Faser-Art |
1=G652D, 2=G657A1, 3=G657A2 |
||||||
|
Paket-Maß |
A1, A2,… A12, D, E, F, K, U, G, C, T, R, X |
||||||
|
Input-Art |
B=250μm entblößen Faser, loses Rohr L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
|
Ertrag-Art |
B=250μm entblößen Faser, L=900µm lösen Rohr, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
|
Zopf-Länge |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, 15/10=1.5m input/1.0m Ertrag, X=Others |
||||||
|
Verbindungsstück-Art |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC eingegeben/FC-/APCertrag, 00=None, X=Others |
||||||
