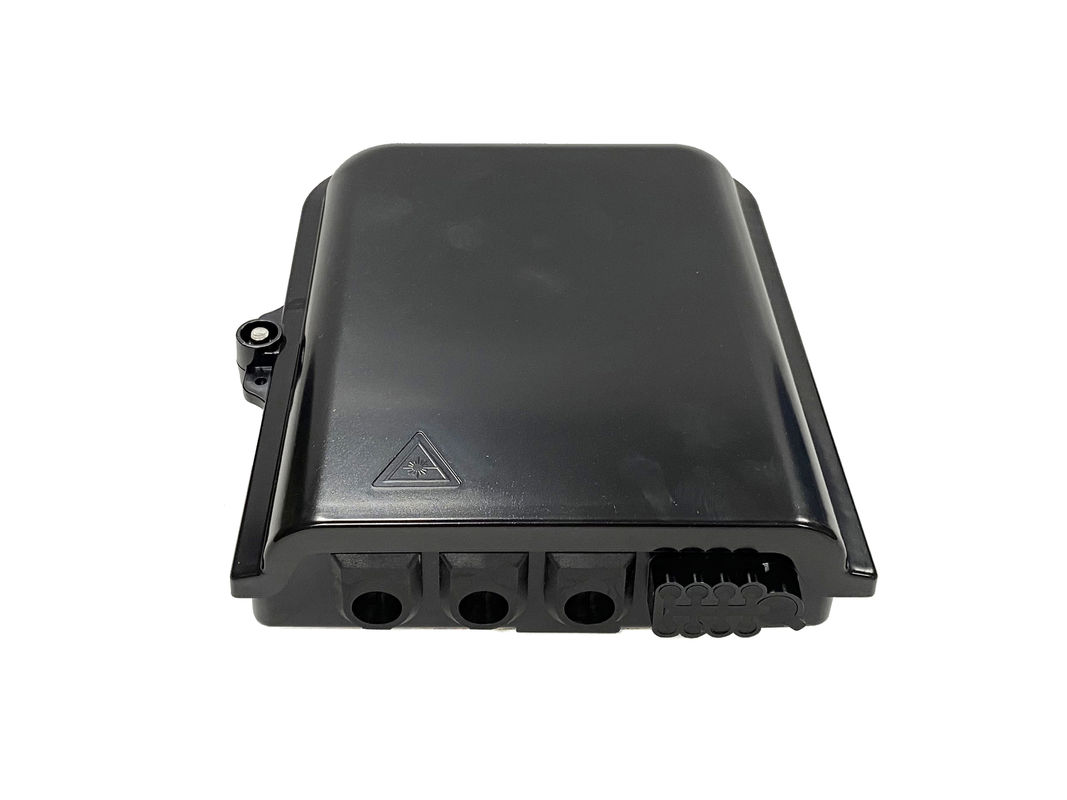

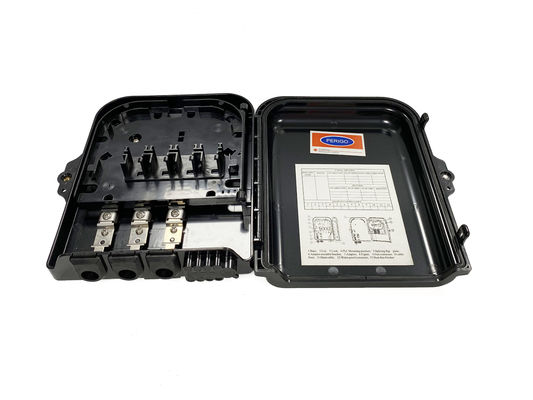

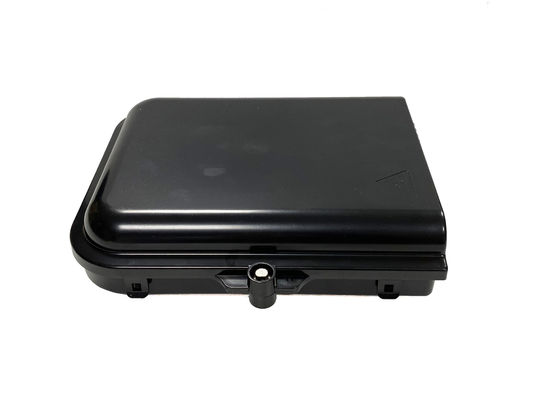

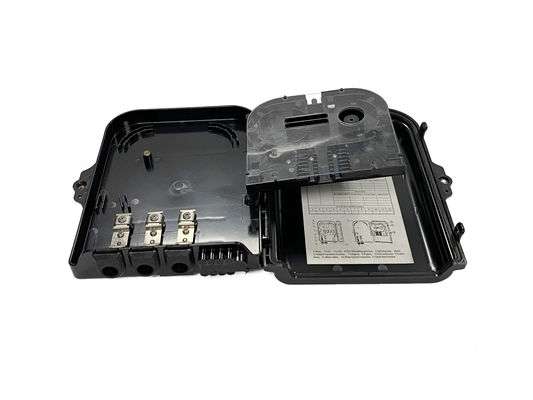

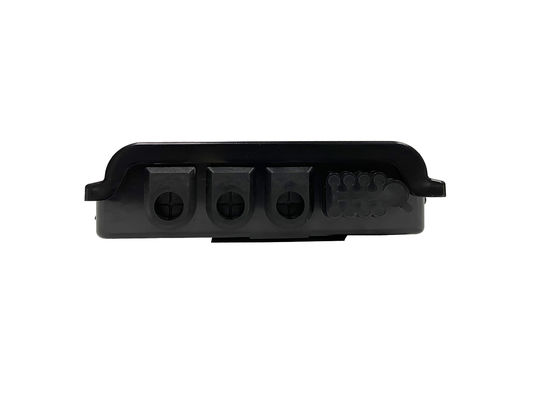

YINGDA 8Ports Glasfaser Splitter Box für FTTH Drop Kabel Verteilung Schwarz 8 Kerne SC Allen Schraube UL94 V0

FDB0208C ist für FTTH-Anwendungen konzipiert und wird in Telekommunikationsnetzen, CATV-Netzwerken, Datenkommunikationsnetzen, lokalen Netzwerken usw. weit verbreitet.Schnellanschlüsse, sc-Adapter oder Splitter 1*2 1*4 1*8 in Mini-Modul oder LGX-Kassetten.

8 Eigenschaften der Hafenverteilboxen

• Kompaktes Design, Durchmesser 195×240×66 mm
• Scharnierte Struktur
• Perfekte Dichtungsleistung
• Material: Hochschlagkunststoff
• Hochschlag- und UV-beständiges Thermoplast für eine lange Lebensdauer
• Einfach zu installieren
• Kann wieder geöffnet und wiederverwendet werden
• Wand- und Pfahlmontage
• Die Dichtungsart ist Schraub+Schnalle

8 Spezifikation für die Kernnachtspause

FTTH-Terminalbox Installationsanleitung

1. Bereiten Sie alle Komponenten und Werkzeuge vor und machen Sie sie sauber und trocken. Schneiden Sie die entsprechende Länge des Kabels etwa 1 Meter und reservieren etwa 4 cm nach dem Streifen.Installieren Sie Adapter auf dem Adapter-Panel mit Schrauben.

2Es gibt zwei Plätze, um das PLC Stahlrohr auf der Rückseite der Adapterplatte zu platzieren, den optischen Splitter in die Rille zu stecken und mit den Adaptern zu verbinden.

3. die Schraube des verstärkten Kerns lockern und die Befestigungsklemme entfernen. das entfernte Kabel in das Endgerät einziehen und das Faserkabel mit dem Schaumband schützen.Das Kabel mit der Befestigungsklemme festziehen, das Aramidgarn um die verstärkten Kernschrauben, dann die Befestigungsschraube verschrauben.

4Die optische Faser wird an der Unterseite mit einem Mindestradium von mehr als 30 mm aufgerollt, wobei die Fasern mit dem Nylon fest gebunden werden.

5Installieren Sie den Schnellanschluss vor Ort mit Adapter und Kabeln.

6- Versiegeln Sie die Kabelanschlüsse mit Gummistopfen und befestigen Sie alle Schrauben fest.

FDB-Buchverpackungsinformationen

Bestellinformationen
