| Markenbezeichnung: | YINGDA |
| Modellnummer: | 1:9 PLC-Teiler |
| MOQ: | 500 Stück |
| Preis: | Verhandelbar |
| Lieferzeit: | 5-8days nach Zahlung |
| Zahlungsbedingungen: | Western Union, T/T, MoneyGram |

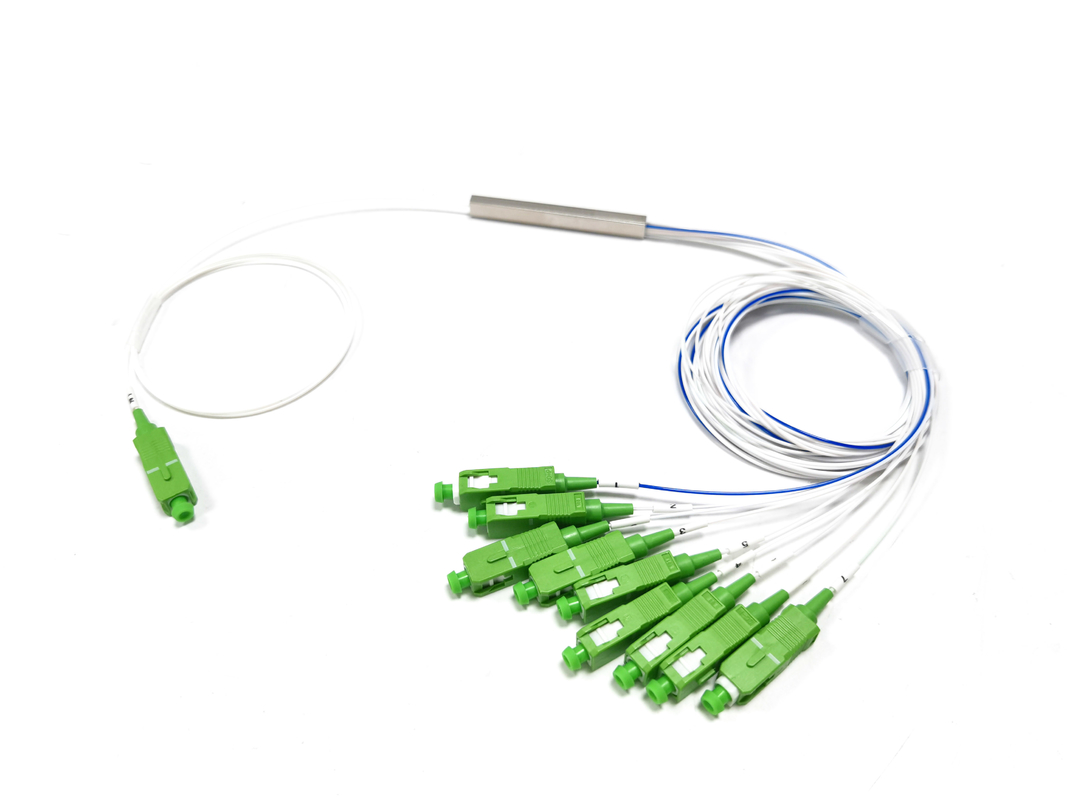

1:9 1x9 70/30 Ungleichgewichte Glasfaser PLC Splitter Einzelmodus SC APC G657A1 1Meter
Planar Lightwave Circuit (PLC) Splitter ist ein optisches Leistungsmanagementgerät, hergestellt mit Silizium-optischer Wellenleittechnologie,für die Verteilung optischer Signale vom Zentralbüro (CO) an mehrere Standorte verwendetDer PLC 1*9 Splitter mit Intech-Full-Array verfügt über die Eigenschaften kleiner Größe, hoher Zuverlässigkeit, breiter Betriebswellenlänge und guter Konsistenz zwischen den Kanälen.
FibersplitterEigenschaften:
• geringer Einsatzverlust und hoher Rücklaufverlust
• PDL automatisches Screening-System ((Ultra niedrige PDL ist verfügbar)
• Hohe Zuverlässigkeit und Stabilität
• Anschlüsse bis zur Klasse B
• 100% 3D getestet von Daisi und Sumix
• Zyklusprüfung bei hohen und niedrigen Temperaturen
• 100%ige Prüfung vor der Lieferung
• FTTH-Verkabelungslösung könnte

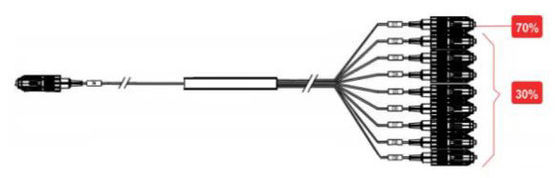

Glasfaserspalter 1x9das Strukturdiagramm:
1x9 SplitterSpezifikation
| Split-Ratio (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Betriebswellenlänge (nm) | 1260 bis 1650 | ||||
| Art der Faser | G657A oder angepasst | ||||
| IL max ((dB) | Kanal 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| Kanal 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL einheitlich (dB) | Kanal 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Rücklaufverlust (dB) | ≥ 55 Jahre | ||||
| Richtwert (dB) | ≥ 55 Jahre | ||||
| PDL (max.) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Einheitlichkeit (max.) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Wellenlängenabhängiger Verlust (dB) | ≤ 03 | ||||
| TDL (max.) | 0.5 | ||||
| Betriebstemperatur | -40 ~ +85 | ||||
| Lagertemperatur | -40 ~ +85 | ||||
| Abmessungen (mm) / LXWXH | Nackte Fasern | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| ABS-Box | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Anmerkung:
1. 1x9 Fasersplitter ohne Steckverbinder angegeben
2. Hinzufügen eines zusätzlichen 0.2dB Verlust einschließlich Steckverbinder
Die Ausgabe des optischen Splitters kann in 70/30 80/20 60/40 oder 85/15% 4Typen unterteilt werden, um die Split-Ration zu unterscheiden, verwenden Sie verschiedene Farben wie blau zu markieren,Dieser spezielle Chip 1x9 sorgt für eine unausgewogene Split-Ratio nicht gleiche Typen, die spezielle Anforderungen und flexible optische Anwendungen erfüllen kann und in 5G FTTR-Netzwerken weit verbreitet ist.
Die Faserfarbe ist bunt, loses Rohr 900um kann angepasst werden, wie blau, orange, grün, braun, grau, weiß, rot, schwarz usw., mit Zahlenzeichen zu unterscheiden.
Der 1x9 Ungleichgewichtssplitter verwendet das gleiche Stahlrohr 60*7*4mm wie der 1x8 Splitter, Eingang 1, Ausgang 9= 4*2+1pcs Faser-Array.
Alle Arten von optischen Anschlüssen können verwendet werden, wie SC FC LC ST oder keine Anschlüsse
Polnische Methode: UPC, APC
Input-Output-Pigtails Länge: 0,5 m, 1 m, 1,5 m usw.
FC-AnschlussPLC-Splitter
Optische Splitter für SPSAnwendung

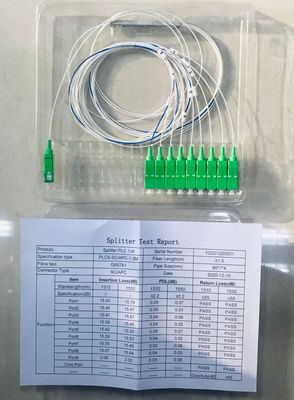

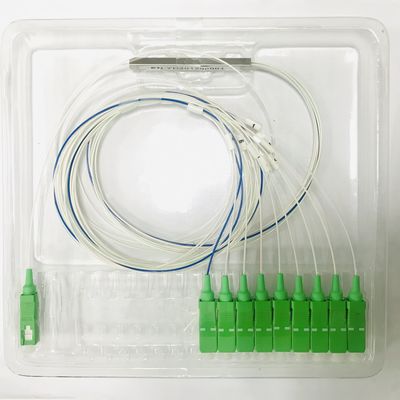

Wenn nur 1:9 optischer Splitter blockloser Typ gekauft wird, wird in einem Blisterkarton mit Prüfbericht verpackt.
Vorab mit Steckverbindern beendet und vor der Lieferung in der Fabrik in einer optischen Schlafbox oder Verteilbox montiert, ist zulässig.
Jede kleine Schachtel enthält 12 PLC-Splitter, eine volle Schachtel enthält 8 Schachteln.
Fiber PLC Splitter Produktionswerkstattkarte:
Die Produktion von PLC Splitter unterliegt strikt Maschinenqualitätskontrolle und Kundenanforderungen. Es kann farbig oder weiß sein, und die Nummer Hülse und Steckverbinder können SC / UPC, LC / APC, etc sein.
Video
|
