48 Kerne FTTH Faser-gemeinsamen Einschließungs-Hauben-Optikteiler 1x32 1x16 1x8 des Transceiverkabel-IP68 mechanischen

Ungeschnittene Kern-Fusions-Gelenk-Schließungs-Faser-Optikhauben-Gleitringdichtung FOSC PLC-1x16 Teiler-48

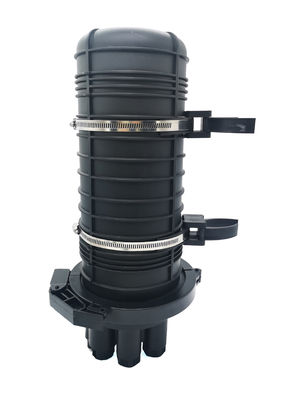

GJS-M5-JFT Spleißschließung ist aus optischen Fasern eine Haubenart Einschließung, die für den Direktanschluss während Getriebes des aus optischen Fasern benutzt wird, und bietet gemeinsamen Verbindungsschutz, mit 4 runden Kabeleinführungslöchern und 1 elliptischem Kabeleinführungsloch; sie nimmt Gleitringdichtung an; sie kann für Unkosten, Pfostenmontage, Wandmontage und begrabene Installation verwendet werden; gute Dichtungsleistung, einfache Installation und breiter Einsatzbereich.

Spezifikation

Eigenschaften

• Alle Leistungsindizes des Produktes erfüllen die Bedingungen des nationalen Lüsterklemmestandards Yd/T 814,1.
• Kabelanschlüsse 5pcs: 4round und ovale Häfen 1, die auf das Lichtleiterkabel von φ 7 zugreifen können - φ 18, ungeschnittene Funktion ist verfügbar
• Der Überkartonkörper wird vom hochfesten Technikplastik und vom Hochdruckspritzen mit Antialternmittel gemacht. Er hat die Eigenschaften der leichten, hohen mechanischer Festigkeit, der starken Korrosionsbeständigkeit, des Blitzwiderstands und der langen Nutzungsdauer.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• Der überlagerte Strukturfaser-Fusionsbehälter und die unabhängige Isolierung, die Gerät im Kasten erdet, machen die Faserkernzahlkonfiguration, -expansion und -kabel erdend flexibel, bequem und sicher.
• Die Metallkomponenten und -befestiger innerhalb und außerhalb des Kastens werden vom Edelstahl hergestellt, der in der verschiedenen Umwelt benutzt werden kann.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

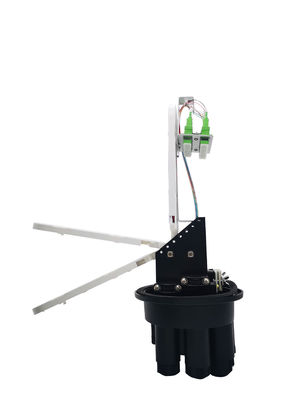

• 48cores lädt Behälter 3pcs, 1 für Teiler und 2 für Fusion. Jeder Behälter kann Fusion Faser 24cores verstärken einzelne. Jeder Behälter mit einem Klarsichtdeckel, einem großen Verlegungsbereich und angemessenen einem Biegungsradius, Behälter regeln an der Metalladapterklammer mit Schrauben. Das Teilerrohr kann im Behälter regeln.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• Die Einbauplatten für 1x16 können wie untengenannte Bilder, es sein können maximale Adapter 18SC, für 1x16 oder 2x16 mit gewundenem Rohr oder ny Tonnenbindung halten, um an Ort und Stelle zu regeln.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Mitgeliefertes Zubehör:

Pfostenbergausrüstungen, Plastikschlüssel, innerer Hexagonschlüssel, Gummidichtung und Ausrüstungen für Kabelanschlüsse, HitzepsychiatersSchutzhülle, Zahlkennzeichen, Nylonbindung, etc.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Faser-gemeinsamer Einschließungs-Installationsoptikprozeß

Das Lichtleiterkabel kommt von der Lichtleiterkabelfinanzkontrolle auf der Basis herein.

Der Kabelhalter wird benutzt, um das Kabel zuzuschließen, und der Stahlkern wird in die verstärkte Kernspalte eingedrungen und drückte fest.

1. Installation des Lichtleiterkabels mit ovalem Loch:

Nehmen Sie die Gummiauflage, Plastikblock heraus und Plastikstecker im elliptischen Loch, die Lichtleiterkabeldurchläufe durch die Gummiauflage und dann die Schnalle auf dem Plastikblock, schließlich addieren den Plastikstecker, benutzen den Schlüssel, um den Bolzen festzuziehen und die Basis zuzuschließen, um die Dichtung des Lichtleiterkabeleinlasses abzuschließen.

2. Installation des Lichtleiterkabels 4round:

Schraube weg von der Plastiknuß des kleinen Kabeleinführungslochs, nehmen den φ 27 Dichtungsmittelstecker heraus, installieren die Zusätze entsprechend der Reihenfolge, die in der Zahl unten gezeigt wird und benutzen schließlich den Schlüssel, um die Plastiknuß festzuziehen, um die Kabeleinführung in den Paaren zu versiegeln.

3. Optische Spaltung: holen Sie das abgestreifte Lichtleiterkabel in den Fusionsbehälter für reservierte Wicklung, beenden Fusion das Anschlussende und das Kabel das Ende im Fusionsschlitz, fügen das Zopfverbindungsstück in den Einlass des Adapters, den Input des PLC-Teilers zum Ausgang des Adapters einzufügen ein, wird der Ertrag des Teilers in das Inputende des Adapters eingefügt, und das Lichtleiterkabel wird heraus am Ausgang des Adapters schließlich geführt.

4. Direkte Fusion: führen Sie das Kolbenkabel in den Fusionsbehälter für reservierte Wicklung, dann Fusion zwei Enden in den Fusionsschlitzen ein.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Anwendung: diret begraben, Rohr, Antenne, Telekommunikation, Mobile, CATV, Landstraße, Breitbandfirma, etc.
