| Markenbezeichnung: | YINGDA |
| Modellnummer: | FDB0224F |
| MOQ: | 100PCS |
| Preis: | Verhandelbar |
| Lieferzeit: | 1 Woche |
| Zahlungsbedingungen: | T / T, Western Union |

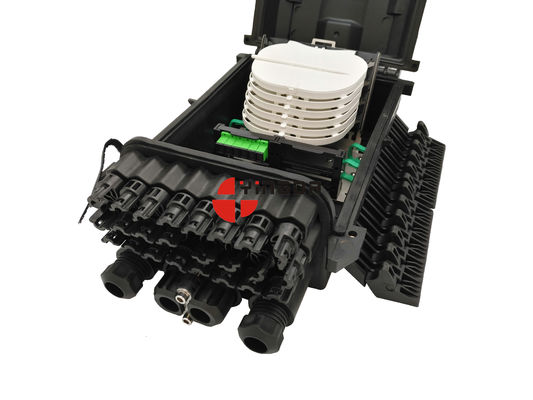

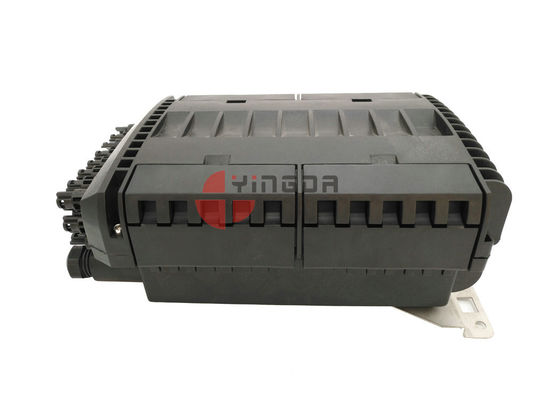

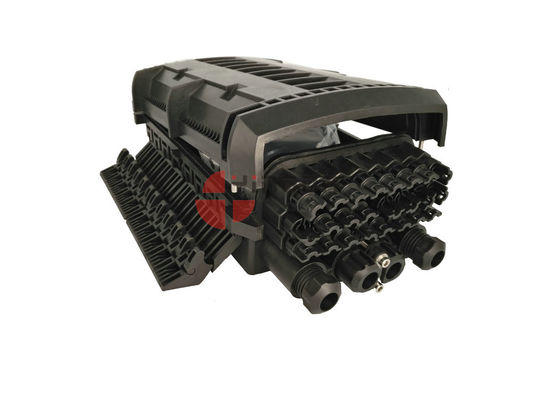

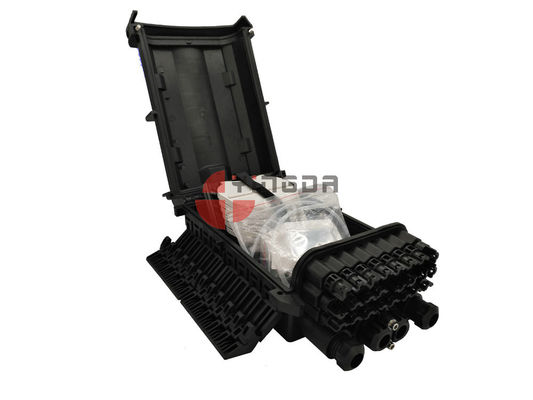

24 der Hafen-96 der Kern-pp. Faser-Optikanschlusskasten-Inline-Schließung des Transceiverkabel-IP68 an der Wand befestigte
FDB0224F ist entworfen, um ohne Schrauben und Schnallen zu versiegeln. Die kompakte Größe und Schlag-über Abdeckung holen einfache Operation sowie schließen Funktion ab. Die Spleißbehälter werden mit einem Scharnier bei einer Seite verbunden, die die Operation in jedem Behälter einfacher macht. Sie können jeden Behälter, nach Spleiß herausnehmen, dann reparieren sie in der Schließung. Sie ist entworfen, um am Operationsschaden zu verhindern.
Spezifikation
| Maß (Millimeter) | 380*245*155 | Max. Kapazität (einzelne Faser) | 72/144cores |
| Gewicht (Kilogramm) | 4.5~5 | Dichtungsart | Mechanisch |
| Kabelanschlüsse | 1 gab Kabelanschluss für ungeschnittenes Kabel vom Durchmesser von 10~17.5mm ein. 2 ausgegebene Kabelanschlüsse für Kabeldurchmesser von 8~17.5mm. 24 gaben Kabelanschlüsse für Kabeldurchmesser weniger als 4mm aus. | Sondern Sie die Spleißbehälterkapazität aus (einzelne Faser) | 12/24 |
| Verstärken Sie Behälterquantität | 6pcs | Material | Pp. |
3.Structure
3,1 Schließung und Zusätze (Bild 1)
Bild 1
Stückliste
Hauptausrüstungen
| S/N | Beschreibung | Quantität | Anmerkung |
| 1 | Deckel | 1 | 337 (L)×242 (W)×63 (H) Millimeter. |
| 2 | Basis | 1 | |
| 3 | Dichtungsring | 1 | Kastendichtung |
| 4 | 8202 versiegelnde Teile | 16 | Dichtungskabelanschlüsse |
| 5 | Spleißbehälter | 4 | Für Spleißen und Lagerung |
| 6 | Spleißbehälterabdeckung | 1 | |
| 7 | Spleißbehälterverband | 1 | Reparieren einiger Spleißbehälter |
| 8 | Befestigerbolzen | 2 | Festlegungsdeckel und Abdeckung der Schließung |
| 9 | Schnalle | 4 | Festlegungsdeckel und Abdeckung der Schließung |
| 10 | Feste Nüsse | 16 | Versiegelnde weiche Kabelanschlüsse |
| 11 | Festes Werkzeug | 1 | Special für fest die Nüsse |
| 12 | Kabelfestlegungsplatte | 1 | Regelndes ungeschnittenes Kabel |
| 13 | Adapterinstallationsplatte | 4 | Eine Adapterplatte für 6 Sc-Simplexbetriebadapter |
| 14 | Spleißbehälterklammer | 1 | Installieren Sie 6 Spleißbehälter |
| 15 | Stopper der oberen Abdeckung | 1 | Grenzobere Abdeckung |
| 16 | Plastiknüsse | 2 | Festlegungskabel |
Eigenschaften
1 ungeschnittene Häfen, 2 runde Häfen, Kabelanschlüsse des Tropfens 24pcs, vervollkommnen für Faser zur Arbeitskabelverteilung und die Spaltung und das termiantion.
jeder Kasten mit entfernbarem Behälter 6pcs und Adapterplatte Sc-24pcs und Blechtafel für Kabelverlegenheit und -wegewahl.
Der Kasten ist, die Schnalle ist einzigartiger Entwurf, hochfester Ingenieurplastik, das Innere haben auch Kabelschellen stark.
alle Metallteile ist- der Edelstahl, der für Anwendung im Freien passend ist, wenn Sie Kleinbogen benötigen, können auch tun.

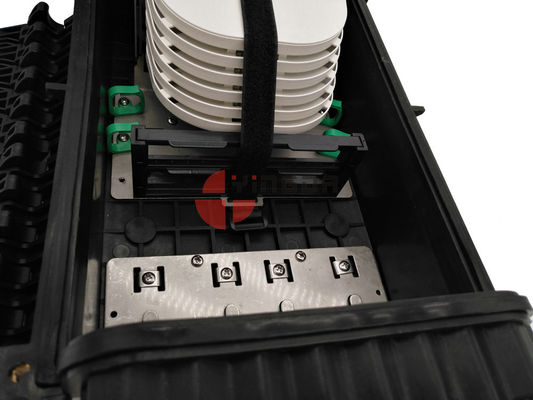

der Spleißbehälter kann Fusionsmaximum 12cores, doppelte Faser 24cores; er kann Maximum 1x, 1x4, Faser 1x8 Optikplc-Teilerrohr auch setzen auf der Nut. es ist die genaue selbe Größe als das Stahlrohr.
Standardteile
| S/N | Beschreibung | Quantität | Anmerkung |
| 17 | Wand, die Ausrüstung anbringt | 1 | Für Wandmontage |
| 18 | ExpansionsAnkerbolzen | 2 | Teile der Wand, die Ausrüstung anbringt |
| 19 | Hexagonbolzen | 2 | Teile der Wand, die Ausrüstung anbringt |
| 20 | Nylonbindung (3*120mm) | 12 | Festlegungskabel |
| 21 | Fusionsärmel (Φ1.0*60mm) | Entsprechend den Faserkernen. | Spleißen |
| 22 | 0.2m Spulenrohr | 1 | Schützen Sie die Faser |
| 23 | Isolierungsband | 1 | Accessorial Fixierung |
| 24 | 0.5m EVA Rohr | 1 | Schützen Sie Faser |
| 25 | Trockener | 1 | |
| 26 | Interner Sechskantschlüssel M6 | 1 | Werkzeug, zum des Kastens zu öffnen |
| 27 | Gummimuffe 14# | 2 | Für Kabeldurchmesser. Von 12-17.5mm |
| 28 | Gummimuffe 41# | 2 | Für Kabeldurchmesser. Von 8-12mm |
| 29 | Plastikstecker | 4 | Versiegeln Sie den Kabelanschluss |
| 30 | Bügeln Sie Schlüssel | 1 | Werkzeug |
Optionale Teile
| S/N | Beschreibung | Quantität | Anmerkung |
| 25 | Pole, der Ausrüstung anbringt | 1 | Für Pfostenmontage |
| 26 | Ventil | 1 | Prüfung, die Leistung versiegelt |
Video
|
|
