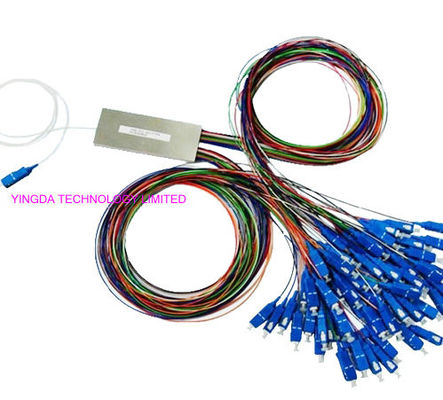

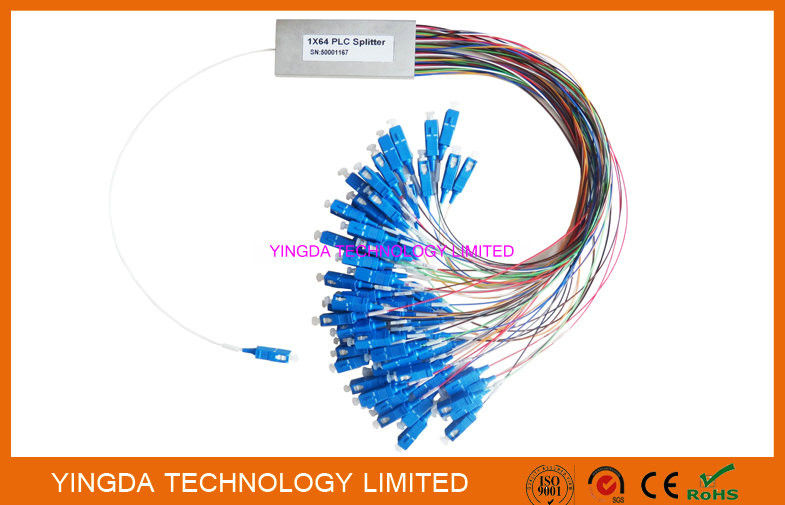

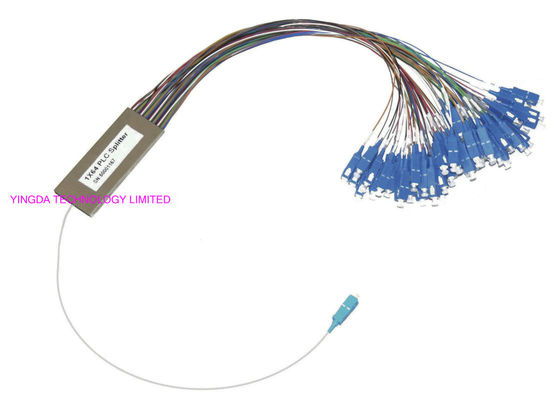

Faser des Minimodul-Stahlrohr-1X64 Optik-PLC-Teiler Sc-Blau-Verbindungsstücke
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xStandard | Telcordia GR-1221 und GR-1209 | aufgeteiltes Verhältnis | Miniteiler 1X64 |
---|---|---|---|
Rohr-Maß | 100*40*6mm | Kabeldurchmesser | 0.9mm |
Connector | SC-/UPCkoppler | Kabelfarbe | Inputweiß, Ertrag: bunt |
Fasertyp | Monomode- G657A1 | Einfügungsdämpfung | 20.8dB |
Einheitlichkeit (Maximum) | 2.odB | Wellenlänge | 1260 - 1650 Nanometer |
PDL (Maximum) | 0.4dB | ||
Markieren | FBT-Koppler,PLC-Splitter |

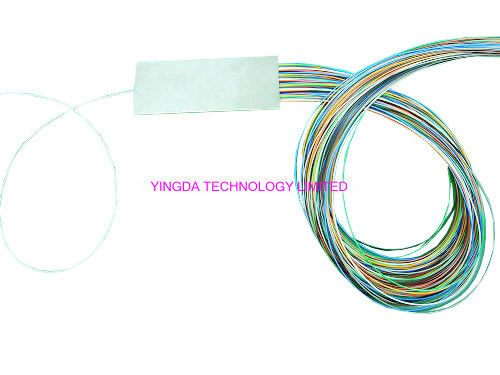

Hohe Dichte 1 bis Miniteiler 64 PLC-Minimodul-Stahlrohr, Faser 1X64 Optik-PLC-Teiler Sc-Blau-Verbindungsstücke
Planarer Lichtwellenstromkreis (PLC)-Teiler ist eine Art optisches Energiemanagementgerät
das wird unter Verwendung der optischen Wellenleitertechnologie des Silikons fabriziert. Es kennzeichnet kleines,
hohe Zuverlässigkeit, breiter funktionierender Wellenlängenbereich und gute Kanal-zukanaleinheitlichkeit,
und ist in PON-Netzen weit verbreitet, die Energiespaltung des optischen Signals zu verwirklichen.
YINGDA liefert ganze Reihen Produkte des Teilers 1xN und 2xN, die für hergestellt werden
spezifische Anwendungen. Alles Produkttreffen GR-1209-CORE-2001 und GR-1221-CORE-
1999 Anforderungen.
Eigenschaften
- Bidirektionale, kompakte Größe
- Breiter Wellenlängenbereich
- Niedrige Einfügungsdämpfung, niedrige PDL und hohe Zuverlässigkeit
- Verlust der hohen Rendite und gute Wiederholbarkeit
- Ausgezeichnete Kanal-zukanaleinheitlichkeit
- Telcordia GR-1221-Core konform
- 1x2, 1X4,1X8. , Konfigurationen 1X128
Anwendungen
- LAN, WAN und Metro-Netze
- FTTH-Projekt u. FTTX-Entwicklungen
- GPON, EPON, CATV-System
- Faser-Optiktestgerät
- Datenbank übertragen Breitbandnetz
Technische Spezifikt. für PLC-Teiler mit Faser-Optikverbindungsstücken
Teiler 1xN
Einzelteil | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
Faser-Art | G.657A | ||||||
Arbeitswellenlänge | 1260nm~1650nm | ||||||
Standardeinfügungsdämpfung (DB) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 |
P-Grad-Einfügungsdämpfung (DB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 |
Einheitlichkeit (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
PDL (DB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
Wellenlängen-abhängiger Verlust (DB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
Rückflussdämpfung (DB) | ≥50 | ||||||
Richtdämpfung (DB) | ≥55 | ||||||
Funktionierendes Temp.Gange | -40℃~+85℃ | ||||||
Anmerkung: Der oben genannte Parameter ist für Teiler mit Verbindungsstück. Wenn ohne Verbindungsstück, verringert Einfügungsdämpfung durch 0.2dB. |
Einrichtungs-Informationen
PLCS | - | - | - | - | - | - | - |
Struktur |
Faser Art |
Paket | Input | Ertrag | Länge | Verbindungsstück | |
Struktur | 0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64 | ||||||
Faser-Art | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
Paket-Maß | A1, A2,… A12, D, E, F, K, U, G, C, T, R, X | ||||||
Input-Art |
B=250μm entblößen Faser, loses Rohr L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
Ertrag-Art |
B=250μm entblößen Faser, L=900µm lösen Rohr, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
Zopf-Länge |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, 15/10=1.5m input/1.0m Ertrag, X=Others |
||||||
Verbindungsstück-Art |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC eingegeben/FC-/APCertrag, 00=None, X=Others |
