Sc-/APC-Fusions-Spleiß - auf nachträglich einbaubarem Sc 0.9mm Verbindungsstück FIC

Herkunftsort China
Markenname YINGDA
Zertifizierung ISO
Modellnummer FS-SCA-09-09G
Min Bestellmenge 100 Stück
Preis Negotiable
Verpackung Informationen 5 Stücke oder 10pcs/Blasenkasten
Lieferzeit 5 Werktage nach erhaltener Zahlung
Zahlungsbedingungen T / T oder Western Union
Versorgungsmaterial-Fähigkeit 500.000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Anwendung FTTH, LAN, ODF Anschlusstyp SC/APC
Fasertyp SMF-28e Kabelart Monomode- 9/125um
Kabeldurchmesser 0.9mm conneector Hausfarbe blau
Einfügungsdämpfung Maximum <0.5dB, Typical<0.3dB Rückflussdämpfung ≥65dB
Markieren

Schnelle Anschluss

,

FTTH-Verbindungsstück

Hinterlass eine Nachricht
Produkt-Beschreibung

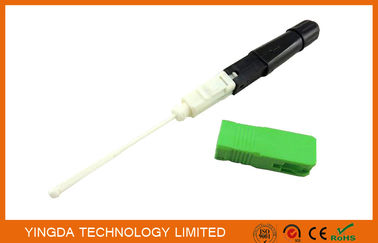

Sc-/APC-Fusions-Spleiß - auf nachträglich einbaubarem Sc 0.9mm Verbindungsstück FIC



Beschreibung



SC-/APCfusion Spleiß-auf Art aus optischen Fasern Schnellverbinder Verbindungsstück isis, aber sein verstärkender Punkt nach innen

das Verbindungsstückende, beseitigen gleichwertig die Zöpfe beim Verstärken. Der Vorteil ist kein Bedarf

zusätzlicher Schutz nachdem Spleiß, wie Spleißbehälter, Spleißschließung, Verteilerkasten. Im Vertrag

zum Entwurf von mechanischer LWL-Spleiß Verbindungsstück, es Abwehr V-Nut mechanisches Verbindungsstück aintenance

und Operationskosten und dauerhaftes, die das Konzept diese hohen Kosten der Spleißmaschine umwirft

und treffen Sie nicht auf FTTH-Bau zu.



Anwendung

  • FTTH-Optikfaser-Terminalverbindung
  • Lan-Netz
  • Verbesserung von ODF und das neue Verbindungskabel von ODF auf Standort.


Eigenschaften

  1. Niedrige Operationskosten, hohe Leistungsfähigkeit
  2. Erzielen Sie schnell die Beendigungsverbindung vor Ort
  3. Einfache Operation oder Gebrauch
  4. Die Druckschweißensteile nehmen neuen einzigartigen Strukturentwurf an
  5. Installation ohne Kleber injectino, kein Reiben, keine Verbrauchsmaterialien
  6. Hohe Installationsqualität, hohe Erfolgsquote und Installation fasten, usw.
  7. Einfach zu tragen
  8. Genaue mechanische Maße
  9. Alle Materialien passt sich an ROHS an



Spezifikation



Einzelteil

Parameter

Kabel

0,9, 20,3.0mm Kabel oder Transceiverkabel

Faserdurchmesser

125um G657A1 entblößen Faser)

Fester Pufferdurchmesser

250um

Faserart

Monomode- OS1 9/125um

Einfügungsdämpfung

≤0.3dB

Rückflussdämpfung

≤-50dB UPC, ≤-65dB APC

Bloße Faserkörperenge

>250g

Betriebstemperatur

-40℃-+80℃

Tensible Stärke

60N (5kgs für 2mins)

Kippfallen

4 Meter hohe Zementbodenrichtung auf einmal, in Gesamt-3times



Auftragsinformationen

FS-XXX-XX-XXX

         1 - 2 -34

FS=-Fusion

Spleiß

1

2

3

4

Verbindungsstückart

Faser nach innen

Anwendbares Kabel

Durchmesser

Hausfarbe

SCU=SC/UPC

SCA=SC/APC

FCU=FC/UPC

09=0.9mm

25=250um entblößen Faser

09=0.9mm

20=2.0mm

30=3.0mm

B=blue

B=black

G=green





Fusion Spleiß-auf Verbindungsstück-Anweisungs-Schritten



1. Vorbereitung

2. Führen Sie HitzePsychiater Rohrwohnung und -nuß in das LWL - Kabel hindurch

3. Verwenden Sie Flachfaser Arbeitswalze, um die Bedeckung über 45mm abzustreifen

4. Verwenden Sie die Faserarbeitswalze, um die beschichtende Schichtanzeige der Faser abzustreifen säubern die Faser, dann setzen die optial Faser zum Halter.

5. Schneiden Sie die Faser durch Faserspalter

6. Setzen Sie den zusammengebauten Halter in die Fusionsspleißmaschine

7. Streifen Sie die beschichtende Schicht 0.9mm Faser ab

8. Säubern Sie das aus optischen Fasern und setzen Sie es in den Halter der Fusionsspleißermaschine

9. Schneiden Sie die Faser durch Faserspalter

10. Setzen Sie den Halter in die Fusionsspleißermaschine

11. Nach dem Halter zwei, den Werkzeuge vorbereiten, schließen Sie die Fusionsmaschine, Anfangsfusion

12. Nach der Fixierung öffnen Sie die Maschine und nehmen Sie das ganze Verstärkenverbindungsstück sorgfältig heraus

13. Fügen Sie das HitzePsychiater Rohr zum Endstück des Verstärkenverbindungsstücks sorgfältig ein, dann setzen Sie das Ganzes verstärkte Verbindungsstück in die Fusionsmaschine und fangen Sie an, oben zu erhitzen

14. Entfernen Sie das Verbindungsstück von der Fusionsmaschine nach ungefähr Heizung 90s und dann Kühlung für ungefähr 5s zu

10s.

15. Schließen Sie Versammlung ab





* Benutzen Sie bitte die kundengebundene schmelzende Maschine FTTH



* Empfohlenes Verbrauchsmaterial:

Führen Sie eine Versorgung der folgenden Artikel

  • Denaturierter Alkohol
  • Fusselfreie Gewebe
  • Wattestäbchen
