Kundenspezifische PON 1x32 Sc-Faser Optik-PLC-Verteilungsdämpfung FTTH und CATV-Teiler
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Verbindungsstück | SC APC | Faser Type2 | Corning-Faser SMF-28e Inspektion |
|---|---|---|---|
| Einfügungsdämpfung | 16.9dB | Einheitlichkeit (Maximum) | DB 1,5 |
| Wellenlänge | 1260-1650nm | PDL (Maximum) | 0,3 DB |
| Plastikkastenmodul | 140*115*18 Millimeter | Faser-Länge | 1,5 Meter |
| Kabel-Durchmesser | 3,0 MILLIMETER | spalten Sie Verhältnis auf | ABS 1x32 Kasten-Teiler |
| Markieren | Fiber Optic-Splitter,FBT-Koppler |
||
Produkt-Beschreibung

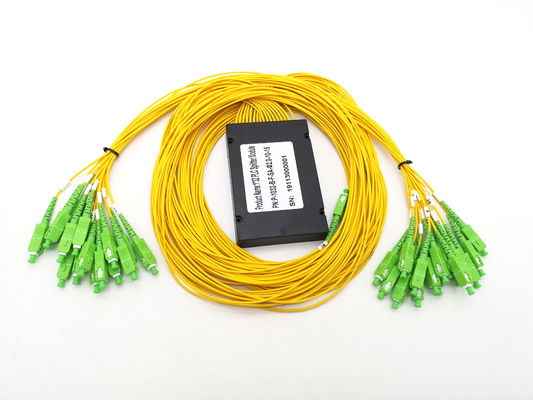

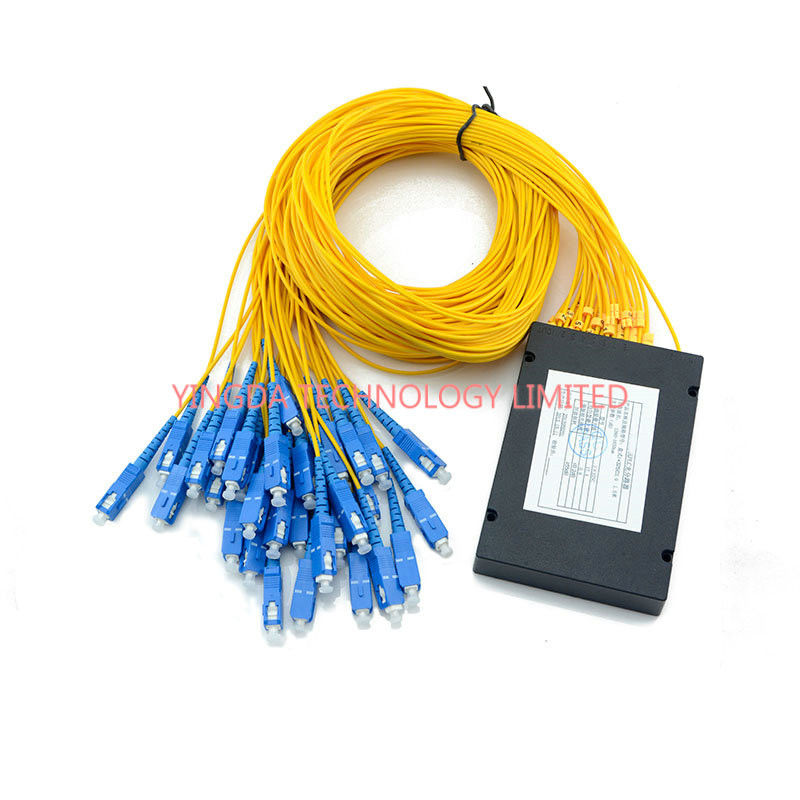

PON 1x32 Sc-Faser Optik-PLC-Teiler-Modul, Koppler aus optischen Fasern 1M Singlemode
Schnelle Details 1:32 Faser Optik-PLC-Teilers
- Eingegebene/putput Zopf Sc APC Verbindungsstücke
- Faserart: Corning G657A2 2mm gelb
- ABS-Modulgröße: 140*115*18mm
- 1x2 1x3 1x4 1x5 1x16 1x8 1x9 1x12 1x16 1x24 1x32 2x32 spaltete das verfügbare Verhältnis ganz auf
- Passt sich an Telcordia-1209-core u. GR-1221-core Standards an
Planarer optischer Teiler der Lichtwellen-Stromkreis-(PLC) sind völlig passive optische Verzweigungsgeräte, die sehr niedrigen Trägheitsverlust und PDL, große Kanaleinheitlichkeit und eine perative Strecke der breiten Wellenlänge aufweisen. Diese Teiler werden manufactrued und zu Telcordia-1209-core u. zu GR-1221-core geprüft, um die Hochleistung zur Verfügung zu stellen, speziell entworfen, um die starke Bedingung von FTTH-, PON- und CATV-Netzen zu erfüllen.
technische Spezifikation des ausgeglichenen Teiler-1 bis 32
Tabelle 1 – 1×N PLC-Teiler-Gestell
|
Parameter |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Funktionierende Wellenlänge (Nanometer) |
1260|1650 |
|||||
|
Faser-Art |
SMF-28e oder Kunde spezifizierten |
|||||
|
Einfügungsdämpfung (DB) (S-/Pgrad) |
4.0/3.8 |
7.3/7.0 |
10.5/10.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
|
Verlust-Einheitlichkeit (DB) |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2,5 |
|
Rückflussdämpfung (DB) (S-/Pgrad) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Polarisations-abhängiger Verlust (DB) |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,4 |
|
Richtdämpfung (DB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wellenlängen-abhängiger Verlust (DB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
|
Temperaturbeständigkeit (- 40|°C)85(DB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Betriebstemperatur (°C) |
-40|85 |
|||||
|
Lagertemperatur (°C) |
-40|85 |
|||||
|
|
||||||
Tabelle 2 – 2×N PLC-Teiler-Gestell
|
Parameter |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
Funktionierende Wellenlänge (Nanometer) |
1260|1650 |
||||
|
Faser-Art |
SMF-28e oder Kunde spezifizierten |
||||
|
Einfügungsdämpfung (DB) (S-/Pgrad) |
4,2 |
7,6 |
11,0 |
14,5 |
17,5 |
|
Verlust-Einheitlichkeit (DB) |
0,8 |
1,5 |
1,5 |
2,0 |
2,5 |
|
Rückflussdämpfung (DB) (S-/Pgrad) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Polarisations-abhängiger Verlust (DB) |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
|
Richtdämpfung (DB) |
55 |
55 |
55 |
55 |
55 |
|
Wellenlängen-abhängiger Verlust (DB) |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Temperaturbeständigkeit (- 40|°C)85(DB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Betriebstemperatur (°C) |
-40|85 |
||||
|
Lagertemperatur (°C) |
-40|85 |
||||
|
|
|||||
32 Eigenschaften des Weise Faser-optische passive Teiler-50/50
- Der Verlust ist nicht Empfindlichkeit zur optischen übertragen zu werden Wellenlänge. Er kann der übertragungstechnischen Bedingung der unterschiedlichen Welle genügen.
- Helles Spaltungsuniform.may-distripute Signal zum Kunden gleichmäßig.
- Die Struktur ist kompakt, installiert möglicherweise direkt in Verbindungskabinett des anwesenden verschiedenen Kreuzes, benötigt nicht spezielles desigh und verlässt Raum der größeren Installation.
- Die verzweigten Kanäle des einzelnen Elements erreichen möglicherweise zu mehr 32 Kanäle.
- Die Kosten von Mehrkanal sind niedrig. Das mehr verzweigte Kanal qualtity, der gekostete Vorteil ist offensichtlicher.
Breite Anwendung des Teiler-1x32 aus optischen Fasern
* FTTH, FTTC, FTTB-Netz
* passive optische Netze (PON)
* CATV-Netze und -Datenaustausche
* Faseroptikausrüstung und -systeme
* optisches Signal-Verteilung

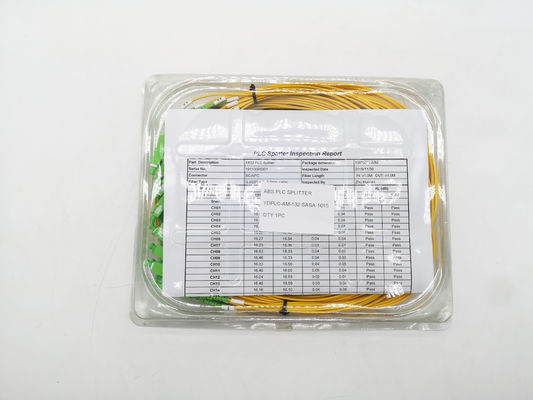

Aller Teiler lieferte mit Prüfbericht, und es gibt Aufkleber auf dem ABS-Modul selbst einschließlich: Produktname, Spezifikation, Quantität, Seriennummer, usw.

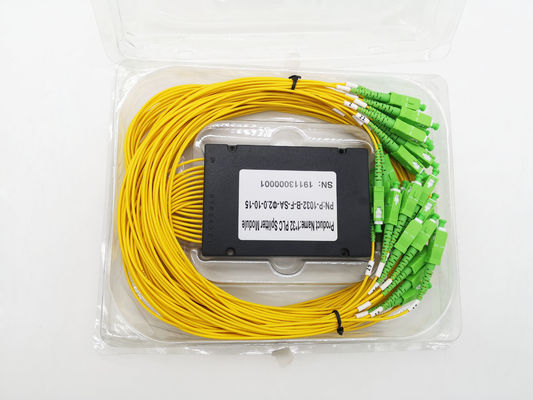

Einzelnes Paket durch den Blasenkasten, speical Schlitze, zum des ABSmoduls und des Verbindungsstück-, unsichtbaren und gutenschutzes zu installieren

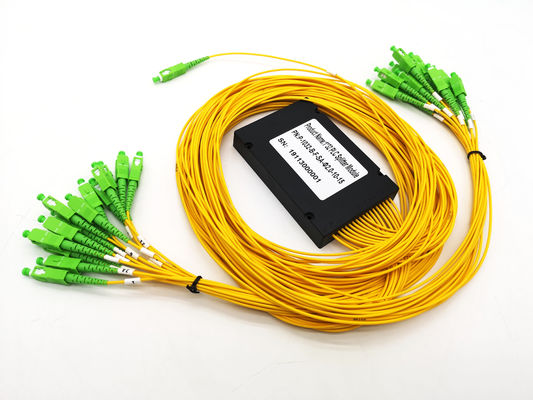

Input mit IN Kennzeichen, Ertrag mit 1 2 3 4… 32 Zahlenringen, damit jeder Hafen Installation unterscheidet und verbessert.
