ABS Platic-Kasten-Teiler aus optischen Fasern, planares Lichtwellen-Stromkreis-Teiler-Modul FC 1.5M

Herkunftsort China
Markenname YINGDA
Zertifizierung ISO SGS ROHS
Modellnummer YD-PLC-MM-104-FC-15
Min Bestellmenge 50 Stk.
Preis negotiable
Verpackung Informationen 1pc/box
Lieferzeit 5-8days nach Zahlung
Versorgungsmaterial-Fähigkeit 10.000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Connector FC/UPC Fasertyp Monomode- G657A1
Einfügungsdämpfung 7.3/7.0dB Einheitlichkeit (Maximum) 1.5dB
Wellenlänge 1260 - 1650 Nanometer PDL (Maximum) 0.2dB
Modulgröße 100×80×10mm Vierkantrohrgröße 40×4×4mm
flache Rohrgröße 60×7×4mm
Markieren

Fiber Optic-Splitter

,

PLC-Splitter

Hinterlass eine Nachricht
Produkt-Beschreibung

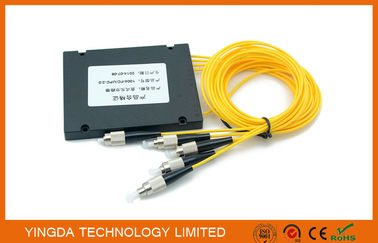

Teiler ABS Platic-Kasten PLC-1x4, planares Lichtwellen-Stromkreis(plc)-Teiler-Modul FC 1.5M


Planarer Lichtwellenstromkreis-(PLC)-Teiler ist eine Art optisches Energiemanagementgerät, das ist
fabriziert unter Verwendung der optischen Wellenleitertechnologie des Silikons. Sie kennzeichnet kleine, hohe Zuverlässigkeit,
breiter funktionierender Wellenlängenbereich und gute Kanal-zukanal Einheitlichkeit und ist weit verbreitet
in PON-Netzen, zum des optischen Signals zu verwirklichen treiben Sie die Spaltung an.

YINGDA liefert ganze Reihen Produkte des Teilers 1xN und 2xN, die für spezifische Anwendungen hergestellt werden.
Alle Produkte erfüllen Bedingungen GR-1209-CORE-2001 und GR-1221-CORE-1999.


Eigenschaften

  • Niedrige Einfügungsdämpfung
  • Niedrige PDL
  • Hohe Isolierung
  • Kompaktbauweise
  • Gute Kanal-zukanal Einheitlichkeit
  • Breite funktionierende Wellenlänge
  • Hohe Zuverlässigkeit und Stabilität


Anwendungen

  1. FTTH
  2. PON-Netz
  3. CATV-Verbindungen
  4. Telekommunikationsgeräte


Spezifikation


Funktionierende Wellenlänge (Nanometer)

1260~1650

Faser-Art

G657A1 oder als Auftrag der Kunden

Hafen-Konfiguration

1x4

1x8

1x16

1x32

1x64

Einfügungsdämpfung (DB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

Verlust-Einheitlichkeit (DB)

0,6

0,8

1,2

1,5

2

Polarisations-abhängiger Verlust (DB)

0,2

0,2

0,25

0,3

0,35

Wellenlängen-abhängiger Verlust (DB)

0,3

0,3

0,5

0,5

0,5

Temperatur-abhängiger Verlust (- 40~85) (DB)

0,4

0,4

0,5

0,5

0,5

Rückflussdämpfung (DB)

55/50

Betriebstemperatur

-40~+85

Richtdämpfung (dB)

≥ 55

Lagertemperatur

-40~+85



Tabelle 2 – Teiler PLC-2×N


Parameter

2×2

2×4

2×8

2×16

2×32

Funktionierende Wellenlänge (Nanometer)

1260~1650

Faser-Art

SMF-28e oder Kunde spezifiziert

Einfügungsdämpfung (DB)
(S-/Pgrad)

4,2

7,6

11,0

14,5

17,5

Verlust-Einheitlichkeit (DB)

0,8

1,5

1,5

2,0

2,5

Rückflussdämpfung (DB)
(S-/Pgrad)

50/55

50/55

50/55

50/55

50/55

Polarisations-Abhängiger
 Verlust (DB)

0,2

0,2

0,3

0,4

0,4

Richtdämpfung (dB)

55

55

55

55

55

Wellenlängen-Abhängiger
 Verlust (DB)

0,3

0,5

0,5

0,5

0,5

Temperaturbeständigkeit
(- °C) 40~85 (DB)

0,5

0,5

0,5

0,5

0,5

Betriebstemperatur (°C)

-40~85

Lagertemperatur (°C)

-40~85

Modul-Maß (Millimeter)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


Anmerkungen:

  • Spezifiziert ohne Verbindungsstücke.
  • Fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
