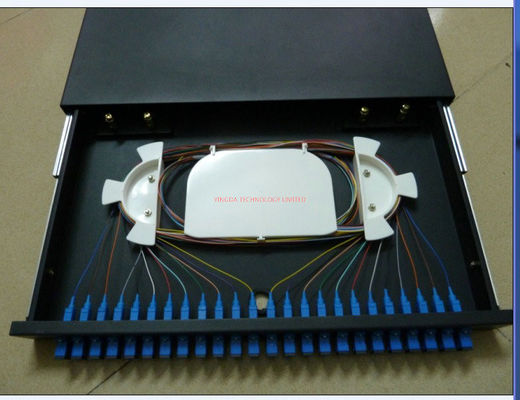

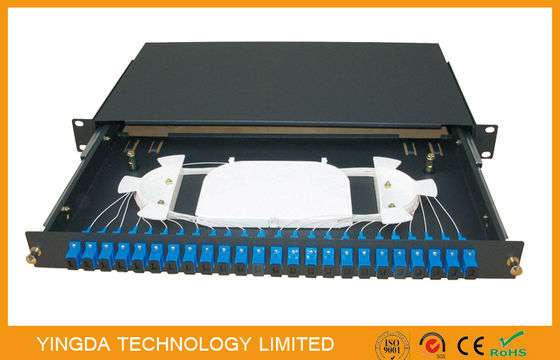

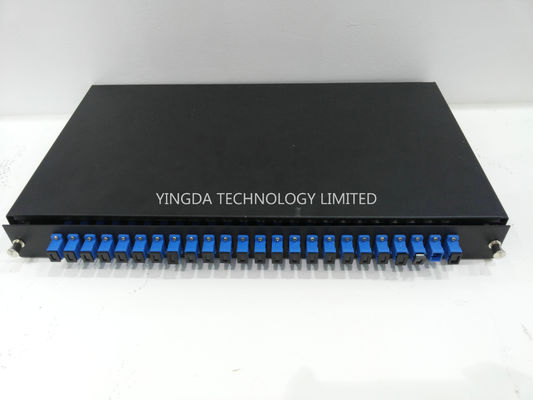

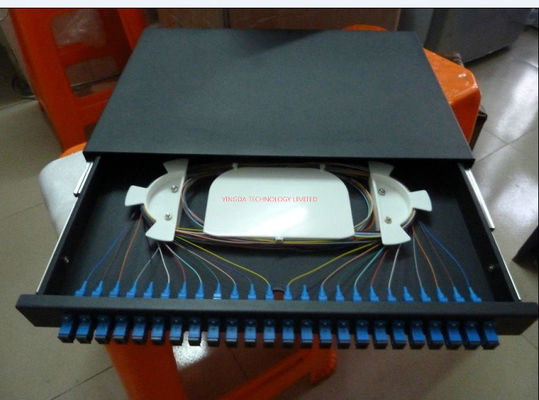

Sc-FC LC St. ODF Hafen der Faser-Optikschalttafel-24/Netz Schalttafel

Herkunftsort China
Markenname YINGDA
Zertifizierung ISO SGS ROHS
Modellnummer GPSM-SC24
Min Bestellmenge 100 Stück
Preis negotiable
Verpackung Informationen 1pc/Kasten, 5 PC/Kartonkasten
Lieferzeit 5-8days nach Zahlung
Versorgungsmaterial-Fähigkeit 500.000 PC pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Material kaltgewalzte Stahl Farbe Schwarz
Kapazität 24 Fasern Adapter SC-simplex-adapter
Kabelanschlüsse 4 Stück Anwendung Netz FTTH FTTX FTTB ODN PON
Dimension 430*250*1U Dicke 1.0mm
Markieren

Optical Distribution Frame

,

Schieben der Schalttafel

Hinterlass eine Nachricht
Produkt-Beschreibung

24 Metall St. ODF Hafen-Faser-Optikschalttafel Sc-FC LC, das Fach-Flecken-Scheibe kaltgewalzten Stahl schiebt



Slding-Fach-Art Faseroptikschalttafel sind die zusätzliche Ausrüstung für Terminalverdrahtung in optischem

 Fasertransmissions-Kommunikationsnetz, das für Innenlichtleiterkabelspleiß direkt passend ist

und Niederlassungsverbindung und schützendes die Faser.





Eigenschaften

  • Anwendbar in der Beendigung und 19" in der Standardstruktur,
  • Metallgleitender Entwurf
  • Gestellberg im optischen Verteiler ODF
  • Passend für FC, Sc, St., LC, Adapter E2000
  • Kaltgewalztes Stahlblech, mit dem Elektrospray
  • Kastengröße: verfügbares 430*250*1U, denn kostete Abwehr.

Gerätelagerung



Kabelanschlusskasten wird aus 3parts verfasst: Kofferaufbau, interne Komponenten, Verbindungsstück aus optischen Fasern

Schutz.

1. Kofferaufbauoberteil

Shell ist bequem sich zu öffnen und zu installieren, haben Sie Hochspannungserdungsgerät für die Metallkomponenten.

2. Interne Komponenten.

A.-Unterstützung: der Körper der internen Struktur, benutzt für die interne Unterstützung;

B. Spleißbehälter: zu aus optischen Fasern, Schutzstücke und die restliche Faser, das Bleiben speichern Verbindungsstück

Länge ≥ aus optischen Fasern1.6m, Biegungsradius ≥37.5mm, haben auch die Anmerkung, zum der Faser zu identifizieren;

C.: örtlich festgelegtes Gerät: um das optische Kabelmantel zu regeln, verstärken Sie Mitglieds- und Verdrahtungszopf.

Schutzteile Faseroptikverbindungsstücke: Ärmel- und Kabelgummidrüse



Spezifikation



Art

Maß

(Millimeter)

Maximale Kapazität

(Kern)

Kartongröße

(Millimeter)

Menge

Karton

(PC)

G.w

(Kilogramm)

GPSM-1U-SC12

430*300*1U

12

485*420*350

5

29

GPSM-1U-FC24

24

485*420*350

5

29

GPSM-1U-2SC24

48

485*420*350

5

29

GPSM-2U-FC48

430*300*2U

48

500*355*550

4

26,5

GPSM-4U

130*300*4U

192

500*350*540

1

18,9



Umgebungsbedingungen:



Nicht passender Gebrauch im Freien, wenn Bedarf zu verwenden, sollte Schutzmaßnahmen nehmen.



Betriebstemperatur

 °C -25 bis +40

Lagertemperatur

°C -25 bis +55

Relative Luftfeuchtigkeit

≤85% (30°C)

Atmosphärendruck

70 | 106kPa

Nutzungsdauer

20 Jahre





Materialeigenschaften

Faser-ist Optikschalttafelmaterialien Korrosionsbeständigkeit, stabile körperliche und chemische Eigenschaften;

 alles Material muss kompatibel sein, und ist mit optischer Kabelmantel- und Verdrahtungszopfhülle kompatibel.

Um Korrosion und anderen elektrischen Schaden zu verhindern, müssen diese Materialien mit dem anderen kompatibel sein

Ausrüstung benutzt in der Schalttafel



1.  Wenn der Schalttafelgebrauch, der Plastik, seine Verbrennungsleistung ausführt, in der Übereinstimmung ist

 mit Test A GB/T5169.7 dauern der Test für 30s.

2. Verbindungsstückverbesserungsschutz-Gebrauchsmaterialien werden es tun aus optischen Fasern und heißer Schmelztemperaturfüller

seien Sie nicht kleiner, als °C 120, Entfestigungsglühentemperatur nicht kleiner ist, als °C 90, herein benutzt werden kann

eine 25 ~+40°C-Temperatur.

3. sollten alle Materialien, auf menschlicher Gesundheit und anderem Ausrüstungselement ungiftig, nicht ätzend sein

Nebenwirkungen.

Der Auftritt schließt Form, keinen Grat, keine Blasen, keine Sprünge und Lücken ab und verwirft sich, Verunreinigung

Defekte. Die ganze Hintergrundfarbe sollte gleichmäßig kontinuierlich sein. Schöner Auftritt und

bequemer Bau, niedrig- Verminderungsverlust, angemessene Struktur, verstärkter Kern wird herein repariert

der Anschlusskasten, die Hülle hat die Erdung, das passend für Faseroptikflachkabel und Innenkabel.

Einzigartiger Entwurf, 19-Zoll-Gestell oder Wandberg.





Mechanische Eigenschaften



Dehnfestigkeit: sollte axialer Dehnfestigkeit widerstehen nicht weniger als 500N zwischen Kabelanschluß

boxen Sie und das Kabel und nicht kleiner als 5N zwischen Verdrahtungszopf und Anschlusskasten.



Druckversuch: Kabelanschlusskasten jeder sollte in der Lage sein, dem vertikalen statischen Druck zu widerstehen

nicht kleiner als 200N.



Torsionstest: Kabelanschlusskasten sollte in der Lage sein, dem Drehungswinkel zu widerstehen.
