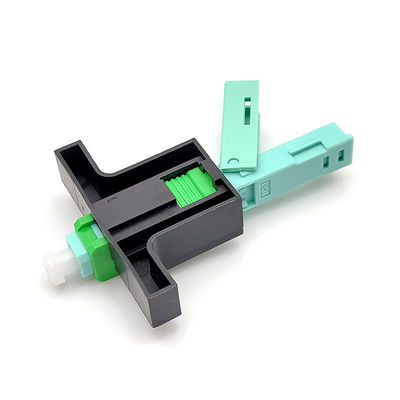

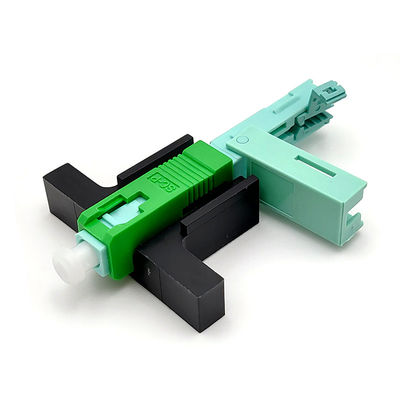

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm

Herkunftsort China
Markenname YINGDA
Zertifizierung ISO SGS ROHS
Modellnummer FMC-M-SM-SCP-APC-CD-MP (KG53)
Min Bestellmenge 500pcs
Preis Negotiable
Verpackung Informationen Tasche 1pc /plastic, 10pcs/bigger Plastiktasche, dann 100pcs/box, Karton 1000pcs/
Lieferzeit 5 Werktage nach empfingen Ihre Zahlung
Zahlungsbedingungen T / T oder Western Union
Versorgungsmaterial-Fähigkeit 500.000 Stück pro Monat

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Material Plastik Haus-Farbe Grün
Faser-Art Monomode- Rückendeckel Schwarz
Einfügungsdämpfung <0> Rückflussdämpfung >45db
Satz Plastiktasche und Kasten Gesamtlänge 53mm
V-Nutmaterial keramisch Lebensdauer 500times
Markieren

mechanischer Spleißer

,

FTTH-Verbindungsstück

Hinterlass eine Nachricht
Produkt-Beschreibung

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm





Verkaufen Sie Punkt:



1.SC/APC, Abdeckungsart, Gesamtlänge 53mm

2. treffen Sie auf Faser-Transceiverkabel 2mm* 3mm zu

Plastik der Struktur der C-Nut 3.Ceramic nicht oder Metall, gute Dichtungsleistung, flammhemmend

4. Einfügungsdämpfung: das durchschnittliche ≤0.2dB, MAX≤0.4dB

5. Rückflussdämpfung: ≥50dB

6. Kein Bedarf Epoxid- oder Polier, nachträglich einbaubar, Fabrik eingebettete Faser





Beschreibung



SC-/APCfaser-schnelles Optikverbindungsstück ist für FTTH ist eine neue Generation des Faserverbindungsstücks bestimmt



benutzt für Montage. Er kann offenen Fluss und Vorgußart von Produkten zur Verfügung stellen, deren optisch und



mechanische Spezifikation trifft das Standardverbindungsstück aus optischen Fasern.


Es ist für hochwertige und hohe Leistungsfähigkeit für Installation die Struktur der Kräuselungsposition bestimmt



ist ein einzigartiger Entwurf und benötigt das Kleben und poliert auch nicht keine Verbrauchsmaterialien. Annahme der Faser



vorinstallierte Struktur und bequem für Feldinstallation.







Spezifikation



Art

Parameter

Einfügungsdämpfung

≤ 0.3dB (1310nm u. 1550nm)

Rückflussdämpfung

≤ -45dB

Bloße Faserstärke

>5N

Plattierte Stärke

>10N

Spannung

>50N

Mechanische Haltbarkeit (500times)

IL-≤ 0.2dB u. RL-≤ 5dB

Betriebstemperatur

ºC 5 zu ºC +70



C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 0

Anwendung

  • Voraussetzungsumwelt
  • Verbindungen am Schreibtisch für LAN-Umwelt
  • Schalttafeln
  • Direkte Ausrüstungsbeendigung
  • Faser zu den Teilnehmer-/Ausgangs(FTTH) Anwendungen
  • Reparatur/Ersatzbedarf
  • Ausrüstungstastköpfe



Eigenschaften

  1. Genaue mechanische Maße
  2. Niedrige Einfügungsdämpfung, Rückflussdämpfung
  3. Willigen Standard von IEC61754-4 ein
  4. Wiederholbare Zeiten ist nicht kleiner als 50mal;
  5. Langer Lebensdauerentwurf, mehr als 30 Jahre.
  6. Stellen Sie offenen Fluss und Vorgußart von Produkten zur Verfügung
  7.
  8. Annahme der vorinstallierten Struktur der Faser
  9.
  10. Bequem für Feldinstallation
  11. Kein Epoxy-Kleber oder Polieren der erforderlichen, einfachen Versammlung auf dem Gebiet
  12. Faserbeendigung kann zurückgestellt werden, spart Zeit und Energie, Schrott zu verringern
  13. Kein Bedarf speziell auch, leicht verfügbar

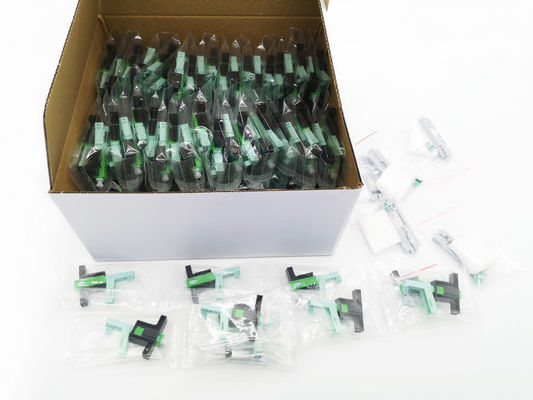

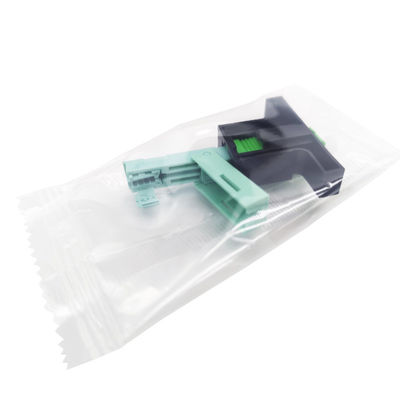

Satz-Informationen:



1pc/plastic Tasche, 100pcs/inner Kasten, innerer Kasten 10pcs/Kartonkasten



C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 1C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 2

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 3C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 4

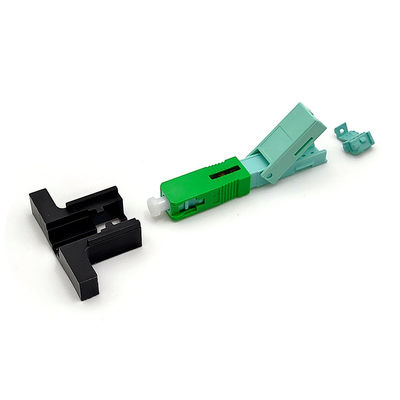

Produktdetails:

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 5

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 6

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 7

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 8



Englisches Benutzerhandbuch: innerer Kasten 1pcs/100pcs



Wie man die schnellen Verbindungsstücke benutzt?



Verarbeiten Sie die Faser

1. Fügen Sie das Transceiverkabel in die Arbeitswalze bis 50-60mm heraus, ein und streifen Sie die Kabelstärkeschicht ab

2. Drücken Sie das abgestreifte Kabel in die Klammer, dort seien Sie 4points, zum der Faser zuzuschließen

3. Streifen die Kabelbeschichtungsschicht durch den Einsatz die Längsfaserarbeitswalze, zum der Beschichtung von der Faser abzustreifen. Oder Gebrauch Miller-Arbeitswalze stimmen von der Faserklammer überein.

4. Überprüfen Sie die Faser, indem Sie über Richtung 60°into wenn O.K. verbiegen

5. Säubern Sie die Faser mit Alkoholstoff durch 0°wipe und 90°again

6. Stellen Sie die Klammer in das Längenfixiermittel bis Pfeil und Presse zum Ende auf

7. Lageebene auf dem Faserspalterschlitz, stimmen mit dem Ende und die Faser dann zu schneiden überein

8. Schließlich ist die Faserlänge: 19.4mm und 29.4±0.1mm, sehen Bild

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 9



Versammlung

Überprüfen Sie das schwarze Schließfach

Fügen Sie die Faser zusammen mit dem v-Eingang bis Faserbiegung, aber nicht in hohem Grade als 1mm als Eingang V ein

Halten Sie Wohnung, Beschichtung und Spannvorrichtung auf dem gleichen Niveau, entfernen den Schalter.

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 10



Zerlegung

Bauen Sie die zusätzliche Spannvorrichtung, Sitz auf Schalter zum rechten Ende zusammen

Entriegeln Sie die Faser

Benutzen Sie den exklusiven konvexen Körper, um die Abdeckung zu öffnen, setzen Sie das Oberteil frei

Erhöhung 15°to die Faser ausziehen

C-Nut-Faser 5G 0.2dB keramisches beendetes nachträglich einbaubares Optiktransceiverkabel Sc APC Verbindungsstück-2*3mm 11
