FTTX, das Test-bloßes Faser-Monomode- 250um G657A YOFC Fujikura OTDR entkernt

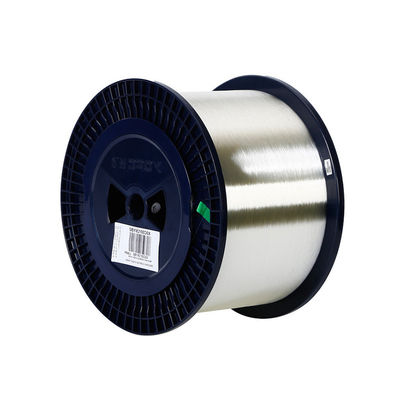

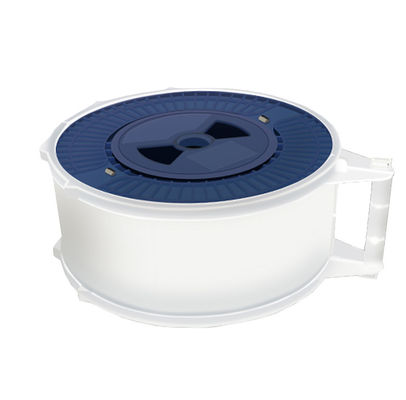

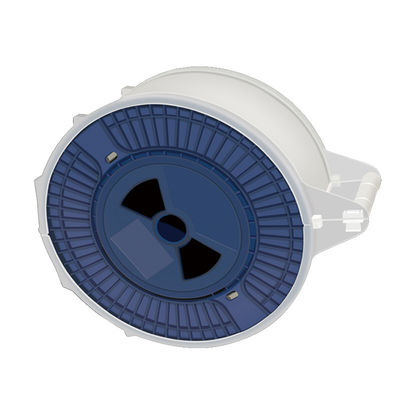

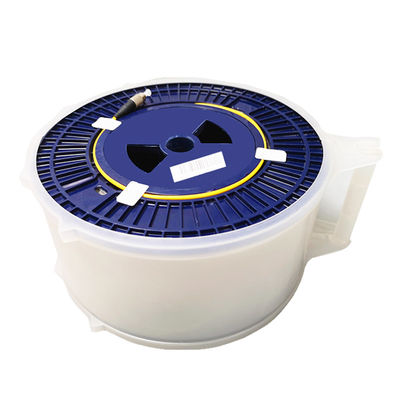

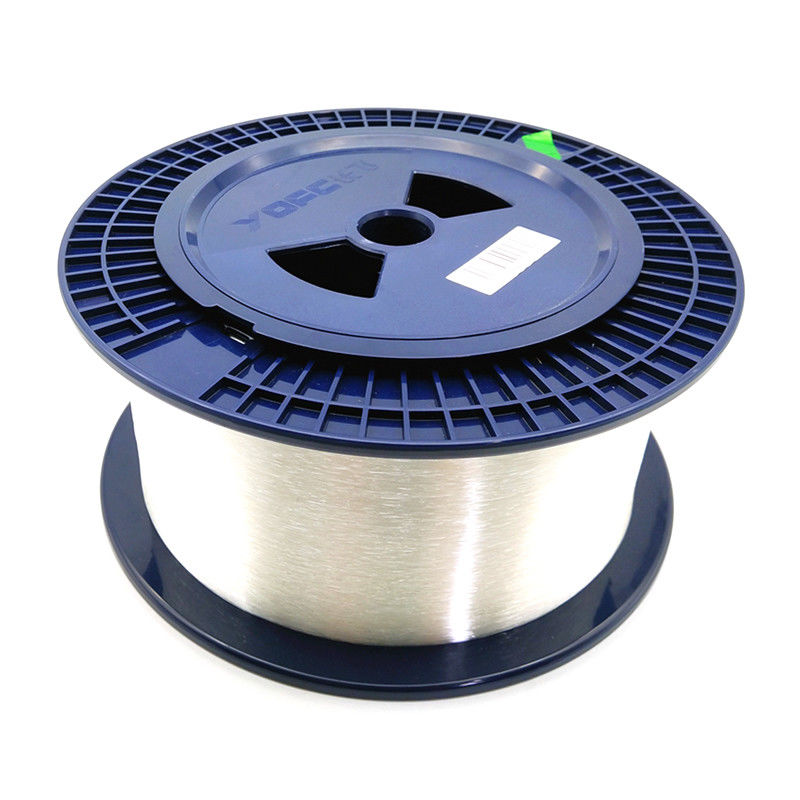

FTTX, das Test-bloßes Faser-Monomode- 250um G657A 1KM-50km YOFC Fujikura OTDR in der Plastiktrommel entkernt

EIGENSCHAFTEN

• OTDR + bloße Faserkombination
• Kundenspezifische Schnittstelle: FDDI St. E2000 MU Sc-FC LC LÄRM-D4 SMA, usw.
• Doppelte Linie Faser der bloßen Faserdiskette
• Hohe Übertragungsgeschwindigkeit, niedriger Faserverlust, starke Entstörungsfähigkeit, Spitzenmaterialauswahl, lange Nutzungsdauer
• Glasfaser kann 10Mbps, 100Mbps, Hochgeschwindigkeitsbreitband 1000Mbps tragen
• Das nicht-metallische Material wird als die Leitungsabkürzung der Glasfaser benutzt, und die elektromagnetische Störung wird nicht empfangen
• In der Fernmeldeleitung kann die Anzahl von Relaisstationen verringert werden und die Kommunikationsqualität kann verbessert werden
• Jede bloße Faser ist ausschließlich und alle Daten geprüft worden, dem Standard zu entsprechen, bevor sie vom Lager erlischt

Spezifikation der Einmodenfaser

Wenn optische Zeitgebietsreflektoren (OTDR) benutzt werden, um Glasfaser zu messen, wird es manchmal angetroffen, dass die Verbindung aus optischen Fasern kurz ist. Wenn man kurze Verbindung aus optischen Fasern misst, wird der größere Verminderungswert (xxdb/km) häufig erhalten, der den Verminderungsindex unfähig, eine bessere Bewertung zu erreichen macht. Warum?

Wegen der kurzen Verbindung aus optischen Fasern (im Allgemeinen weniger als 1km), maß OTDR die Kurve mit bestimmter Flüchtigkeit, die die abschließende numerische Berechnung beeinflußte. Unter den technischen Parametern, die OTDR beschreiben, gibt es einen Index über die Linearitäten. Der Gesamtindex von OTDR ist 0.05db/db (e600c: 0.05db/db, n3900a: 0.03db/db). Tatsächlich beschreibt dieser Indikator die Schwankungsstrecke OTDR-Kurve.

Deshalb kurz wird Faser, die Genauigkeit von OTDR-Maß angefochten. Dieses Problem ist auch ein allgemeines Problem, das OTDR-Verschluss gegenüberstellt. So welchen Methoden können wir diese Auswirkung verringern? Wie können wir ein besseres Testergebnis erhalten?

1. Addieren Sie falsche Faser 2km Tests

Der Effekt wird verringert, da die Faserlänge am Zusatz der falschen Faser 2km Tests erhöhtes liegt. Ein zufriedenstellenderes Ergebnis sollte verfügbar sein.

Aber wegen der Zunahme der Länge und der Einleitung des Testfehlers, hat diese Methode einige Fehler, die durch die Prüfmethode geholt werden. Aber da die Testdaten der Projektqualität, sie einen beträchtlichen Bezugswert hat.

2. Maßnahme Verbindungsverlust mit Lichtquelle und optischer Stromzähler und Maßnahme Länge mit OTDR

Der Fortschritt des Verlustmaßes wird verbessert, weil der optische Stromzähler den Verbindungsverlust nah an dem Standardverlustmessverfahren misst, indem er die Lichtquelle verwendet. Selbstverständlich für die Segmentfaser, wird das höhere Entschließungsgenauigkeitsniveau des optischen Palastabfalls benutzt, um den Fehler zu verringern. Das Längenmaß wurde durch OTDR erhalten. Der Verminderungswert der Einheitslänge kann erhalten werden, indem man den Verlustwert durch den Längenwert teilt.

3. OTDR-Maßkurve wird nur als Bezugs- und OTDR-Maßfokusse auf dem Beseitigen von Verbindungshindernissen benutzt.

Im Kurzfasermaß wird OTDR-Maßkurve gut als Hinweis, wie qualitative Basis, eher als als quantitative Basis benutzt.
